Введение

В современном микроэлектронном производстве ключевыми требованиями к роботизированным системам являются высокая точность позиционирования, повторяемость операций и надежность. Шарнирные роботы типа SCARA (Selective Compliance Articulated Robot Arm) находят широкое применение для транспортировки кремниевых пластин благодаря своей жесткой конструкции, высокой скорости и компактности [1]. Однако эффективное использование таких роботов невозможно без корректного алгоритма управления, который должен обеспечивать движение рабочего органа по заданной траектории с минимальными отклонениями.

1. Математическая модель

Рассматривается SCARA-робот с двумя вращательными степенями свободы в горизонтальной плоскости. Длины звеньев L ₁ и L ₂ являются постоянными параметрами конструкции [2]. Задача управления формулируется следующим образом: необходимо обеспечить перемещение рабочего органа из начальной точки (x ₀ ,y ₀ ) в целевую точку X = (x,y) за заданное время t с постоянной линейной скоростью, при этом угловые скорости звеньев не должны превышать максимально допустимых значений.

Для решения этой задачи используются две базовые кинематические формулы:

1. Прямая кинематика позволяет определить координаты рабочего органа по известным углам поворота звеньев θ ₁ , θ ₂ :

2. Обратная кинематика решает обратную задачу: находит углы поворота по заданным координатам:

Критически важным этапом является проверка достижимости целевой точки, которая выполняется на основе условия:

Это условие гарантирует, что целевая точка находится в пределах рабочей зоны манипулятора, исключая тем самым риск столкновений или аварийных остановок.

2. Алгоритм управления

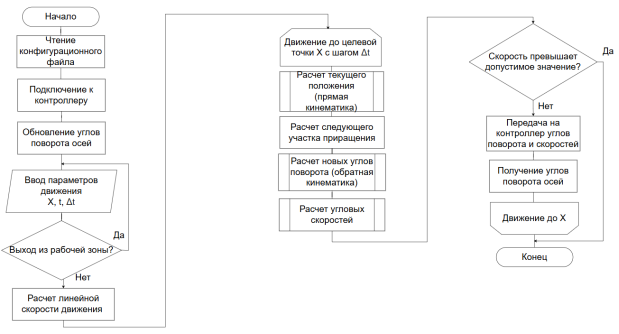

На рисунке 1 представлена схема алгоритма управления SCARA-робота.

Рис. 1. Схема алгоритма управления SCARA-робота

Алгоритм начинается с чтения конфигурационного файла, содержащего параметры робота, включая длину звеньев, максимальная возможная скорость движения и дополнительные ограничения на рабочую область движения. После этого оператор может выполнить подключение к контроллеру, управляющему двигателями робота. В случае успешного подключения осуществляется установление связи и получение текущих углов поворота осей робота. Если подключение отсутствует, работа с реальным оборудованием становится невозможной.

Движение реализуется вдоль прямой линии до целевой точки X и выполняется итерационно с использованием шага по времени Δt. Линейная скорость разделяется на 2 составляющие по осям x и y:

На каждом шаге работы алгоритма выполняется следующий набор операций:

1. По текущим углам поворота звеньев с использованием формул прямой кинематики определяется текущее положение робота в декартовой системе координат:
2. Вычисляется следующее положение рабочего органа путём смещения текущих координат вдоль направления на целевую точку на величину, соответствующую заданной линейной скорости и шагу времени:

3. По полученным координатам вычисляются новые углы поворота звеньев с использованием формул обратной кинематики:
4. Вычисляются угловые скорости звеньев по формулам:

5. Рассчитанные значения углов поворота и угловых скоростей передаются по протоколу EtherCAT на контроллер робота.
6. После завершения движения от контроллера поступает запрос актуальных значений углов поворота осей. Полученные данные используются в следующих расчётах.

Описанный цикл продолжается до момента достижения целевой точки X или же завершается досрочно, в случае, если угловая скорость оказалась выше допустимой.

3. Стек технологий

Программная реализация разработанного алгоритма выполнена на языке C# в среде Microsoft Visual Studio 2022. Выбор C# обусловлен поддержкой объектно-ориентированного программирования, статической типизацией, автоматическим управлением памятью и богатой экосистемой для разработки desktop-приложений [3]. Visual Studio 2022 предоставляет встроенные инструменты отладки, профилирования и интеграцию с Git, что ускоряет процесс разработки и повышает качество кода [4].

Пользовательский интерфейс реализован на базе Windows Presentation Foundation (WPF) [5] с применением архитектурного шаблона MVVM (Model-View-ViewModel). WPF обеспечивает гибкую привязку данных и масштабирование интерфейса, а MVVM позволяет разделить визуальную часть, логику и данные, что упрощает тестирование и сопровождение системы.

Для взаимодействия с сервоприводами применяется промышленный протокол EtherCAT, обеспечивающий высокоскоростной обмен данными и синхронизацию движения осей. Параметры робота хранятся в конфигурационном файле формата JSON, что упрощает их редактирование без перекомпиляции.

Заключение

В результате проведённой работы разработан алгоритм управления шарнирным роботом типа SCARA. Алгоритм базируется на математической модели, включающей прямую и обратную кинематику, и обеспечивает прямолинейное движение рабочего органа с равномерной скоростью.

Программная реализация алгоритма выполнена на языке C# с использованием платформы.NET и технологии WPF. Использование EtherCAT позволяет управлять реальным оборудованием в реальном времени.
