Введение
Современные производственные предприятия стремятся повышать эффективность технологических процессов за счет внедрения автоматизированных систем управления. Сборочные линии являются типовыми объектами дискретного производства и характеризуются наличием транспортных механизмов, исполнительных устройств и большого количества дискретных сигналов от датчиков.
Для реализации надежного управления в промышленности широко применяются программируемые логические контроллеры (ПЛК), обеспечивающие детерминированное выполнение алгоритмов. Дополнительно используются SCADA/HMI-системы, позволяющие реализовать визуализацию технологического процесса, диагностику и регистрацию событий.
Структура автоматизированной системы управления

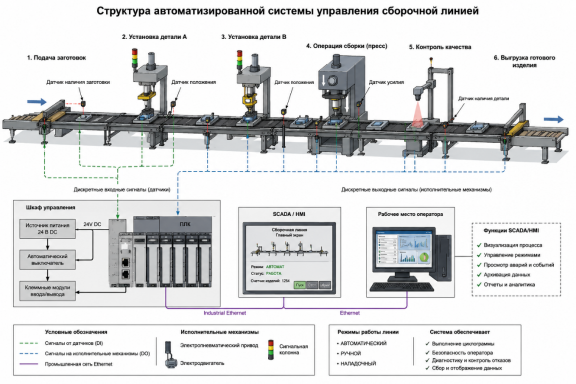

Типовая структура системы автоматизации сборочной линии включает полевой уровень, уровень управления и уровень визуализации. На полевом уровне располагаются датчики и исполнительные механизмы. Управление осуществляется программируемым логическим контроллером, а отображение параметров реализуется средствами SCADA/HMI (рис. 1).
Рис. 1. Структура автоматизированной системы управления сборочной линией на базе ПЛК и SCADA/HMI-системы
Для оценки эффективности применения SCADA/HMI выполнено сравнение различных вариантов организации управления сборочной линией.
Таблица 1
Сравнительный анализ вариантов управления
|
Критерий |
Ручное управление |
ПЛК |
ПЛК + SCADA/HMI |
Эффект внедрения |
|
Диагностика |
Низкая |
Средняя |
Высокая |
Сокращение простоев |
|
Контроль аварий |
Ограниченный |
Базовый |
Расширенный |
Повышение безопасности |
|
Ведение журналов |
Отсутствует |
Частично |
Полное |
Удобство анализа |
|
Скорость реакции |
Низкая |
Средняя |
Высокая |
Снижение времени простоя |
|
Информативность |
Минимальная |
Средняя |
Высокая |
Удобство оператора |
Алгоритмы управления и режимы работы
В системе предусматриваются режимы AUTO, MANUAL, READY, STOP и ALARM. Автоматический режим обеспечивает последовательное выполнение операций согласно циклограмме, а ручной режим используется для наладки и обслуживания.
Для реализации логики управления используется модель конечного автомата (FSM), позволяющая описать систему в виде набора состояний и переходов. Такой подход упрощает диагностику, расширение функционала и контроль последовательности технологических операций.
Преимущества использования SCADA/HMI
Использование SCADA/HMI позволяет реализовать централизованное управление сборочной линией, отображение состояния оборудования, индикацию аварий и хранение статистики технологического процесса.
Оператор получает возможность отслеживать работу линии в режиме реального времени, анализировать причины простоев и быстро реагировать на нештатные ситуации. Дополнительно SCADA-система может использоваться для формирования отчетов и анализа эффективности оборудования.
Заключение
В работе рассмотрены особенности автоматизации сборочной линии на базе ПЛК и SCADA/HMI-системы. Предложен подход к построению алгоритмов управления на основе конечного автомата состояний. Использование SCADA/HMI обеспечивает повышение информативности системы, сокращение времени реакции оператора и повышение надежности производственного процесса.
Литература:
- ГОСТ Р МЭК 61131–3-2016. Контроллеры программируемые. Часть 3. Языки программирования.
- Шишов О. В. Программируемые логические контроллеры: учебник. — М.: ИНФРА-М, 2020.
- Кангин В. В., Ямолдинов Д. Н. SCADA-системы: разработка и внедрение. — М.: Инфра-Инженерия, 2019.
- ГОСТ МЭК 60204–1-2002. Безопасность машин. Электрооборудование машин и механизмов.
- ISA-95. Enterprise-Control System Integration. International Society of Automation, 2010.
