Введение

Режим длительной стоянки судна на якоре является одной из характерных эксплуатационных ситуаций для судов различных типов — от промысловых до транспортных и буксирных. Режим якорной стоянки представляет собой парадоксальную ситуацию для судового электрооборудования: при кажущейся статичности нагрузки электрические машины (особенно вспомогательные генераторы и приводы вентиляторов) работают в условиях ухудшенного теплоотвода, что создает предпосылки для накопления тепловой энергии в активных частях. В этом режиме судовые электрические машины, в первую очередь якорные лебёдки и электродвигатели вспомогательных механизмов, работают в специфических условиях, существенно отличающихся от номинальных. Основная опасность заключается в том, что длительная работа на пониженных оборотах сопровождается ухудшением условий охлаждения, поскольку интенсивность естественной и принудительной вентиляции снижается пропорционально частоте вращения. [1]

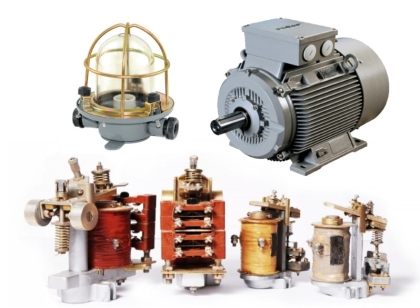

Рис. 1. Судовые электрические машины

Классификация способов защиты электрических машин от перегрева

Всё многообразие способов тепловой защиты судовых электрических машин может быть разделено на три основные группы: конструктивно-технологические, активные средства контроля и защиты, а также организационно-эксплуатационные меры. [2]

Методика комплексной оценки теплового состояния и выбора защиты

Для выбора оптимальной системы защиты от перегрева судовых электрических машин в якорном режиме предлагается следующая методика, основанная на системном анализе тепловых процессов.

Этап 1: Определение тепловой нагрузки машины. На начальном этапе выполняется оценка тепловой нагрузки для характерных режимов работы на якоре. Исходными данными служат: номинальные параметры машины (мощность, ток, частота вращения), её тепловая постоянная времени, допустимая температура обмоток по классу изоляции, а также фактические режимы работы (время работы под нагрузкой, паузы, частота пусков). При отсутствии точных данных можно пользоваться справочными значениями: для изоляции класса F допустимая температура 155 °С, для класса H — 180 °С, для класса B — 130 °С.

Этап 2: Выбор средств контроля. Для машин мощностью свыше 10–15 кВт рекомендуется установка встроенных термодатчиков в обмотки. Минимальный набор — два позистора на фазу, включённых последовательно в цепь сигнализации. При достижении температуры уставки защита должна отключать машину или давать предупредительный сигнал, если отключение недопустимо по условиям безопасности (например, для якорного электродвигателя в процессе подъёма якоря). Для критически важных машин рекомендуется дублирование термодатчиков и резервирование каналов измерения.

Этап 3: Настройка токовой защиты с учётом теплового состояния. Уставки тепловых реле и автоматов защиты не должны быть завышены. Для якорных лебёдок рекомендуется использовать реле с обратно-зависимой характеристикой времени и функцией компенсации температуры окружающей среды. Это позволит избежать ложных срабатываний при нормальных пусковых режимах и обеспечит надёжное отключение при длительных перегрузках. Особенно важно, чтобы защита от перегрузок была согласована с фактическим тепловым состоянием машины, а не только с уровнем тока.

Этап 4: Организация дополнительного охлаждения. При длительной работе на малых оборотах целесообразно обеспечивать принудительный обдув машины независимым вентилятором. Для машин, установленных в закрытых помещениях, рекомендуется применять системы вентиляции, поддерживающие температуру воздуха не выше 40–45 °С. В особо тяжёлых условиях (тропики, машинные отделения с высокой температурой) может потребоваться применение водяного охлаждения. [3]

Заключение

Длительная работа судовых электрических машин в якорном режиме создаёт специфические условия теплового нагружения, связанные с ухудшением охлаждения при пониженной частоте вращения и возможностью перегрузок. Таким образом, защита судовых электромашин на якоре требует перехода от пассивной пороговой защиты к активному управлению тепловыми процессами. Сочетание косвенного контроля сопротивления, адаптивной вентиляции и интеллектуального расписания пусков позволяет не только удерживать температуру изоляции в безопасном коридоре, но и сократить количество аварийных остановок, связанных с тепловым старением полимерных материалов. Основными причинами перегрева являются: недостаточная интенсивность вентиляции, отказы в системах возбуждения, приводящие к росту тока якоря при малых оборотах, а также несоответствие настроек защитной аппаратуры реальным условиям эксплуатации.

Литература:

1. Вилесов Д. В., Григорьев А. В., Коршунов Ю. М. Судовая электротехника и электроника: учебник. — М.: Моркнига, 2018. — 544 с.

2. Лихачёв, В. Г. Судовые электроэнергетические системы и их эксплуатация / В. Г. Лихачёв, В. М. Ремезовский. — г. Москва: Издательство«Юрайт», 2022г. — 223 с.

3. Пруссаков, А. В. Судовые электроэнергетические системы / А. В. Пруссаков. — Москва: Инфра-Инженерия, 2025. — 228 с.
