Введение

Судовые насосные агрегаты являются основными потребителями электроэнергии в системах охлаждения, балластировки, пожаротушения и технологических операций. Их электроприводы, как правило, выполнены на базе асинхронных двигателей с короткозамкнутым ротором, обладающих высокой надёжностью, простотой конструкции и низкой стоимостью обслуживания. Однако именно эти двигатели создают серьёзные проблемы для судовых электроэнергетических систем в момент пуска. [1]

Снижение пусковых токов судовых асинхронных двигателей насосов с помощью устройств плавного пуска — это инженерная задача, которая приобретает особую актуальность в условиях автономных энергосистем морских судов.

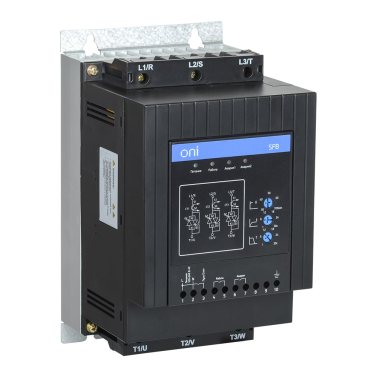

Рис. 1. Устройство плавного пуска

Физические основы формирования пусковых токов асинхронных двигателей

Для морских условий, характеризующихся ограниченной мощностью судовых генераторов и частыми изменениями нагрузок, возможность настройки стартовых кривых имеет определяющее значение. Современные устройства, одобренные для использования на флоте, оснащаются функцией автоматического слежения за частотой сети. Это критично, поскольку при работе от берегового питания или при маневрировании частота может колебаться, и жестко заданные параметры запуска приводят к сбоям. Адаптивные алгоритмы регулируют угол открытия тиристоров в реальном времени, поддерживая стабильность переходного процесса даже при нестабильном питании

Величина пускового тока асинхронного двигателя определяется его эквивалентным сопротивлением в начальный момент включения. В неподвижном состоянии ротора скольжение равно единице, и индуктивное сопротивление ротора максимально, а активное сопротивление минимально. В результате полное сопротивление цепи статора оказывается значительно меньше, чем в номинальном режиме. Для двигателей общепромышленного исполнения кратность пускового тока I_п/I_ном составляет 4–7. [2]

Анализ выражения для пускового тока:

I_п = U_1 / √ [(R_1 + R'_2)² + (X_1 + X'_2)²]

показывает, что для снижения пускового тока необходимо либо уменьшать подводимое напряжение U_1, либо увеличивать активное сопротивление цепи ротора R'_2. Однако уменьшение напряжения, как уже отмечалось, снижает пусковой момент M_п, поскольку M_п ∝ U_1². Это создаёт дилемму: необходимо ограничить ток, но при этом сохранить момент, достаточный для разгона механизма. [3]

Для насосных агрегатов, имеющих вентиляторную характеристику, зависимость момента сопротивления от скорости M_c(ω) ∝ ω² может быть использована для выбора оптимального закона управления напряжением. При малых скоростях требуемый момент невелик, поэтому на начальном этапе пуска допустимо значительное снижение напряжения, что обеспечивает глубокое ограничение тока. [4]

Заключение

Проведённый анализ показывает, что применение устройств плавного пуска с тиристорным регулированием напряжения является наиболее эффективным способом ограничения пусковых токов судовых асинхронных двигателей насосных агрегатов. В отличие от традиционных методов (введение резисторов, автотрансформаторный пуск, переключение со звезды на треугольник), УПП обеспечивают гладкое регулирование напряжения без ступенчатых переключений, что устраняет механические удары и снижает динамические потери в двигателе.

Для судовых условий, где мощность пускаемого двигателя соизмерима с мощностью генераторов, УПП позволяют ограничить провал напряжения до значений, не превышающих 15 % от номинального, что гарантирует устойчивую работу параллельно включённых потребителей. При этом пусковой ток может быть снижен в 1,5–2,5 раза, а пусковой момент остаётся достаточным для разгона насоса благодаря учёту вентиляторной характеристики нагрузки.

Предложенная методика выбора параметров пуска позволяет оптимизировать настройки УПП для конкретного насосного агрегата с учётом характеристик механизма, ограничений судовой сети и требований к надёжности. Экономический расчёт подтверждает целесообразность применения УПП на судах с частыми пусками насосных агрегатов.

Дальнейшие исследования целесообразно направить на разработку адаптивных алгоритмов управления УПП, учитывающих текущее состояние судовой сети и изменение параметров насосного агрегата в процессе эксплуатации, а также на создание интеллектуальных систем прогнозирования оптимальных режимов пуска.

Литература:

1. Кочканова О. Н., Гусакова Т. Н. Судовое электрооборудование: учеб. пособие. — Н. Новгород: ВГУВТ, 2020. — 256 с.

2. Бурков А. Ф. Судовые электроприводы: учебник. — М.: ТрансЛит, 2016. — 392 с.

3. Горшков А. В., Иванов В. Н., Петров С. А. (ред.) Судовое электрооборудование: конструктивно-монтажные узлы: монография. — СПб.: Судостроение, 2021. — 288 с.
