Введение

Современные суда, совершающие регулярные рейсы с частыми заходами в порты, эксплуатируются в режиме, характеризующемся многократными переключениями источников питания и циклической работой вспомогательных механизмов. Автоматические выключатели, установленные в главных и распределительных щитах, выполняют в этих условиях до нескольких сотен коммутационных операций в месяц, что существенно превышает расчётные показатели, заложенные производителями при проектировании аппаратов. [1]

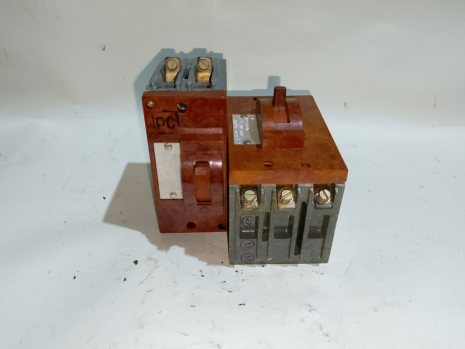

Рис. 1. Судовые автоматические выключатели

Электрофизические процессы в контактной системе при коммутации

Контактная система автоматического выключателя представляет собой два соприкасающихся металлических элемента, через которые протекает электрический ток. Реальное касание происходит не по всей видимой площади, а в ограниченном числе микроточек — фактических пятен контакта, общая площадь которых составляет лишь 0,1–1 % от геометрической поверхности.

Сопротивление контакта складывается из трёх составляющих: сопротивления стягивания (сужения линий тока в микроточках), сопротивления поверхностных плёнок (оксидов, сульфидов) и сопротивления собственно материала контактов. В процессе эксплуатации все три составляющие изменяются. [2]

Организационные мероприятия по повышению надёжности

Наряду с конструктивными решениями важную роль играют организационные меры, направленные на оптимизацию коммутационных нагрузок.

Первое, на что стоит обратить внимание — это не столько сила тока, сколько скорость нарастания переходного сопротивления. При швартовке судно постоянно подключается к различным источникам берегового питания или переключается между генераторами во время доковых ремонтов. В этот момент автоматический выключатель работает в режиме «холодного» старта, когда контакты еще не обкатаны, а пружины механизма расцепления испытывают пиковые усилия.

Первая рекомендация — внедрение систем плавного пуска для мощных электродвигателей. Использование частотных преобразователей или тиристорных пусковых устройств позволяет снизить пусковые токи с 6–7-кратных до 1,5–2-кратных, что существенно уменьшает дуговую нагрузку на контакты выключателей. [3]

Вторая рекомендация — оптимизация алгоритмов автоматического управления механизмами. Вместо циклического включения и отключения по сигналам датчиков следует применять режимы поддержания заданного параметра (давления, уровня, температуры) с минимальным числом коммутаций.

Третья рекомендация — введение в практику технического обслуживания обязательного контроля переходного сопротивления контактов с периодичностью, зависящей от интенсивности эксплуатации. При частоте коммутаций более 50 в месяц контроль должен проводиться не реже одного раза в 3 месяца; при меньшей интенсивности — не реже одного раза в 6 месяцев.

Четвёртая рекомендация — для наиболее ответственных и часто коммутируемых цепей использование выключателей с запасом по номинальному току. Применение аппарата на 25–30 % большей мощности, чем расчётная нагрузка, обеспечивает снижение относительной токовой нагрузки, что уменьшает нагрев контактов и интенсивность дуговой эрозии.

Заключение

Проведённый анализ позволяет сделать вывод, что обеспечение надёжной работы судовых автоматических выключателей в условиях частых коммутаций при стоянке у причала требует комплексного подхода, объединяющего правильный выбор аппаратов, регулярный диагностический контроль и оптимизацию режимов работы.

Основным диагностическим параметром состояния контактов является переходное сопротивление, рост которого до трёхкратного значения по сравнению с начальным служит критерием для замены контактной системы. Предложенные эмпирические зависимости позволяют прогнозировать остаточный ресурс на основе номинального тока аппарата и интенсивности коммутаций.

Литература:

1. Зырянов В. М., Мосиенко А. Б., Кузьменков О. П. Судовые электроэнергетические системы. Основы расчета и проектирования: учебник. — М.: ТрансЛит, 2019. — 512 с.

2. Ремезовский В. М., Лихачев В. Г. Судовые электроэнергетические системы и их эксплуатация: учебник. — СПб.: Судостроение, 2017. — 480 с.

3. Лихачев В. Г. Техническая эксплуатация и обслуживание судовой энергетики и электрооборудования: учеб. пособие. — СПб.: Изд-во ГМА им. адм. С. О. Макарова, 2018. — 304 с.
