Введение

Интенсификация морских перевозок и ужесточение требований к топливной экономичности привели к повсеместному внедрению частотно-регулируемого электропривода на судах всех типов. Частотные преобразователи (ЧП) обеспечивают точное управление скоростью вращения насосов, вентиляторов, компрессоров и пропульсивных установок, что позволяет снизить потребление электроэнергии на 20–40 % и уменьшить износ механического оборудования. Однако размещение этого высокотехнологичного электронного оборудования в машинных отделениях сопряжено с серьёзными эксплуатационными рисками.

Требования к устойчивости электрооборудования к воздействию влаги классифицируются стандартом IEC 60529 (ГОСТ 14254). Для частотных преобразователей, устанавливаемых в машинных отделениях, степень защиты корпуса является первичным критерием выбора. [1]

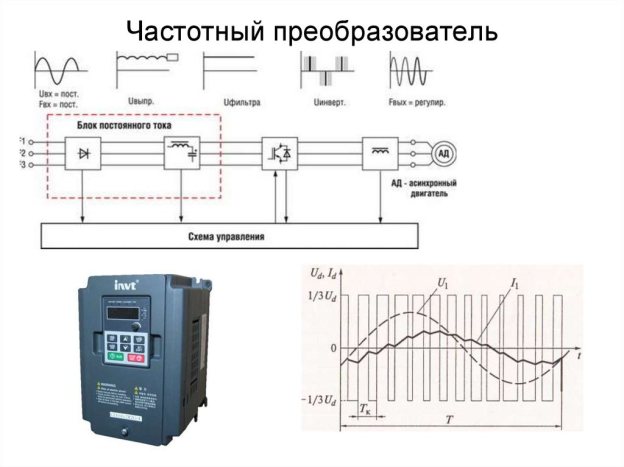

Рис. 1. Схема частотного преобразователя

Большинство преобразователей общепромышленного исполнения имеют степень IP20 — отсутствие защиты от воды, что допускает их установку только в сухих пылезащищённых помещениях. Для установки непосредственно в машинных отделениях рекомендованы устройства с IP54 (защита от брызг и пыли) или IP55 (защита от водяных струй). Российский производитель ОВЕН в 2025 г. представил линейку ПЧВ3 с IP54, специально адаптированную для монтажа в зонах с интенсивным пыле- и влагообразованием без применения дополнительных шкафов.

Однако даже корпус с IP54 не гарантирует полную влагозащиту при длительной стоянке, когда температурные перепады вызывают дыхание корпуса — циклическое засасывание влажного наружного воздуха через уплотнения и кабельные вводы. Поэтому в специализированных судовых решениях применяются преобразователи со степенью IP55 (для воздушного охлаждения) и IP65 (герметичные, с водяным охлаждением). Наиболее мощные судовые пропульсивные преобразователи с водяным охлаждением обеспечивают полную герметизацию силовых модулей и допускают работу при относительной влажности до 100 % с конденсацией без потери функциональности. [2]

Первый уровень — пассивная защита, реализуемая на этапе выбора оборудования. Включает: выбор степени защиты корпуса в соответствии с зоной установки (для сухих отсеков — IP20 в шкафах, для влажных — IP54/IP55); применение печатных плат с влагозащитным покрытием — полиуретановыми или акриловыми лаками, которые наносятся методом погружения или распыления. Компаундные заливки, хотя и обеспечивают максимальную защиту, практически исключают ремонт и рекомендуются только для критически важных модулей, не подлежащих обслуживанию.

Практические рекомендации

На основе проведённого исследования сформулированы следующие практические рекомендации для проектировщиков и эксплуатирующих организаций:

1. При размещении частотных преобразователей предпочтение следует отдавать отдельным техническим помещениям с принудительной вентиляцией, удалённым от систем охлаждения с открытой водой.

2. Выбор степени защиты корпуса должен производиться с учётом наличия конденсации: для помещений с прогнозируемым выпадением росы обязательна степень не ниже IP55.

3. Для преобразователей мощностью свыше 100 кВт с воздушным охлаждением необходимо предусматривать отдельный воздуховод забора воздуха из сухого помещения, исключая прямой забор из машинного отделения.

4. В регламент технического обслуживания следует включать ежемесячную проверку работы нагревателей и датчиков влажности, а также визуальный осмотр печатных плат на предмет следов электролитических отложений (белый налёт, зеленоватые точки на пайке). [3]

Заключение

Проведённый анализ физических механизмов воздействия влаги, систематизация типов отказов и оценка эффективности защитных мер позволяют сделать вывод, что эксплуатация частотных преобразователей в машинных отделениях с повышенной влажностью возможна при условии комплексного применения технических и организационных решений. Ключевыми элементами системы защиты являются герметичный корпус соответствующего IP-класса, влагозащитное покрытие печатных плат, активный подогрев для предотвращения конденсации и регулярный инструментальный контроль состояния изоляции.

Литература:

1. Бурков, А. Ф. Основы теории и эксплуатации судовых электроприводов / А. Ф. Бурков. — г. Санкт-Петербург: издательство «Лань», 2017 г. — 340 с.

2. Лихачёв, В. Г. Судовые электроэнергетические системы и их эксплуатация / В. Г. Лихачёв, В. М. Ремезовский. — г. Москва: Издательство «Юрайт», 2022г. — 223 с.

3. Пруссаков, А. В. Судовые электроэнергетические системы / А. В. Пруссаков. — Москва: Инфра-Инженерия, 2025. — 228 с.
