Современный город представляет собой сложный организм, в котором развитие жилой инфраструктуры должно идти вровень с развитием социальной и образовательной сфер. Однако на практике эти процессы не всегда согласованы: появление новых жилых кварталов нередко опережает создание комфортной и безопасной транспортно-пешеходной сети, что порождает целый комплекс проблем, затрагивающих повседневную жизнь горожан. Особенно остро подобные диспропорции ощущаются там, где речь идет о безопасности детей и доступности образовательных учреждений.
Именно такая ситуация сложилась в районе новых жилых комплексов «Каменный ручей», «Сказы Бажова» и «Астон Сезоны» в городе Екатеринбурге, где активная жилая застройка и ввод в эксплуатацию новой школы МАОУ СОШ № 300 «Перспектива» обострили проблему отсутствия прямого и безопасного пешеходного сообщения между жилыми кварталами и образовательным учреждением, расположенным на противоположном берегу реки Исеть. Ежедневно сотни обучающихся вынуждены совершать длительный обход, сопряженный с переходом двух оживленных автомобильных магистралей, что создает реальные риски для их здоровья и жизни и ограничивает доступ к образовательной инфраструктуре. Одновременно в современном обществе наблюдается дефицит квалифицированных инженерных кадров, что напрямую связано с недостаточной наглядностью и популяризацией естественных наук.
В связи с этим актуальность выполненной работы обусловлена комплексом взаимосвязанных социальных, градостроительных и образовательных проблем, а сам проект направлен не только на решение локальной транспортной задачи, но и на превращение инфраструктурного объекта в масштабный образовательный ресурс, демонстрирующий воплощение фундаментальных законов физики в современных инженерных сооружениях.
Целью работы является комплексное исследование физических принципов, лежащих в основе конструкции вантовых мостов, и их практическое применение для разработки обоснованного социально значимого проекта пешеходного перехода между жилыми комплексами и школой, подтвержденного созданием действующей модели и наглядной визуализации интеграции проекта в городское пространство.
Для достижения поставленной цели были решены следующие задачи: изучено устройство вантовых мостов, включая их конструкцию и основные элементы; исследованы физические принципы, обеспечивающие прочность и баланс вантовых конструкций; проведен сравнительный анализ различных типов мостовых конструкций и обоснован выбор вантовой системы; исследованы социальные потребности и градостроительные аспекты реализации проекта; создана действующая модель моста, демонстрирующая принципы работы вантовой системы; разработана визуализация проекта. Гипотеза исследования заключалась в предположении, что строительство вантового моста через реку, соединяющего новый жилой комплекс и школу, не только решит транспортную проблему и повысит безопасность обучающихся, но и продемонстрирует практическое применение законов физики в современной городской инфраструктуре, способствуя повышению интереса к науке.
В теоретической части работы был проведен анализ научной литературы и нормативной документации, а также сравнительный анализ различных типов мостовых конструкций. Изучена история развития вантовых мостов, начиная с первых чертежей Фаусто Веранцио и заканчивая современными рекордными сооружениями, такими как Русский мост во Владивостоке и Виадук Мийо во Франции. Рассмотрены основные элементы вантовых систем: пилоны, анкерные крепления, ванты, балка жесткости и дорожное полотно. Проведена классификация мостов по количеству пилонов и по геометрической системе опирания вант, выявлены их конструктивные особенности и преимущества. Подробно исследованы физические принципы работы конструкции: законы Ньютона и условие статического равновесия, природа натяжения в вантовых элементах, описываемая законом Гука, а также механизм передачи нагрузки через ванты и пилоны. Проанализированы ключевые факторы идеального баланса, включая геометрическую точность, предварительное натяжение, температурную компенсацию и динамическую устойчивость. Сравнительный анализ балочных, арочных, висячих и вантовых мостов показал, что для условий перекрытия пролета шириной 120 метров вантовая система является оптимальным решением, превосходящим другие типы конструкций по совокупности технико-экономических и социальных показателей, включая минимальное влияние на экосистему реки, высокую устойчивость к ветровым нагрузкам и максимальный образовательный потенциал.
В практической части проекта была разработана и собрана действующая модель вантового моста с двумя параллельными проезжими частями в масштабе 1:100, включающая две независимые конструкции, каждая из которых состоит из двух пилонов, балки жесткости, дорожного полотна и системы вант.
Для создания модели использовались деревянные шпажки сечением 3×3 мм, вощеный шнур диаметром 0,8 мм, плотный картон толщиной 50 мм и клеевой пистолет. Основные параметры модели: высота каждого пилона 25 см, длина балки жесткости 40 см, ширина дорожного полотна 8 см, количество вант на каждый пилон — 5 пар, расстояние между параллельными конструкциями — 3 см. Процесс создания модели включал подготовительный этап с разработкой чертежей и разметкой материалов, подготовку основания дорожного полотна, формирование дорожного полотна путем приклеивания деревянных шпажек на картонное основание, сборку несущих конструкций с установкой Л-образных пилонов и соединением дорожных полотен с несущими элементами, монтаж вантовых систем с натяжением шнура и равномерным распределением усилий, а также финальную отделку и тестирование.

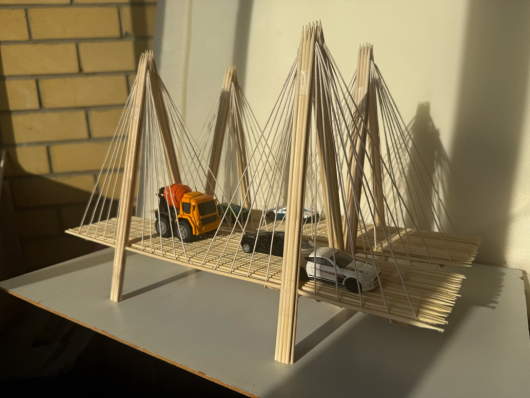

Созданная двойная модель, представленная на рисунке 1, наглядно демонстрирует физические принципы работы вантовых систем и служит эффективным учебным пособием для изучения организации двустороннего движения на мостовых переходах.
Рис. 1. Модель вантового моста через реку Исеть
Модель позволяет визуализировать распределение усилий в элементах конструкций и подтверждает правильность теоретических расчетов, выполненных в ходе исследования.
Собственные результаты работы показали, что созданная модель выдерживает расчетные нагрузки и демонстрирует равномерное распределение усилий в вантах, что подтверждает правильность выбранной конструктивной схемы и выполненных теоретических расчетов. Проведенный анализ социальных потребностей выявил, что ежедневно более 500 обучающихся вынуждены пересекать две оживленные автомобильные магистрали по пути в школу, причем за последние два года на этом участке было зафиксировано 7 дорожно-транспортных происшествий с участием школьников.

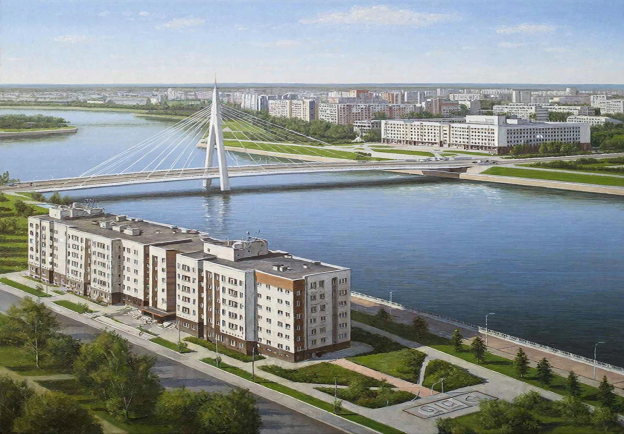

Разработанная визуализация проекта, демонстрирующая интеграцию вантового моста в конкретную городскую среду между жилыми комплексами и МАОУ СОШ № 300 «Перспектива», представленная на рисунке 2, позволила оценить не только технические параметры сооружения, но и его социальную значимость, архитектурную гармонию с окружающей застройкой и эффективность устранения существующего транспортного разрыва.
Рис. 2. Визуализация интеграции вантового моста в городскую среду
На основании проведенного исследования можно сделать следующие выводы. Вантовый мост является оптимальным инженерным решением для условий проекта, обеспечивающим безопасность детей, экономию временных ресурсов, развитие городской инфраструктуры и повышение качества жизни в районе. Созданная действующая модель и визуализация подтверждают практическую реализуемость проекта и демонстрируют воплощение фундаментальных законов физики в реальном инженерном решении. Главным достижением работы является не просто создание модели, а демонстрация того, как законы физики могут быть воплощены в инженерной конструкции, способной изменить качество жизни людей: каждая ванта в модели является иллюстрацией закона Гука, каждый узел — примером статического равновесия, а весь мост представляет собой практическое воплощение физических законов в работающей инженерной конструкции. Проект обладает значительным потенциалом для использования в образовательных программах по физике и профориентации, а также может стать основой для более детальных расчетов и сотрудничества с профильными специалистами при возможной реализации в городской среде.
Литература:
- ГОСТ 7676–87. Канаты стальные закрытые. Технические условия: государственный стандарт Союза ССР: издание официальное: утверждён и введён в действие Постановлением Государственного комитета СССР по стандартам. — Москва: Издательство стандартов, 1988.
- ГОСТ 27772–2015. Прокат для строительных стальных конструкций. Общие технические условия: межгосударственный стандарт: издание официальное: принят Межгосударственным советом по стандартизации, метрологии и сертификации. — Москва: Стандартинформ, 2016.
- Горелов С. Н. Результаты численных исследований вантового пешеходного моста через реку Урал / С. Н. Горелов, В. И. Жаданов, М. А. Аракаев // Вестник ОГУ. — 2012. — № 9 (145). — C. 177–183.
- Козьмин Н. А. О некоторых способах определения усилий регулирования в вантово-балочных мостах / Н. А. Козьмин // Вестник Сибирского государственного университета путей сообщения. — 2012. — № 28. — С. 103–108.
