Обследование цеха арматурных изделий требует особого подхода: на строительные конструкции (СК) и инженерные системы здесь одновременно воздействуют и производственная нагрузка (вибрации от станков, перемещение тяжёлых заготовок), и специфические факторы среды (пыль, влажность, возможные химические воздействия) [1].
Обычно процесс обследования технического состояния (ТС) СК разбивают на несколько этапов (табл. 1). Для цеха арматурных изделий необходимо учесть специфические факторы (табл.2) [2].
В зависимости от поставленных задач для детального обследования применяют разные методы (рис.1) [3,4].
Объектами обследования являются: теплоцентр; венткамера; электрощитовая; кабинеты (3 шт); коридор; входные тамбура. Прилегающая территория — спланирована, рельеф площадки — спокойный.
Здание помещения которого подлежат обследованию сопряжено с переходом соседнего здания.
Конструктивная система здания- смешанная, с наружными несущими кирпичными стенами и железобетонным (ж/б) каркасом. Здание одноэтажное. Обследуемое здание характеризуется следующими показателями: Степень огнестойкости здания- II. Класс конструктивной пожарной опасности здания- С1. Класс функциональной пожарной опасности здания -Ф 4.3. Категория по взрывопожарной и пожарной опасности здания отсутствует.
Таблица 1
Этапы обследования технического состояния
|
№ п.п |
Этап |
Описание процесса |
|
1. |
Подготовительный этап |
Специалисты собирают и анализируют исходные данные: проектную и исполнительную документацию, технический паспорт здания, сведения о ранее проведённых обследованиях и ремонтах, данные о технологическом оборудовании, режимах эксплуатации и нагрузках. Важно понять, какие именно станки установлены, как часто и с какой интенсивностью они работают — это напрямую влияет на программу проверки |
|
2 |
Предварительное (визуальное) обследование |
Проводится сплошное обследование конструкций и инженерных систем. Специалисты ищут дефекты по внешним признакам: трещины, отколы, коррозию, деформации (прогибы, крены), нарушения защитных покрытий. Все найденные дефекты фиксируют: делают фото, заносят в ведомости, при необходимости устанавливают маяки для отслеживания развития трещин. По итогам этого этапа решают, нужно ли переходить к детальному инструментальному обследованию, и уточняют его программу |
|
3. |
Детальное (инструментальное) обследование |
Если визуальный осмотр выявил проблемные зоны или есть сомнения в несущей способности, переходят к более глубоким исследованиям |
|
4. |
Поверочные расчёты |
На основе полученных данных моделируют работу конструкций, рассчитывают фактическую несущую способность, устойчивость, оценивают влияние выявленных дефектов |
|
5. |
Камеральная обработка и заключение |
Специалисты анализируют все результаты, классифицируют дефекты, определяют категорию технического состояния (нормативное, работоспособное, ограниченно работоспособное, аварийное). |
|
6. |
Итоговый технический отчёт |
– дефектная ведомость с фотофиксацией; – протоколы инструментальных измерений и лабораторных испытаний; – результаты поверочных расчётов; – заключение с категорией состояния; – обоснование причин дефектов; – рекомендации: по дальнейшей эксплуатации (возможно, с ограничениями), по необходимости ремонта, усиления или других мероприятий. |
Таблица 2
Специфические факторы для цеха арматурных изделий
|
Вредные факторы |
Описание процесса |
|
Вибрации |
Работа станков и перемещение тяжёлых изделий создают динамические нагрузки. При обследовании стоит измерить параметры вибрации и оценить, как они влияют на несущие конструкции. |
|
Агрессивная среда |
Пыль, влажность, возможные химические вещества могут ускорять коррозию бетона и металла. Нужно детально оценить состояние защитных покрытий и степень коррозионного износа. nostroy-sdo.ru +1 |
|
Подкрановые пути |
Если в цехе есть мостовые краны, их пути, балки и крепления требуют отдельной, очень тщательной проверки |
|
Технологические особенности |
Важно учитывать специфику производственного процесса: например, зоны с повышенной запылённостью или локальные источники влаги |

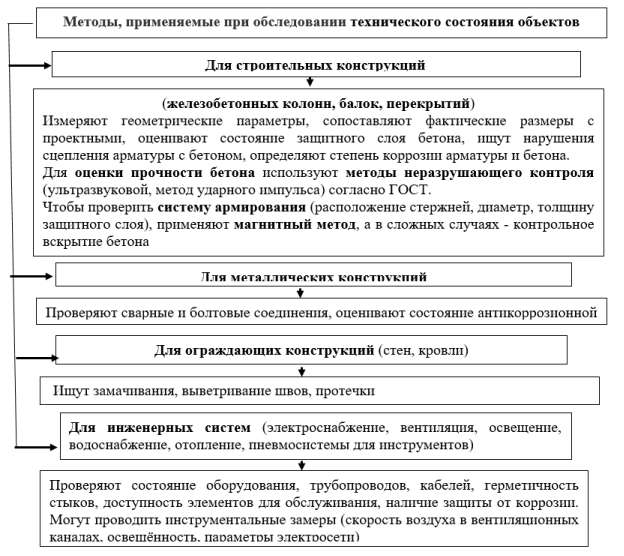

Рис. 1.Методы, применяемые при обследованиитехнического состояния СК
Основными несущими СК здания являются несущие кирпичные стены, ж/б каркас, состоящий из колонн и ригелей, и опирающиеся на них ж/б плиты покрытия. Здание отапливаемое, с положительными температурами внутри помещений. Здание, в границах обследуемых помещений, оборудовано следующими сетями инженерно-технического обеспечения: электроснабжение; отопление; водоснабжение (горячее и холодное); водоотведение; система вентиляции; автоматическая установка пожарной сигнализации. Ситуационный план объекта представлен на рис. 2

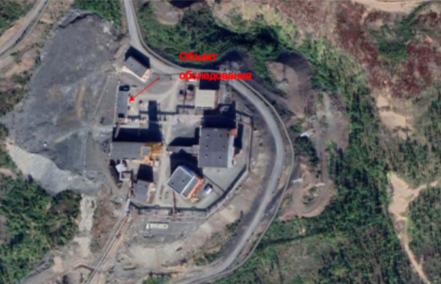

Рис. 2. Ситуационный план
В результате обследования ТС СК отнесено к следующим категориям:
– ТС кирпичных стен здания оценивается как работоспособное, за исключением участков стен здания в осях А/1–2; А/6–7; В/1- 2; В/6–7 техническое состояние которых оценивается как ограниченно работоспособное;
– ТС конструкций колонн оценивается как работоспособное;
– ТС конструкций покрытия (плиты, ригели) оценивается как работоспособное;
– ТС конструкций перегородок здания, в целом оценивается как работоспособное;
– эксплуатационная пригодность заполнения дверных проемов — частично не обеспечена;
– эксплуатационная пригодность отделочных покрытий — не обеспечена;
– эксплуатационная смонтированных сетей инженерно-технического обеспечения — не обеспечена.
Для приведения СК, в работоспособное ТС, соответствующее действующим нормативным документам, необходимо устранить выявленные в конструкциях дефекты, повреждения и отклонения, согласно рекомендациям.
Литература:
- Коротков, Д. В., Кирьянов К. А., Диагностика строительных конструкций как неотъемлемая составляющая оценки технического состояния объекта // Молодой ученый. — 2024. — № 45 (544). — С. 39–44.
- Сизов Д. И. Жидко Е. А. Анализ проектной документации как важный аргумент гарантии надежности и высокого уровня исполнения строительных работ //Молодой ученый. 2025. № 45 (596). С. 45–49.
- ГОСТ 31937–2011. Здания и сооружения. Правила обследования и мониторинга технического состояния: дата введения 2014–01–01. — Москва: Стандартинформ, 2014. — 59 с. — URL: http://docs.cntd.ru/document/1200100941 (дата обращения: 17.04.2022). — Текст: электронный.
- СП 13–102–2003. Правила обследования несущих конструкций зданий и сооружений: приняты и рекомендованы постановлением Госстроя России от 21 августа 2003 г. N 153: введены впервые. — Москва: Госстрой России, ГУП ЦПП, 2004. — 154 с.
