I. Введение
В данной работе проводится сравнительный анализ трех подходов к моделированию двигателя 2ПН90М в MATLAB: на основе дифференциальных уравнений, с использованием стандартных блоков Simulink и специализированной библиотеки SimPowerSystems. Исследование направлено на определение применимости каждого метода для решения практических инженерных задач [1,2] с различными требованиями к точности и вычислительным ресурсам, а также на детальный анализ переходных процессов.
II. Исследование двигателя постоянного тока программными средствами MATLAB
Данная глава посвящена разработке модели двигателя постоянного тока в программной среде MATLAB. Основу математической модели составляют фундаментальные уравнения, описывающие его электромеханические процессы [4,8]. Исходные данные для моделирования представлены в таблице 1.
Таблица 1
Каталожные данные двигателя 2ПН90М
|
P2n,кВт |
Uя, В |
Uв, В |
nn об/мин |
Iя, A |
Iв, А |
Rя+Rдп, Ом |
Rв, Ом |
Lя, мГн |
Lв, Гн |
J, кг*м2 |
|
1 |
220 |
110 |
3000 |
5,27 |
1 |
4.788 |
110,4 |
48 |
11,2 |
0.004 |
Перевод частоты вращения двигателя в угловую скорость
Коэффициент ЭДС
Момент сопротивления
|
|
(3) |
Для моделирования переходного процесса двигателя постоянного тока в MATLAB была разработана программа, основанная на численном решении системы дифференциальных уравнений [3, 7].

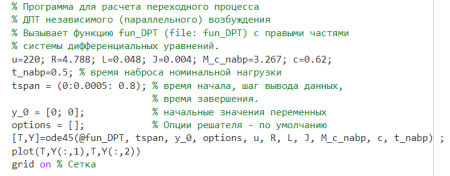

Рис. 1. Листинг основной программы

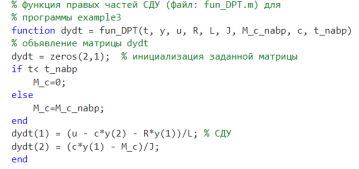

Рис. 2. Листинг функции

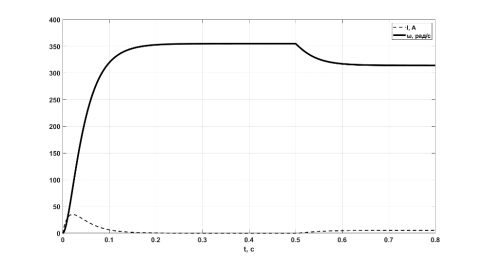

Рис. 3. Переходной процесс
Полученные значения тока ( ≈ 5.3 А) и скорости ( ≈ 310 рад/с) приблизительно совпадают с каталожными, что позволяет судить о достоверности модели
III. Моделирование средствами стандартной библиотеки Simulink
Для моделирования двигателя постоянного тока 2ПН90М требуется преобразовать систему уравнений в операторную форму [4, 7].

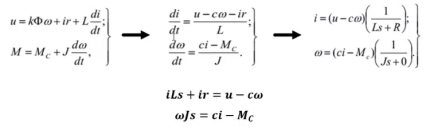

Рис. 4. Преобразование дифференциальных уравнений двигателя постоянного тока в операторную форму
Для моделирования используется структурная схема, представленная на рисунке 4. L, R — индуктивность и сопротивление якоря соответственно. Регулируя напряжение якоря, задается скорость. Было взято напряжение 220 Вольт
Рис. 5. Структурная схема
Рис. 6. Переходной процесс двигателя постоянного тока
В результате был получен переходный процесс, аналогичный рис. 3, что позволяет утверждать о достоверности модели
IV. Моделирование средствами специализированной библиотеки SimPowerSystems
Для моделирования в библиотеке SimPowerSystems требуется определить взаимную индуктивность якоря и цепи возбуждения [3].
Рис. 7. Структурная схема моделирования при помощи SimPowerSystems
Исследуемая модель двигателя постоянного тока включает в себя специализированный блок управления, реализующий алгоритм плавной подачи напряжения на обмотку якоря. Данное решение предназначено для предотвращения мгновенного нарастания тока [5]. На якорь подается 220 вольт, на обмотку возбуждения — 110 вольт

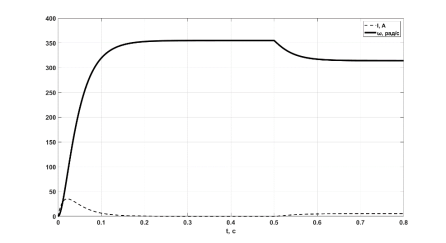

Рис. 8. Переходной процесс моделирования при помощи SimPowerSystems
Модель практически идентична тем, что представлены на рисунках 3 и 6 — это подтверждает, что и данная модель корректно работает и адекватно описывает динамику двигателя.
V. Заключение
В ходе проведенного исследования была выполнена комплексная работа по моделированию двигателя постоянного тока 2ПН90М в программной среде MATLAB с применением трех различных подходов: программирования в среде MATLAB, использования стандартной библиотеки Simulink и применения специализированной библиотеки SimPowerSystems.
Результаты моделирования показали, что все три метода демонстрируют сопоставимую точность в определении основных электромеханических характеристик двигателя — скорости вращения, момента и тока якоря. Это подтверждает адекватность используемых математических моделей и корректность выполненных расчетов, что отвечает современным требованиям и актуальным проблемам электроэнергетики.
Таким образом, поскольку все три варианта демонстрируют близкие результаты, с точки зрения наглядности и простоты, предпочтителен вариант с использованием стандартной библиотеки SIMULINK в виду его наглядности и доступности.
Литература:
- Чиликин М. Г. Общий курс электропривода. М.: Энергоиздат, 1981. — 576 с.
- Кириллов А. В., Степанюк Д. П., Ясенев Н. Д. Электрический привод. Екатеринбург, 2016. — 108 с.
- Cотников В. В. Электрические машины: в 2 ч. Ч. 2. Синхронные машины. Машины постоянного тока: учебное пособие / В. В. Сотников
- Ключев В. И., Теория электропривода: учебник для вузов. В. И. Ключев — М: Энергоатомиздат, 1985. — 560 с.
- Москаленко В. В. Электричекий привод/ В. В. Москаленко. — М.: Мастерство, 2000
- Онищенко Т. Б. Автоматизированный электропривод промышленных установок/ Т. Б. Онищенко. — М.: Изд. РАСХН, 2001
- Чиликин М. Г. Теория автоматизированного электропривода: учебное пособие для вузов / М. Г. Чиликин, В. И. Ключев, А. С. Сандлер. — М.: Энергия, 1979. — 616 с.
- Чиликин М. Г. Общий курс электропривода / М. Г. Чиликин, А. С. Сандлер. — М.: Энергия, 1981. — 576 с.
