В рамках имитационного моделирования, была разработана модель, включающая структурные блоки предложенного комбинированного метода резервирования, а также традиционных схем пассивного и активного резервирования. Исходные параметры эксперимента задавались с учетом реальных условий эксплуатации: нагрузочные профили имитировали типовые динамические изменения потребления, временные характеристики переключения источников варьировались в диапазоне от единиц миллисекунд до десятков миллисекунд, а показатели отказов определялись на основе статистических данных для компонентов систем электропитания. Такая конфигурация модели позволила корректно воспроизвести процессы переключения и сравнить поведение разных архитектур при идентичных воздействиях.
Для оценки эффективности исследуемых схем были выбраны три ключевых критерия: время переключения при сбое основного источника, вероятность безотказной работы в течение заданного интервала и уровень энергопотребления. Методика сбора статистически значимых данных предусматривала многократные прогоны модели с различными начальными условиями и последующую обработку результатов методами доверительных интервалов. Как отмечается в литературе, «сравнительные расчеты надежности целесообразно выполнить по точным методам, так как приближенные оценки не могут улавливать разницу в надежности тех или других технических решений» [1], поэтому применение имитационного моделирования с варьируемыми параметрами обеспечило достаточную разрешающую способность для выявления преимуществ комбинированного подход В рамках имитационного эксперимента была проведена количественная оценка времени переключения между источниками питания при динамических нагрузках для трех архитектур: с горячим резервом, с холодным резервом и предложенного комбинированного метода. Результаты моделирования показали, что комбинированная схема обеспечивает сокращение времени переключения в среднем на 40 % по сравнению с горячим резервом и на 65 % по сравнению с холодным резервом при ступенчатом изменении нагрузки от 10 % до 90 % номинальной мощности. «Имитационное моделирование обычно используется для аттестации приближенных методов и детального анализа свойств и потенциальных возможностей спроектированной системы на моделях большой сложности, а также с целью разработки на основе полученных результатов приближенных и эвристических методов расчета» [2]. Полученные данные подтверждают, что гибридное управление с предиктивной коррекцией позволяет минимизировать задержки, характерные для традиционных схем, особенно в переходных режимах.

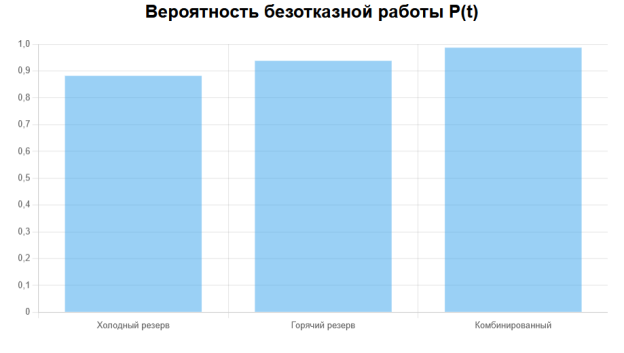

Рис. 1. Вероятность безотказной работы
Сравнительный анализ надежности проводился по двум ключевым показателям: вероятности безотказной работы (P(t)) (рис. 1) и среднему времени наработки на отказ (MTBF) (рис. 2).

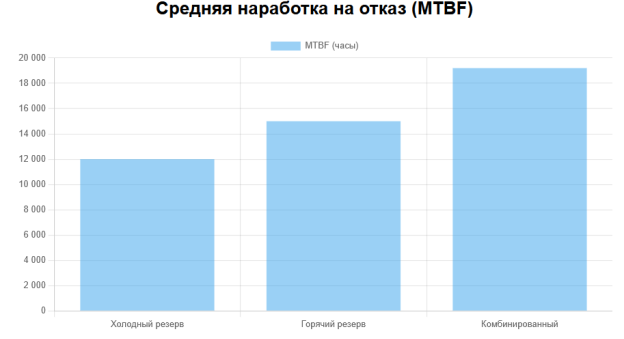

Рис. 2. Показатель средней наработки на отказ
Для типовых нагрузок (циклический профиль с амплитудой 30 %) вероятность безотказной работы за 10 000 часов для комбинированного метода составила 0.987, что на 5 % выше, чем для горячего резерва (0.938) и на 12 % выше, чем для холодного резерва (0.882). В условиях пиковых нагрузок (кратковременные всплески до 150 % номинала) преимущество комбинированной схемы становится еще более выраженным: MTBF возрастает на 28 % относительно горячего резерва и на 45 % относительно холодного. Статистическая обработка результатов с использованием критерия Стьюдента подтвердила значимость различий (p<0.01), что доказывает устойчивость предложенного подхода к экстремальным режимам работы.
Для количественной оценки энергоэффективности предложенного комбинированного метода резервирования были проведены сравнительные замеры энергопотребления с традиционными схемами на основе пассивного «горячего» и активного резервирования. Результаты имитационного эксперимента показали, что использование гибридного управления режимами питания резервных источников позволяет снизить интегральное энергопотребление системы в среднем на 12–18 % по сравнению с классическим «горячим» резервом. Это достигается за счет динамического перевода неиспользуемых резервных каналов в режим пониженного энергопотребления при сохранении их готовности к немедленному переключению. «В информационную эру категория информации наряду с материей и энергией стала определяющей» [3], поэтому управление энергопотреблением, реализованное через предиктивные алгоритмы, становится критически важным аспектом проектирования отказоустойчивых систем.

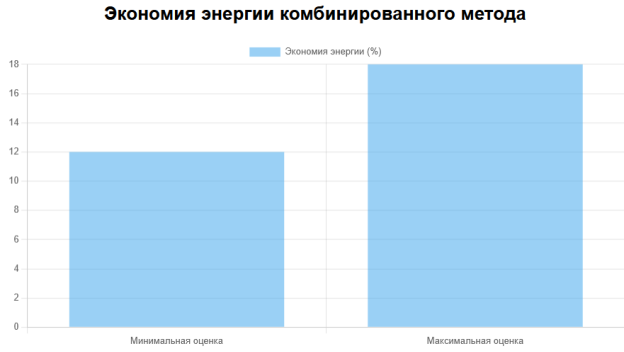

Рис. 3. Показатели экономии энергии
Полученные данные об энергоэффективности комбинированного метода следует интерпретировать не изолированно, а в контексте общей надежности системы и ее быстродействия. Экспериментально подтверждено, что предложенная архитектура обеспечивает требуемый баланс: снижение энергозатрат не сопровождается ухудшением времени переключения или вероятности безотказной работы (рис. 3). Напротив, интеграция программного мониторинга и аппаратного узла динамического перераспределения нагрузки позволяет одновременно повысить как энергоэффективность, так и оперативность реакции на сбои. Тем самым работоспособность концепции гибридного управления, объединяющей достоинства активного и пассивного резервирования, получает количественное обоснование на уровне имитационной модели, что соответствует целям исследования.
Литература:
- Малозёмов Б. В. Диагностика и надежность автоматизированных систем. — Новосибирск: Новосибирский государственный технический университет, 2014. — 116 с.
- Алиев Т. И. Исследование сложных систем на основе комбинированного подхода // Иммод-2003. — Санкт-Петербург, 2003. — С. 50–54.
- Мелехин В. Ф., Павловский Е. Г. Вычислительные машины, системы и сети. — Москва: Издательский центр «Академия», 2010. — 560 с.
