Повышение надёжности систем гарантированного электропитания (СГЭП) для важных объектов требует комплексного подхода, включающего резервирование источников питания, использование современных технологий, оптимизацию режимов работы сети, мониторинг и обслуживание, а также учёт специфических требований объекта.
Резервирование источников питания
Ключевой метод повышения надёжности — установка резервных источников питания (РИП). К ним относятся дизель-генераторные установки (ДГУ), газовые турбины, солнечные панели и аккумуляторы.

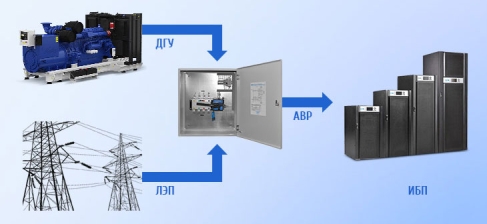

Рис. 1. Общая схема СГЭП с ДГУ
ДГУ обычно используются для длительного резервирования: они автоматически запускаются при длительных отключениях основной сети и могут обеспечивать объект энергией в течение неопределённого времени при наличии топлива.
Для повышения отказоустойчивости применяют схему с двумя независимыми вводами питания (по постоянному и переменному току), что удваивает надёжность системы. Также используется устройство автоматического включения резерва (АВР), которое переключает нагрузку между основным и резервным источниками питания, минимизируя время простоя.
Использование современных технологий
Модульные ИБП. Позволяют проводить «горячую» замену модулей, обеспечивают постоянный мониторинг состояния аккумуляторных батарей (АКБ) и не имеют единой точки отказа. Это повышает общую надёжность системы.

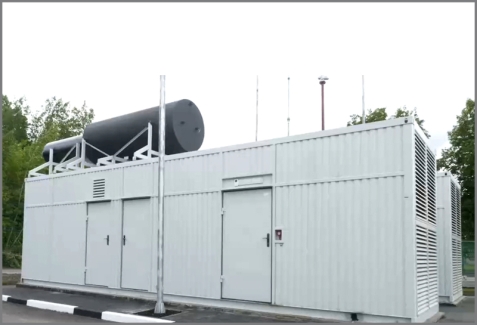

Рис. 2. СГЭП в контейнерном исполнении с ДГУ

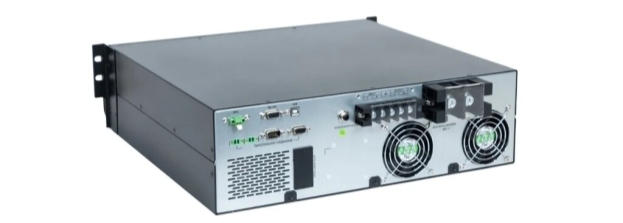

Рис. 3. Пример сменяемого модуля агрегата бесперебойного питания
Системы контроля и управления аккумуляторами (BMS). Измеряют напряжение, температуру, внутреннее сопротивление батарей, выполняют балансировку АКБ и защищают их от перезаряда/недозаряда. Это продлевает срок службы аккумуляторов и предотвращает аварийные ситуации.
Инверторные стабилизаторы напряжения. Корректируют выходной сигнал, доводя его до приемлемого значения для нагрузки. Инверторные модели способны мгновенно срабатывать на значительные сетевые колебания, обеспечивать вольтаж с минимальным отклонением и чистым синусом.
Технологии двойного преобразования в ИБП (онлайн-ИБП). Обеспечивают постоянное преобразование энергии, что даёт наилучшую защиту от перепадов напряжения и сбоев в сети.
Оптимизация режимов работы электросетей
Включает оптимизацию нагрузки, выбор оптимальных кабелей и проводов, а также использование современных технологий для мониторинга и управления электросетями. Например, системы автоматического управления с датчиками и программируемыми логическими контроллерами (ПЛК) отслеживают состояние сети и корректируют параметры.
Динамические системы компенсации реактивной мощности помогают моментально реагировать на изменения в нагрузке, что особенно эффективно в сетях с возобновляемыми источниками энергии.
Мониторинг и диагностика
Внедрение систем мониторинга и диагностики позволяет отслеживать состояние оборудования и выявлять проблемы на ранней стадии. Автоматизированные датчики сигнализируют об аномалиях, что позволяет оперативно реагировать на потенциальные проблемы.
Удаленный контроль работы системы (включая ДГУ и ИБП) повышает оперативность управления и снижает время на выявление неисправностей. Программное обеспечение может учитывать такие параметры, как утомление оборудования или изменения в потреблении, что минимизирует риски сбоев.
Регулярное техническое обслуживание
Систематические проверки состояния проводки, оборудования, замеры сопротивления изоляции и температуры проводников помогают заранее выявить проблемы. Важно соблюдать правила эксплуатации электроустановок, включая регулярное обслуживание электрооборудования, проверку кабелей и проводов на предмет повреждений.
Для АКБ важна многоуровневая защита, включающая контакторы защиты от глубокого разряда (LVBD) и предохранители с плавкими вставками. Это предотвращает разрушение батарей при критическом падении напряжения и защищает систему от аварийных токов.
Обучение персонала
Квалифицированный персонал, обученный правилам эксплуатации оборудования, методам предотвращения аварийных ситуаций и способам быстрого реагирования на них, играет важную роль в повышении надёжности электроснабжения. Рекомендуется участие в специализированных курсах и семинарах, а также сертификация.
Дополнительные меры
Правильное распределение нагрузки. Использование систем автоматического балансирования нагрузки между источниками питания помогает избежать перегрузок и увеличивает время безотказной работы.
Защита от перегрузок и коротких замыканий. Применение автоматических выключателей, плавких предохранителей, устройств защиты от перенапряжений (стабилизаторов и фильтров).
Обеспечение надлежащей вентиляции. Перегрев может привести к сбоям в работе и сокращению срока службы оборудования.
Использование возобновляемых источников энергии. Интеграция солнечных панелей и ветровых генераторов в систему резервного питания может снизить зависимость от традиционных источников.
Требования к системе гарантированного электропитания
При проектировании СГЭ важно учитывать следующие требования:
- стабильное и бесперебойное электропитание всех подключённых потребителей;
- максимальная защита от перепадов напряжения;
- высокая точность параметров выходного тока в соответствии с ГОСТ и другими стандартами;
- высокая степень автоматизации работы, включая оперативное реагирование на сбои и автоматический перевод потребителей на защищённую сеть.
Выбор конкретных решений зависит от специфики объекта, требований к времени автономной работы, бюджета и других факторов. Для критически важных объектов (медицинские учреждения, промышленные предприятия) часто применяют комбинированные схемы с несколькими уровнями резервирования и контроля.
СГЭП технических комплексов
В ряде случаев необходимо запитывать оборудование особой группы, где пропадание питание не допустимо даже на сотые доли секунды. Другими словами, при пропадании внешнего электропитания (например обрыва ЛЭП) система гарантированного электропитания должна мгновенно переключить питание от аккумуляторных батарей и в это время начать автоматический запуск ДГУ. В дальнейшем питание производится от генератора ДГУ, а также возобновляется подзарядка аккумуляторных батарей.

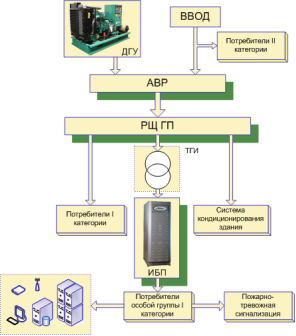

Рис. 4. Схема СГЭП различных потребителей
Литература:
- https://base.garant.ru
- https://ekra.ru
- https://ups-info.ru
