1. Введение

Классический метод «черной реакции» Камилло Гольджи (1873 г.) [1], модификации и гистологические протоколы которого детально описаны в фундаментальных руководствах Б. Ромейса [2] и современных пособиях по гистологической технике [3], до сих пор остается одной из интригующих загадок нейрогистологии. Метод демонстрирует стохастическую селективность, окрашивая лишь 1–5 % нейронов, но выявляя их морфологию с абсолютной полнотой — от сомы до дендритных шипиков [4]. Физико-химические механизмы, удерживающие фронт кристаллизации серебра строго в границах геометрии отдельного нейрона и оставляющие межклеточный матрикс прозрачным, активно обсуждаются в академической среде [5].

В ряде современных нейрогистологических модификаций для стабилизации осадка серебра и предотвращения его деструкции применяется метод сульфидирования — формирование так называемого «серного щита» из химически стойкого сульфида серебра (Ag₂S). В данной работе автором разработана аналоговая макромодель на предметном стекле, воспроизводящая геометрию нейрона и позволяющая визуализировать пространственно-ограниченный рост кристаллов серебра под совместным действием сил капиллярного стеснения, локального газлифта и искусственно введенного «серного щита».

2. Описание экспериментальной установки и макромодели

Модельный «нейрон» был сконструирован на поверхности предметного стекла в виде открытой медной ячейки (Cu⁰), имеющей геометрию вулканического кратера. В качестве заготовки использовался цилиндрический медный элемент высокой чистоты, имевший технологическую вмятину. Заготовка дорабатывалась вручную: с помощью механической обработки высота была равномерно занижена до 0.2 мм, при этом глубина исходной вмятины на верхнем основании была сохранена.

Для устранения микродефектов и заусенцев медная заготовка подвергалась анизотропному химическому полированию методом погружения в водный раствор пероксида водорода (H₂O₂) и лимонной кислоты (C₆H₈O₇). Данная процедура обеспечила селективное растворение высокоэнергетических микровыступов шероховатости и финишную очистку поверхности Cu⁰ при строгом сохранении заданной геометрии и остроты внутреннего бортика вмятины. Это также позволило минимизировать количество паразитных центров нуклеации на дне ячейки, создав оптимальный оптический контраст для последующей микроскопии. Перед началом эксперимента деталь обезжиривалась этиловым спиртом согласно общим протоколам подготовки подложек [3].

К предметному стеклу конструкция фиксировалась в центральной точке основания при помощи микроколичеств расплавленного парафина, выступающего в роли химически инертного гидрофобного диэлектрического адгезива. Использование парафина позволило жестко локализовать зону контакта и полностью исключить затекание фиксирующей массы в рабочую область капиллярного канальца.

Финальные параметры макромодели составили:

– Диаметр сомы (основания корытца): 2.0 мм

– Максимальная высота внешнего бортика («пик кратера»): 0.2 мм

– Высота локальной заниженной вмятины (аналог зоны отхождения крупного дендрита): 0.1 мм

В качестве внешнего пула ионов («межклеточной среды») использовался водный раствор фармакопейного (аптечного) нитрата серебра (AgNO₃). Выбор данной субстанции вместо химически чистого лабораторного реагента был обусловлен необходимостью кинетического регулирования скорости процесса. Технологический избыток свободной азотной кислоты (HNO₃), присутствующий в аптечной форме для стабилизации раствора, выступает в роли естественного регулятора скорости ОВР за счет параллельного конкурирующего подрастворения первичных метастабильных зародышей. Это позволило снизить избыточную начальную скорость нуклеации на меди и предотвратить мгновенную сплошную пассивацию подложки.

С целью моделирования «серного щита», характерного для прецизионных гистологических протоколов [4], в рабочую среду были инкорпорированы гетерогенные центры кристаллизации сульфида серебра (Ag₂S). Данная ультрадисперсная взвесь формировалась в растворе ex tempore за счет контролируемого контакта внешнего стабилизированного кислотой нитрата серебра с серосодержащими вулканизирующими компонентами резиновой пробки флакона. Соединение внешней капли раствора с вмятиной корытца осуществлялось формированием капиллярного канала с помощью химически инертного стеклянного микрозонда.

3. Результаты и обсуждение

3.1. Химизм сопряженных реакций и инициация процесса

Раствор нитрата серебра из капли под действием сил поверхностного натяжения омыл внешнее основание корытца, проникнув в капиллярный зазор. На границе раздела фаз инициировался сопряженный электрохимический процесс. Наряду с основным восстановлением серебра:

Cu⁰+2Ag⁺→Cu²⁺+2Ag⁰

протекала параллельная реакция взаимодействия меди с избыточной свободной азотной кислотой, сопровождающаяся выделением монооксида азота:

3Cu⁰+8HNO₃ →3Cu(NO₃)₂+2NO ↑+4H₂O

За счет протекания ОВР и локального экзотермического эффекта у подножия модели также активизировался процесс термической дегазации растворенных в воде атмосферных газов. Благодаря эффекту катодной защиты со стороны избыточного массива металлической меди (Cu⁰) корытца, формирующийся осадок металлического серебра (Ag⁰) был надежно защищен от деструктивного растворения кислотой.

3.2. Роль локального газлифта и кинетика массопереноса

Выделяющиеся у наружного подножия модели микропузырьки газа NO и атмосферного воздуха, устремляясь вверх вдоль вертикальной стенки корытца, создавали локальный эффект микро-газлифта. Данный гидродинамический фактор обеспечивал динамическое перемешивание приповерхностных слоев и непрерывную доставку свежих порций ионов Ag⁺ к вершине бортика. Интенсивные микропотоки на внешнем склоне корытца препятствовали закреплению случайных зародышей серебра на внешнем фоне, обеспечивая его оптическую чистоту.

Экспериментально установлено, что ограничение высоты профиля величиной 0.2 мм необходимо для преодоления капиллярного барьера и формирования устойчивого мениска жидкого мостика. Кинематика встречных диффузионных потоков ионов и капиллярных сил на предметном стекле представлена на теоретической схеме ( Рис. 1 ).

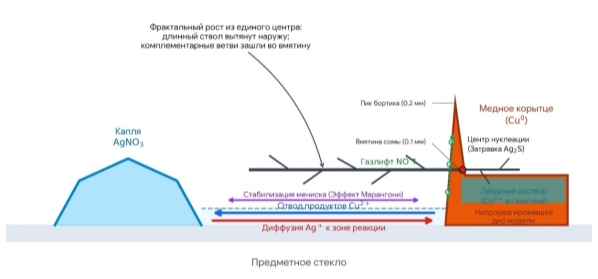

Рис. 1. Кинематика встречных диффузных потоков и геометрия DLA-роста

3.3. Фиксация «серного щита» и направленный рост дендритов

Введенные в систему твердые мелкодисперсные частицы сульфида серебра (Ag₂S), выполняющие роль «серного щита», транспортировались восходящими потоками газлифта и за счет сил адгезии фиксировались непосредственно на внутреннем наклонном бортике вмятины. Обладая в полной мере полупроводниковыми свойствами и находясь в прямом электрическом контакте с ювенильной поверхностью меди, активированной свободной кислотой, частицы Ag₂S сформировали устойчивые структурированные матрицы (гетерогенные центры кристаллизации).

Ионы Ag⁺, непрерывно поступающие из внешнего пула, начали автокаталитически восстанавливаться на сульфидных матрицах. Кристаллизация пошла не хаотично, а в виде направленного фрактального дендрита [6], развивающегося строго горизонтально. Данная пространственная ориентация обусловлена ограничением фронта кристаллизации в ультратонком слое раствора, зажатом между поверхностью стекла и мениском жидкости, что соответствует математической модели диффузионно-ограниченной агрегации (DLA).

3.4. Визуализация и морфогенез «шипиков»

Эксперимент продемонстрировал формирование полностью зрелых дендритов на границе внешнего и внутреннего пространств медного корытца ( Рис. 2 ). Основной фронт роста, включая ствол и все комплементарные боковые ветви и игольчатые микроструктуры, вытянулся длинным массивом строго наружу в каналец — навстречу диффузионному притоку ионов Ag⁺ из внешней капли (в соответствии со схемой на Рис. 1 ). Рост внутрь «сомы» корытца отсутствовал вследствие истощения серебра во внутренней полости. Раствор внутри сомы приобрел стабильный лазурно-голубой цвет за счет накопления ионов Cu²⁺ в чаше вмятины. Нижние слои массивного основания медной модели при этом оставались временно непрореагировавшими, что подтверждает отсутствие сквозного конвективного перемешивания всего объема ячейки.

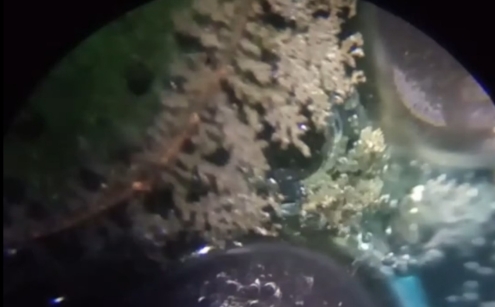

Рис. 2. Фрактальные дендриты металлического серебра на границе раздела внутреннего (вмятина, вверху слева) и внешнего (справа внизу) пространств медного корытца. Оптическая микроскопия («Микромед» Р-1, об. 4×/0.1, ок. WF16X)

При оптическом мониторинге во внешнем пространстве модели зафиксированы начальные стадии ветвления кристаллов с формированием ультрамелких игольчатых структур ( Рис. 3 ). Появление этих микроскопических «шипиков» детерминировано законами фрактального роста [6]: при достижении критического пересыщения плоский фронт кристаллизации теряет устойчивость (неустойчивость Маллинза–Сескерки). При этом выделившиеся микросферы газа, теряя кинетическую энергию в мениске, работали как микронные геометрические препятствия, вынуждая растущий фрактал огибать их и дополнительно модулируя сложную морфологию наноразмерных ветвей, устремленных во внешнее пространство.

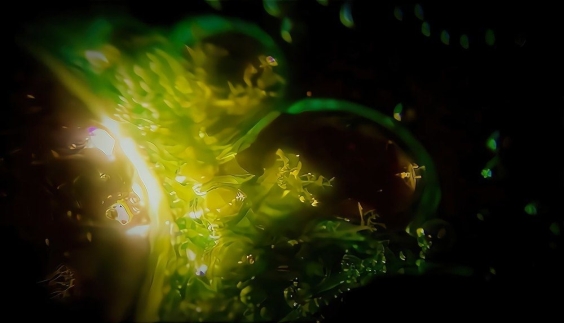

Рис. 3.Начальные стадии роста («шипики») во внешнем пространстве модели в окружении микропузырьков NO. Оптическая микроскопия («Микромед» Р-1, об. 4×/0.1, ок. WF16X)

4. Сопоставление с методом Гольджи (Метамодельный анализ)

Разработанная макромодель служит прямой физико-химической аналогией классического серебрения нейронов, заменяя биологические структуры эквивалентными физическими аналогами ( Таблица 1 ).

Таблица 1

Комплементарность элементов физико-химической макромодели и биологической системы метода Гольджи

В реальной ткани мозга межклеточные щели экстремально узки. Как только внутри «избранного» нейрона на специфических белковых центрах нуклеации (аналогах частиц сульфида серебра на бортике вмятины) начинается автокаталитический рост осадка, клетка начинает работать как локальный сток вещества, лавинообразно поглощая ионы серебра из окружающего пространства. Межклеточный раствор в диффузионной зоне стремительно истощается, обеспечивая оптическую чистоту межклеточного фона препарата. При этом клеточная мембрана выполняет роль пространственного ограничителя для фронта кристаллизации, направляя рост фрактального дендрита строго вдоль геометрии клеточного отростка в объеме ткани [4; 5].

5. Заключение

Предложенная макромодель наглядно демонстрирует, что для направленного формирования сложных пространственных биоморфных дендритных структур присутствие живой клетки не является строго обязательным условием. Избирательный фрактальный рост и моделирование сложной геометрии нейрона могут быть полностью сымитированы в искусственной неорганической системе при сочетании пространственно-геометрических барьеров, локализации наноразмерных гетерогенных центров нуклеации на границе раздела фаз и перевода системы в диффузионно-ограниченный режим массопереноса [6]. Применение автогенного «серного щита» из стабильных частиц Ag₂S позволяет эффективно задавать точки старта фрактального роста дендритных ветвей, развивающихся строго во внешнее пуловое пространство.

Предложенный автокаталитический механизм локального истощения реагентов вокруг растущего дендрита дает новое фундаментальное объяснение феномена стохастической селективности классического метода К. Гольджи [1].

Кроме того, разработанная модель открывает новые подходы к прецизионному управлению процессами направленной химической самосборки сложно разветвлённых металлических микро- и наноструктур, что имеет высокую практическую ценность для создания аппаратных элементов нейроморфных процессоров и систем искусственного интеллекта.

Литература:

1. Гольджи, К. Избранные труды по гистологической анатомии и физиологии нервной системы / Пер. с ит. под ред. и с предисл. акад. А. И. Смирнова. / К. Гольджи. — М.: Медгиз, 1953. — 284 с. — Текст: непосредственный.
2. Ромейс, Б. Микроскопическая техника / Пер. с нем. под ред. проф. В. Н. Терновского. / Б. Ромейс. — М.: Иностранная литература, 1954. — 606 с. — Текст: непосредственный.
3. Коржевский, Д. Э. Микроскопическая техника / Пер. с нем. под ред. проф. В. Н. Терновского. / Д. Э. Коржевский, А. В. Гиляров. — СПб: СпецЛит, 2010. — 95 с. — Текст: непосредственный.
4. Бабминдра, В. П. Структурные основы межнейронной интеграции в коре головного мозга. / В. П. Бабминдра, Т. А. Брагина. — Л.: Наука, 1982. — 144 с. — Текст: непосредственный.
5. Дерягин, Б. В. Поверхностные силы / Б. В. Дерягин, Н. В. Чураев, В. М. Муллер; Академия наук СССР, Институт физической химии. — Москва: Наука, 1985. — 398 с. — Текст: непосредственный.
6. Федер, Е. Фракталы / Пер. с англ. Ю. А. Данилова. / Е. Федер. — М.: Мир, 1991. — 254 с. — Текст: непосредственный.
