Болезни нервной системы являются одной из ведущих причин заболеваемости с временной утратой трудоспособности, инвалидизации и преждевременной смерти. Кроме того, эти болезни ведут к росту затрат семьи и государства на сохранение здоровья, поддержания активного образа жизни [1].

Наиболее распространенными заболеваниями нервной системы в 2019 году в России являются: эпизодические и пароксизмальные расстройства, эпилепсия, церебральный и другие параличи, транзиторные ишемические атаки, рассеянный склероз, при этом важно отметить, что значительное количество заболеваний сопровождаются различными видами тремора конечностей пациента [2].

Анализ физиологического и патологического состояний — одна из наиболее сложных проблем современной неврологии [3]. Для решения этой проблемы предложена разработка программно-аппаратного комплекса для регистрации и анализа двигательной активности человека, состоящее из устройства для регистрации двигательной активности имеющего небольшие габариты и вес, не создающего неудобства, имеющего простую и недорогую конструкцию, а также программного обеспечения, позволяющее проводить анализ и исследование зарегистрированных устройством данных.

Научная новизна исследования состоит в разработке устройства, выполненного в виде браслета, с акселерометрическим и гироскопическим датчиками для регистрации тремора, приступов эпилепсии, гипокинезии и гиперкинезии, а также программного обеспечения, позволяющее производить исследование зарегистрированных данных при помощи нейронных сетей, статистических методов и спектрального анализа.

Разработанный экспериментальный образец устройства для регистрации двигательной активность представляет собой наручный браслет, состоящий из центрального микроконтроллера, датчиков двигательной активности человека, внешнего запоминающего устройства, а также литий-ионного аккумулятора. Структурная схема устройства представлена на рисунке 1.

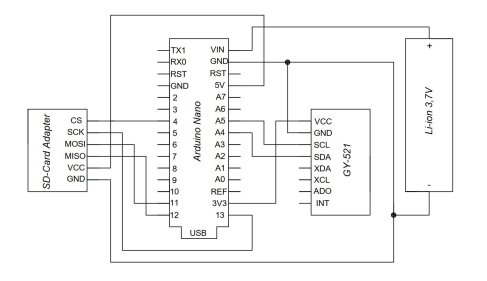

Структурная схема эксперементального образца устройства для регистрации двигательной активности человека

Рис. 1. Структурная схема эксперементального образца устройства для регистрации двигательной активности человека

В качестве центрального микроконтроллера использовался 8-битный RISC-микроконтроллер Atmega 328p фирмы Atmel для встраиваемых приложений, т. к. данная модель обладает наименьшими габаритами, неплохим быстродействием и малым энергопотреблением [4].

В качестве датчиков двигательной активности человека использовался модуль GY-521, на котором установлена микросхема MPU6050, компактно объединяющая в одном корпусе акселерометр, гироскоп. Совместное использование акселерометра и гироскопа позволяет определить изменение движения конечности в трёхмерном пространстве [5].

Для регистрации большого объема данных использовался модуль SD-карты фирмы Catalex модели MicroSD v.1.0, поддерживающий объемы записи до 4 Гб на карты памяти.

Автономную работу экспериментального образца обеспечивает Li-on аккумулятор ёмкостью 1500 мА/час, напряжение с которого составляет от 2.8–4.2V. Питание микроконтроллера осуществлялось посредством DC-DC преобразователя, который повышает напряжение с аккумулятора до необходимых для корректной работы устройства 5V.

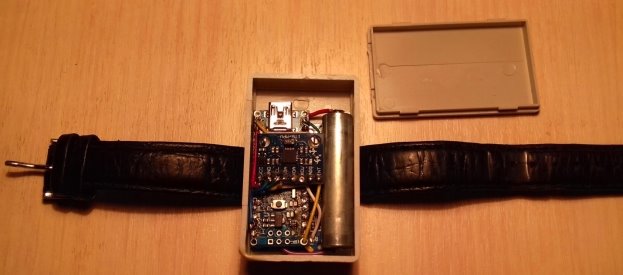

Таким образом, разработан экспериментальный образец устройства для регистрации двигательной активности человека, рисунок 2, тактико-технические характеристики которого достаточны для адекватной регистрации двигательной активности человека.

Разработанный эксперементального образца устройства для регистрации двигательной активности человека

Рис. 2. Разработанный эксперементального образца устройства для регистрации двигательной активности человека

Дальнейшая работа будет связана с разработкой методов обработки и анализа данных двигательной активности человека, позволяющие адекватно интерпретировать зарегистрированные устройством данные в медико-биологических целях.

Конечный продукт будет представлять собой программно-аппаратный комплекс, состоящий из прибора для регистрации двигательной активности человека, приложения пациента, позволяющее в режиме реального времени следить за состоянием нервной системы, клиентского приложения лечащего врача-невролога, позволяющее производить комплексный анализ данных пациентов и обеспечивать удаленное взаимодействие. Важно отметить, что разрабатываемую технологию исследования состояния нервной системы человека через анализ двигательной активности человека возможно применять как приложение к современным гаджетам по типу фитнес-трекеров и умных часов, однако показания таких устройств может носить лишь рекомендательный характер и не может быть использовано с современной клинической практике.

Благодарности : Исследование выполнено за счет средств гранта фонда содействию развитий малых форм предприятий в научно-технической сфере (Договор № 319ГУЦЭС8-D3/56353 от 27.12.2019)

Литература:

  1. Бегун, Д. Н. Болезни нервной системы как медико-социальная проблема / Д. Н. Бегун, Т. А. Морозова, А. В. Сурикова. // Молодой ученый. — 2019. — № 10 (248). — С. 78–80.
  2. Здравоохранение в России. 2019: Стат.сб. / Росстат. — М., З-46, 2017. — 29–30 с.
  3. Иллариошкин, С. Н. Дрожательные гиперкинезы / С. Н. Иллариошкин, И. Иванова-Смоленская // Руководство для врача — Атмосфера 2011. — С. 246–256.
  4. Жмудь, В. А. Рекомендации по быстрой разработке макетов цифровых систем управления на базе микроконтроллеров / В. А Жмудь., В. Г. Трубин, А. Ю. Ивойлов //Автоматика и программная инженерия. — 2016. — № 3 (17). — С. 25–31.
  5. Федоров, Д. С. Использование измерительной системы MPU 6050 для определения угловых скоростей и линейных ускорений / Д. С. Федоров, А. Ю. Ивойлов, В. А. Жмудь, В. Г. Трубин // ФГБОУ ВПО НГТУ, (Новосибирск, Россия). Автоматика и программная инженерия. — 2015. — № 1 (11). — С. 75–80.
