Дорохов, А. А. Исследование параметров горения, фазового состава, структуры и свойств полученных СВС-порошков в системе Hf-Mo-Si-B / А. А. Дорохов. — Текст : непосредственный // Молодой ученый. — 2020. — № 12 (302). — С. 21-25. — URL: https://moluch.ru/archive/302/68157/ (дата обращения: 28.01.2022).



Потребность в высокотемпературных материалах, способных работать без или с ограниченным окислением или абляцией при высоких температурах привела к развитию производства тугоплавкой керамики. Области применения такой керамики охватывают широкий круг потребностей, возникающих в пределах промышленных, аэрокосмических и военных проектов.

В группу тугоплавкой керамики входят бориды, карбиды и нитриды, которые характеризуются высокими температурами плавления, химической инертностью и относительно хорошей стойкостью к окислению в экстремальных условиях, испытываемых, к примеру, при входе в атмосферу.

Основная часть боридов устойчива против действия кислот, но при этом они разлагаются расплавленными щелочами и карбонатами. Бориды значительно чувствительны к окисляющим средам, и диапазоне температура в 800–1200 °С подвергаются заметному окислению.

Среди тугоплавких керамик более устойчивы к окислению в экстремальных условиях бориды гафния и циркония [1,2]. Помимо этого, среди других керамик эти бориды обладают теплопроводностью, делает их стойкими к термоудару [3].

Данная работа основывается на использовании метода самораспространяющегося высокотемпературного синтеза (СВС) по схеме магнийтермического восстановления были получены керамические порошки на основе HfB2–HfSi2–MoSi2.

В таблице 1 приведены исходные составы смесей, также равновесный состав продуктов синтеза, выход продукта и параметры горения.

Таблица 1

№ состава

Содержание исходных компонентов в смеси, %

Тгад,

К

Uгm,

г/с

Равновесный состав продуктов синтеза, %

η, %

SiO2

HfO2

MoO3

B2O3

Mg

HfB2

MoSi2

Si

HfO2

Mg

MgO

1

16,2

29,9

5,5

10,3

38,1

2119

9,3

14

4

11

-

-

71

31

2

23,0

30,5

6,4

2,7

37,4

1750

8,4

8

6

8

23

11

44

34

Исходные составы реакционных смесей были подобраны таким образом, чтобы в процессе горения обеспечивалось формирование двух различных по количественному содержанию фаз составов. Основой фазового состава продуктов синтеза в 1-м случае (состав № 1) должен был являться HfB2, а во 2-м случае (состав № 2) силицид гафния HfSi2. Именно поэтому в реакционной смеси состава № 1 присутствует наибольшее количество оксида бора B2O3.

Рассчитанный при адиабатической температуре горения равновесный состав продуктов синтеза включает целевые фазы HfB2, MoSi2, и некоторое количество свободного Si, а также шлаковую фазу MgO. В равновесном составе продуктов синтеза для реакционной смеси состава № 2 присутствуют фазы оксида гафния HfO2 и не прореагировавшего магния, что указывает на не полное протекание реакций восстановления. Кроме того, в расчетном фазовом составе продуктов отсутствует силицид HfSi2 температура плавления которого ниже температуры горения реакционной смеси состава № 1 и сопоставима с температурой горения смеси состава № 2. Однако, в ходе охлаждения фазовый состав продуктов скорее всего будет меняться.

Значения адиабатических температур горения Тгад исследуемых реакционных смесей варьируются в интервале 1750–2119 К в зависимости от их состава. Причем наиболее высокое ее значение зафиксировано для состава № 1, содержащего наибольшее количество B2O3, что, скорее всего, связано с высоким тепловыделением при протекании реакции магнийтермического восстановления B2O3:

B2O3 + 3Mg → 2B + 3MgO, (∆H2100 К = -963 кДж/моль), (1)

Кроме того, на второй стадии синтеза, протекает химическая реакция взаимодействия восстановленных гафния и бора между собой:

Hf + 2B → HfB2, (∆H2100 К = -342 кДж/моль), (2)

Тепловыделение при протекании данной реакции также максимально по сравнению с остальными химическими реакциями между другими восстановленными элементами в исследуемой системе.

Максимальным тепловыделением в процессе горения характеризуется химическая реакция восстановления MoO3:

MoO3 + 3Mg → Mo + 3MgO, (∆H2100 К = -1537 кДж/моль), (3)

Однако концентрация оксида молибдена MoO3 в смесях практически одинакова и не высока, а, следовательно, вклад в общее тепловыделение в системе от данной восстановительной реакции будет аналогичен для обоих составов.

Кроме того, следует учитывать, что температура горения в реальных условиях синтеза несколько ниже расчетной адиабатической из-за тепловых потерь в системе на прогрев окружающей среды.

Процесс горения исследуемых реакционных смесей характеризуется высокими значениями массовой скорости горения Uгm в диапазоне 8,4–9,3 г/с. Большее значение Uгm также достигается при горении реакционной смеси состава № 1.

Выход целевого продукта при использовании схемы магнийтермического восстановления варьируется в интервале 31–34 % и не зависит от состава исходной реакционной смеси.

В таблице 2 приведены результаты рентгенофазового анализа полученных композиционных керамических СВС- порошков после химической отмывки от шлаковой фазы MgO и Mg.

Таблица 2

Результаты РФА синтезированных керамических порошков всистеме Hf-Si-Mo-B

состава

Фаза

HfB2

hP3/4

MoSi2

tI6/2

Si

cF8/1

HfSi2

oC12/1

Весовая

доля, %

Период решетки, нм

Весовая

доля, %

Период решетки,нм

Весовая

доля, %

Период решетки, нм

Весовая

доля, %

Период решетки,нм

1

63

а= 0,3137

c = 0,3469

18

а = 0,3204

с = 0,7842

19

а = 0,5420

-

-

2

14

а = 0,3140

с = 0,3473

22

а = 0,3205

с = 0,7843

8

а = 0,5425

56

а = 0,3672

в =1,4537

с = 0,3642

По полученным результатам РФА видно, что в порошках присутствуют следующие фазы: HfB2, MoSi2, Si, HfSi2, что практически соответствует рассчитанному исходному составу. Также по символам Пирсона можно сделать вывод о кристаллической решетке каждой фазы: у диборида гафния — примитивная гексагональная, у дисилицида молибдена –объёмно-центрированная тетрагональная, у кремния — гранецентрированная кубическая, у дисилицида гафния — базоцентрированная орторомбическая. Значения периодов решеток фаз схожи и не зависят от состава. Основной фазой первого состава является HfB2, а основной фазой второго — HfSi2. Также можно отметить отсутствие у второго состава остаточной фазы оксида гафния (таблица 2), следовательно, в процессе остывания продуктов синтеза произошло полное довосстановление HfO2, что привело к увеличению концентрации фаз HfB2 и HfSi2 в продуктах синтеза.

На рисунке 1 показаны структуры синтезированных СВС- порошков, до процесса деагломерации (а,б) и после (в,г). Можно заметить, что без дополнительной механической обработки порошки являются довольно неоднородными и представляют собой множество агломератов.

Рис. 1. Микроструктура синтезированных порошков до (а,б) и после (в,г) деагломерации в планетарной мельнице: состав № 1 (а,в); состав № 2 (б,г)

Как видно механическая обработка синтезированного СВС-порошка в планетарной центробежной мельнице (ПЦМ) позволила уменьшить размер частиц примерно в три раза, а также повысить химическую однородность, о чем свидетельствуют карты распределения основных элементов, приведенные на рисунке 2.

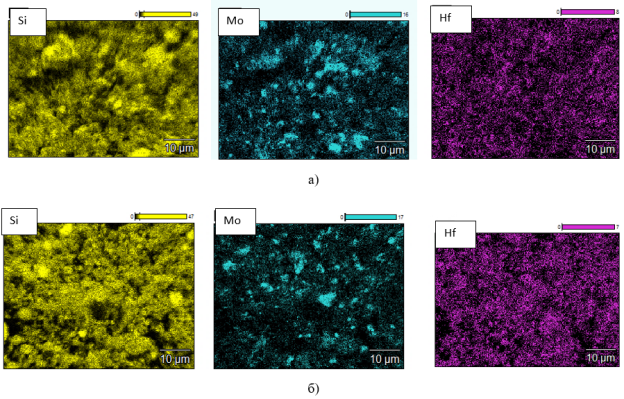

Рис. 2. Карты распределения Hf, Mo и Si в синтезированном СВС-порошке составов № 1 (а) и № 2 (б)

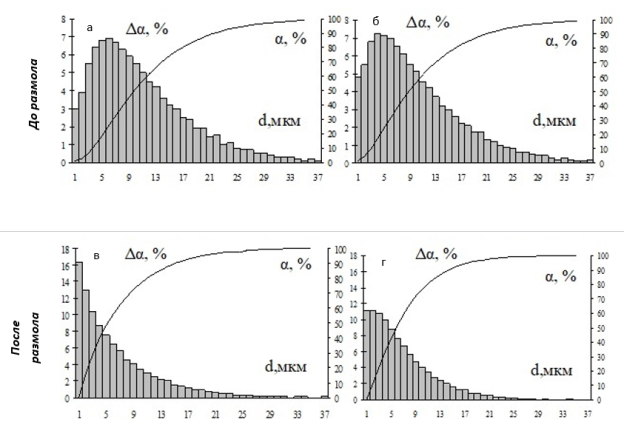

На рисунке 3 представлены интегральные и дифференциальные кривые распределения частиц СВС-порошков по размерам до и после деагломерации в планетарной центробежной мельнице.

Рис. 3. Гранулометрический состав синтезированных порошков до (а, б) и после (в, г) деагломерации в планетарной мельнице: состав № 1 (а, в); состав № 2 (б, г)

Из графиков видно, что после деагломирации в ПЦМ размер частиц синтезированных СВС- порошков уменьшился. Максимум на дифференциальных кривых распределения частиц по размерам сместился в область меньших размеров. Средние размеры частиц порошков до и после механической обработки в ПЦМ и их значения интегральных распределений представлены в таблице 3.

Таблица 3

Средний размер частиц иинтегральное распределение частиц по размерам

состава

Размер частиц, мкм

До деагломерации

После деагломерации

Dср

D10

D50

D99

Dср

D10

D50

D99

1

11,8

4,0

10,3

37,4

6,1

0,7

4,3

26,5

2

10,6

3,2

9,1

33,7

6,0

1,0

5,0

23,3

Видно, что средний размер частиц снизился в два раза с 10,6–11,8 мкм до 6,0–6,1 мкм. Также можно отметить уменьшение максимального размера частиц с 33,7–37,4 мкм до 23,3–26,5 мкм. На основании этого можно сделать вывод о том, что после процесса деагломерации доля мелкой фракции в синтезированных СВС- порошках увеличивается.

При более детальном изучении структуры полученных СВС- порошков при больших увеличениях было установлено, что результаты структурных исследований хорошо коррелируют с данными РФА, полученными при изучении фазового состава. На рисунке 4 показаны структуры СВС- порошков, снятые на большем увеличении. Основными структурными составляющими в синтезированном СВС- порошке состава № 1 являются довольно крупные зерна MoSi2 с расположенными в основном внутри них дисперсными зернами HfB2 вытянутой формы, а также выделения чистого кремния округлой формы. В отличие от СВС- порошка состава № 1 в порошке состава № 2 присутствует большое количество зерен HfSi2 полиэдрической формы. Скорее всего зерна HfSi2 формируются на этапе вторичного структурообразования в результате взаимодействия гафния с расплавом кремния. Образование зерен диборида HfB2 в случае магнийтермического восстановления, при наличии большого количества жидкой фазы, скорее всего, происходит путем кристаллизации из пересыщенного гафнием и бором расплава кремния

Изучение полученных порошков проходит с учетом данных по РФА. На рисунке 4 показаны структуры при большем увеличении.

Рис. 4. Микроструктуры СВС — порошков составов № 1 (а) и № 2 (б)

Литература:

  1. Gasch M. J. Ultra High Temperature Ceramic Composites / M. J. Gasch, D. T. Ellerby, S. M. Johnson // Handbook of Ceramic Composites (Ed.: N. P. Bansal), Kluver Academic Publishers, NY, USA. — 2005. — P. 197–224.
  2. Самсонов Г. В. Бориды / под ред. Г. В. Самсонов, Т. И. Серебрякова, В. И. Неронов. — М.: Атомиздат, 1975. — 376 с.
  3. Li Weiguo. Numerical Simulation for Thermal Shock Resistance of UltraHigh Temperature Ceramics Considering the Effects of Initial Stress Field /Weiguo Li,Tianbao Cheng, Dingyu Li,and Daining Fang // Advances in Materials Science and Engineering.–2011–P. 1–7.
