Расчёт шума на примере трансформаторной подстанции ТМГ-250



Расчёт устройства защиты многофункционального (УЗМ) ТП

Трансформаторная подстанция (ТП) состоит из двух трансформаторов, расположенных попарно (см. рис.1), поэтому шум от ТП проникает на ближайшую расчётную точку РТ1 только от жалюзийных решеток (ж.р.) двух трансформаторов. Шум в других РТ будет также определяться только шумом двух трансформаторов, т. к. жалюзийные решётки двух других всегда будут экранироваться корпусом ТП.

Шум двух трансформаторов «ТМГ-250» проникает на прилегающую территорию через жалюзийные решетки по фасаду «А». По этому фасаду размещены по 4 жалюзийных решетки для обоих трансформаторов, площадью 0,9х0,6, каждая (4 ж.р. — верхний ряд.)

В расчёте учтено, что ж. р. на 50 % перекрывает площадь открытого проёма, в котором они установлены.

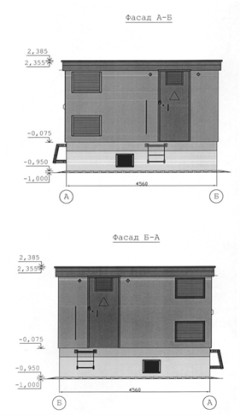

Схема расположения жалюзийных решеток ТП см. на рис.1.

Рис. 1. Схема расположения ж. р. ТП

1. Расчётные формулы исоотношения

Уровни звукового давления от систем вентиляции в расчётных точках определяются по следующему выражению:

, (1)

где Lw — уровень звуковой мощности в дБ источника шума;

N — множитель, учитывающий протяженность источников шума, принимаемый равным:

– 20 — для одиночных источников шума;

– 15 — для протяженных источников шума, в данном расчете приточные решетки вентиляционных систем, вытянутые вдоль фасадов зданий и объединенные в групповой источник.

 — фактор направленности источника шума, безразмерный, принимаемый равным «1» для выбросных патрубков вентиляционных систем и чиллеров (аппарат для охлаждения жидкости) и равный 3,14 для всех приточных решеток вентиляционных систем (на схемах ось направленности таких источников показана стрелкой).

r — расстояние в м от источника шума до расчётной точки;

 — пространственный угол излучения звука, принимаемый равным:

–  — для решеток вентиляционных систем, расположенных вблизи поверхности, а также для нижнего ряда жалюзийных решеток ТП;

– 2 — для приточных решеток и выбросных вентиляционных шахт;

— затухание звука в атмосфере в дБ на км, которое на малых расстояниях меньших 50м не учитывается.

Уровни звука при наличии нескольких источников шума суммируются;

, (2)

где — уровни звука i-того источника шума;

n — общее число источников шума.

Октавные уровни звукового давления в помещениях проектируемого объекта при работе одного источника определяются соотношением:

, (3)

где — октавный уровень звуковой мощности в дБ источника шума;

 — фактор направленности источника шума, безразмерный, который для всех описанных источников шума с равномерным излучением принимается равным 1;

r — расстояние в метрах от источника шума до расчетной точки;

 — пространственный угол излучения звука, принимаемый:

 — коэффициент, учитывающий влияние ближнего поля, для небольших источников и выбранных РТ принимается равным 1:

k — коэффициент, учитывающий нарушение диффузности звукового поля, для описанных помещений достаточного объема и малым звукопоглощением принимается равным.

— акустическая постоянная помещения;

— суммарная площадь ограждающих конструкций;

α — средний коэффициент звукопоглощения, приведенный в Табл.1.

Таблица 1

Параметр	Значения коэффициента звукопоглощения воктавных полосах со среднегеометрическими частотами, Гц
	63	125	250	500	1000	2000	4000	8000
α	0,07	0,08	0,08	0,08	0,08	0,09	0,09	0,09

Уровень звуковой мощности шума, прошедшего через жалюзийную решетку на территорию, определяется по формуле:

— уровень звука мощности трансформатора, дБ;

- постоянная звукопоглощения помещения с источником шума, м²;

B =

— средний коэффициент звукопоглощения помещения;

— коэффициент звукопоглощения элементов облицовки;

— суммарная площадь ограждающих поверхностей помещения,

— площадь жалюзийных решеток, через которые шум проникает на территорию,

R = 0 — звукоизоляционная жалюзийных решеток, дБ.

Расчёт УЗМ решеток ТП представлен в Таблице 1.

,(4)

,(5)

,(6)

Расчёт уровней шума ТП в расчётной точке РТ1 представлен в табл.1 (для фасада «А». И там же приведены суммарные значения уровня звукового давления (УЗД) в РТ1, сопоставление которых с нормативными значениями для ночного времени суток 35 дБА, показывает их не превышение.

2. Результаты акустического расчета

Таблица 1

Расчет уровней звуковой мощности решеток ТП Фасад «А»

Таблица 2

Уровни звукового давления иуровень звука вРТ (Фасад «А»)

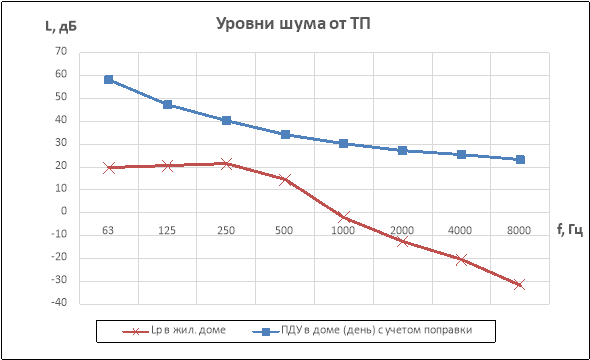

На рис. 2 представлены результаты расчета УЗД в жилом помещении и сравнение с допустимыми значениями.

Рис.2. Уровни шума от ТП в жилом помещении

Обобщив вышепроизведённые расчёты, следует, что уровень звукового давления в расчётной точке меньше предельно допустимого уровня (ПДУ).

Литература:

1. Акустические характеристики силовых масляных трансформаторов типа ТМГ, ТМГ11, ТМГСУ, ТМГСУ11 и ТМГ21 Минский электротехнический завод имения В. И. Козлова http://metz.by/publication/library/82.html
2. ГОСТ 23337–2014 Юридическая фирма «Интернет и Право» http://www.internet-law.ru/gosts/gost/58773
3. Технические характеристики и конструкция трансформатора ТМГ Всё про трансформаторы https://protransformatory.ru/vidy/transformator-tmg
