Топология (от греческого topos — место и logos — учение) — часть геометрии, исследующая качественные свойства фигур, т. е. не зависящие от таких понятий, как длина, величина углов, прямолинейность и т. п. [1]. Специализированные виды типологий изучают свойства объемных фигур, которые сохраняются при непрерывных деформациях, таких например, как растяжение, сжатие или изгибание. Непрерывная деформация — это деформация фигуры, при которой не происходит разрывов (т. е. нарушения целостности фигуры). Такие геометрические свойства связаны с положением, а не с формой или величиной фигуры [2]. Опираясь на перечисленные характеристики общей топологии, введем определение этого термина применительно к проектированию швейных изделий. Топология фигуры человека — это часть антропологии, исследующая изменения пространственной формы фигуры, вызываемые совершением различных видов движений при выполнении повседневных и рабочих действий. Динамическую антропологию нельзя отождествлять с топологией фигуры человека, поскольку при ее использовании принято учитывать конкретную изменчивость размерного признака при расчете параметров соответствующего конструктивного участка. Вводя принципы топологии для построения конструкций швейных изделий, перед нами стоит задача составления полной картины возможных изменений размеров женской фигуры при совершении повседневных движений, поскольку тело человека в динамике изменяется как в продольном, так и в поперечном направлении, что в сумме следует учитывать в методиках конструирования.

В таблице 1 перечислены размерные признаки, а также соответствующие им относительные значения динамических эффектов [3], которые необходимо учитывать при проектировании эргономичных конструкций женской плечевой одежды. Также, данные измерения представлены на рисунке 1.


Таблица 1

Средние значения динамических приростов, необходимые для проектирования конструкций женских плечевых изделий

Размерный признак

Обозначение размерного признака

Значение динамического прироста,

Конструктивные участки, при проектировании которых надо учитывать динамический прирост

1

Обхват груди III при полном вдохе

9d

3,05

Ширина переда

2

Обхват талии в положении сидя при нормальном дыхании

10d

3,12

Ширина изделия по линии талии

3

Длина талии спереди при полном отведении корпуса и головы назад

11ad

7,79

Баланс передне-задний верхний

4

Длина спины до талии при полном наклоне туловища вперед

14d

11,59

Баланс передне-задний верхний,

5

Расстояние от линии талии до заднего угла подмышечной впадины при поднятых вверх руках с тесно соприкасающимися ладонями

16d

54,6

Глубина проймы, высота оката рукава

6

Ширина спины при положении рук, вытянутых горизонтально вперед с ладонями, тесно соприкасающимися друг с другом

17d

43,39

Ширина спинки, глубина проймы

7

Ширина груди при максимально сближенных лопатках и опущенных руках

18d

18,04

Ширина переда

8

Расстояние от заднего угла подмышечной впадины до локтевой точки при согнутой руке в локтевом суставе под углом в 90° и расположенной в горизонтальной плоскости

Дзулd

(19a)

19,79

Длина рукава до линии локтя, длина рукава до линии запястья.

9

Расстояние от заднего угла подмышечной впадины до центра головки локтевой кости при согнутой руке в локтевом суставе под углом в 90° и расположенной в горизонтальной плоскости

Дзуцл.d

(20a)

7,87

Длина рукава до линии локтя, длина рукава до линии запястья.

10

Обхват плеча на уровне наибольшего развития бицепса при руке, согнутой под острым углом в локтевом суставе при максимальном напряжении мышц

28ad

(21a)

4,35

Ширина проймы,

ширина оката рукава

11

Обхват руки в локтевом суставе при руке, согнутой в локтевом суставе под углом в 90°

Орлок. d

(22)

13,52

Ширина рукава по линии низа и по линии локтя

*- размерные признаки, величины динамических приростов которых можно использовать не в полном размере, ориентируясь на характерные движения человека, свойственные для повседневной и рабочей деятельности


D:\диссертация\диссертация автокад И КОРЕЛ\РП\рамерные признаки а.PNG

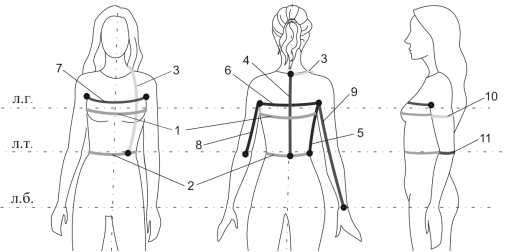

Рис. 1. Размерные признаки, изменяемые в динамике: 1–9s; 2–10s; 3–11as; 4–14s; 5–16s; 6–17s; 7–18s; 8–19as; 9–20as; 10–21as; 11–22s

Проведя анализ изменяемых размерных признаков при совершении повседневных движений, составлена топология изменения размеров женских фигур. На первом этапе разработки топологии были составлены топологические карты расположения горизонтальных и вертикальных конструктивных участков с различной степенью изменчивости (рис. 2 — а, б), на которые соответственно оказывают влияние поперечные и продольные размерные признаки.

Нумерация заштрихованных участков, соответствует нумерации размерных признаков, представленных на рисунке 1. Интенсивность штриховки участка, соответствует весомости величины изменения размерного признака при совершении движений, характерных для повседневной деятельности.


а)


б)

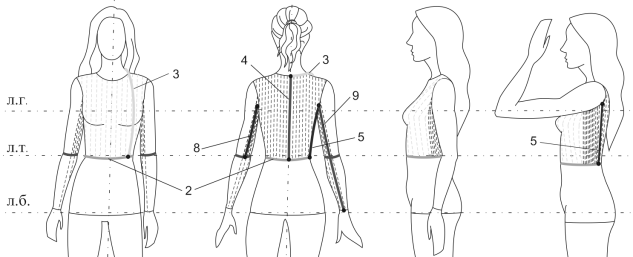

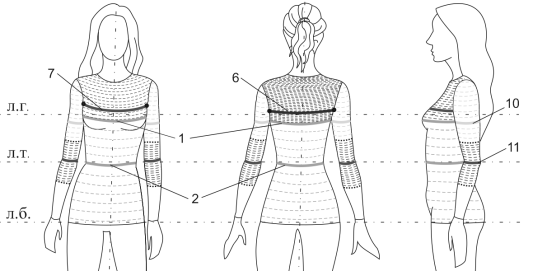

Рис. 2. Топологические карты расположения горизонтальных и вертикальных конструктивных участков с различной степенью изменчивости: участки, при проектировании которых следует учитывать поперечные измерения (а) и продольные измерения (б)

В результате совмещения топологических карт расположения горизонтальных и вертикальных конструктивных участков с различной степенью изменчивости, получена топологическая карта изменения размеров женской фигуры (рис. 3).

D:\диссертация\диссертация автокад И КОРЕЛ\РП\верт и гор РП.PNG

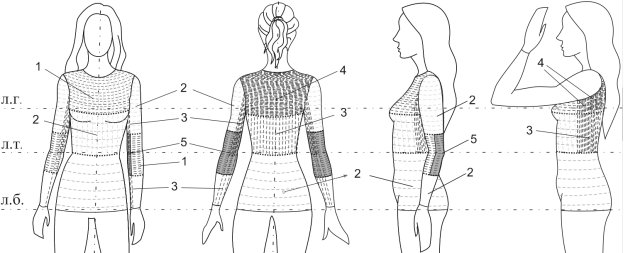

Рис. 3. Топология изменения размеров женской фигуры, где различными типами штриховки показаны участи поверхности женской фигуры, требующие проектирования в конструкции изделия: 1 — вертикальные и/или разнонаправленные диагональные членения; 2 — любое направление членений; 3 — горизонтальные и/или разнонаправленные диагональные членения; 4 — вертикальные, горизонтальные, разнонаправленные диагональные членения; 5 — разнонаправленные диагональные и/или вертикальные членения

Разработанной совмещенной топологической картой изменений размеров женской фигуры в динамике необходимо руководствоваться при проектировании прилегающих плечевых предметов одежды для женщин, что обеспечит высокую эргономичность изделий за счет учета всех динамических эффектов, которые могут возникнуть при выполнении движений, характерных для повседневной жизни и трудовой деятельности.
