С детства мне нравилось заниматься рисованием и переносить свои идеи на лист бумаги с помощью карандаша. Четкие линии и различные штриховки для указания разных текстур и материалов превращали мою работу из «эскиза» в интересную композицию. С возрастом мои детские интересы не пропали и выбор будущей профессии я решила связать с черчением.

В современном машиностроении, архитектуре и промышленном дизайне основным графическим документом остается чертеж, выполненный в ортогональных проекциях. Система из трех видов (спереди, сверху, слева) позволяет с высокой точностью зафиксировать геометрию изделия, минимизируя погрешности при изготовлении. Однако по мере усложнения технических форм возникает объективная трудность: неспециалисту или технологу на производстве бывает сложно понять объемную форму детали, глядя на три плоских изображения. Кроме того, внутреннее устройство детали и сложные поверхности на ортогональных чертежах требуют использования условностей (разрезов, сечений), что снижает наглядность из-за нагромождения данных.

В таких случаях на помощь приходит аксонометрия — метод параллельного проецирования, позволяющий объединить точность размеров (с определенными коэффициентами искажения) с наглядностью объемного рисунка. Важно подчеркнуть, что аксонометрические проекции не заменяют классический чертеж, а дополняют его, выступая в роли эффективного средства визуализации.

Прежде чем переходить к практическому построению чертежа, необходимо разобраться в методах проецирования, которые лежат в основе начертательной геометрии. Проецирование — это процесс получения изображения предмета на плоскости. В зависимости от положения центра проекций различают центральное (коническое) и параллельное проецирование.

При центральном проецировании все лучи исходят из одной точки — центра. Этот метод имитирует естественное зрительное восприятие, но не позволяет сохранить истинные размеры объектов. Параллельное проецирование, напротив, предполагает, что центр проецирования удален в бесконечность, а лучи становятся параллельными. Если направление лучей перпендикулярно плоскости проекций, такой метод называется ортогональным (прямоугольным). Именно ортогональное проецирование используется для создания классических чертежей (виды спереди, сверху, слева), так как оно минимизирует искажения формы и размеров (см. рис.1).

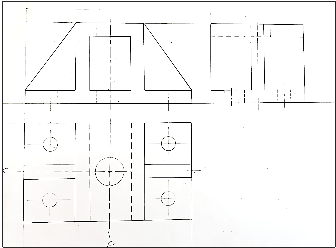

Рис. 1. Пример ортогонального проецирования

Аксонометрическая проекция — это разновидность параллельного проецирования, где предмет вместе с привязанной к нему системой координат проецируется на произвольную плоскость. В нашей работе мы будем пользоваться одной из разновидностей аксонометрии — изометрией, которая имеет одинаковые углы наклона в 120°между осями (см. рис. 2).

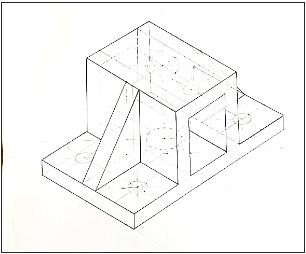

Рис. 2. Аксонометрическая проекция (прямоугольная изометрия)

Для подробного рассмотрения алгоритма построения изометрической проекции возьмем несколько ортогональных чертежей деталей (см. рис. 3).

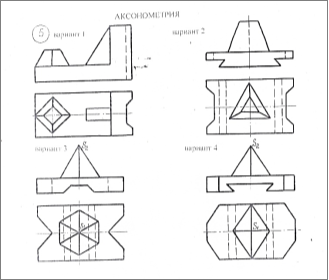

Рис. 3. Ортогональные проекции деталей

Шаг 1. Проводим тщательный анализ трех видов детали (фронтального, горизонтального и профильного). Мысленно раскладываем деталь на простые геометрические тела: призмы, пирамиды, цилиндры. Выделяем базовые точки, которые будут служить опорными при переносе координат.

Шаг 2. Чертим аксонометрические оси X, Y, Z; с соблюдением углов 120°. На плоскости X, Y строим основание детали, используя размеры с ортогональных проекций.

Шаг 3. Из каждой вершины основания проводим вертикальные прямые, параллельные оси Z. Длина этих отрезков соответствует высоте детали, взятой с фронтальной проекции. Соединяем верхние точки и формируем верхнее основание и боковые грани детали.

Шаг 4. Моделируем сложные элементы: усеченные пирамиды, скосы и отверстия. Особое внимание уделяем последовательности действий. Например, при построении усеченной пирамиды сначала чертим нижнее основание, затем определяем высоту усеченной части, моделируем верхнее основание и соединяем вершины.

Шаг 5. Для окончательного оформления чертежа обводим основные линии и удаляем вспомогательные. Проверяем корректность углов между осями и соответствие размеров на аксонометрии исходным данным на ортогональных проекциях (см. рис. 4).

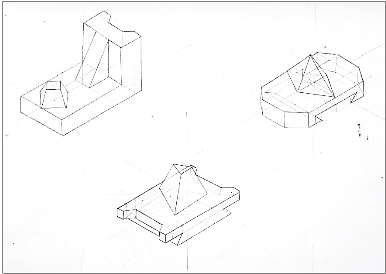

Рис. 4. Аксонометрические проекции деталей

Таким образом, мы видим, что ортогональные проекции наиболее точно передают размеры и геометрию объекта. Они не содержат искажений и являются основным документом для изготовления детали. Аксонометрическая проекция существенно выигрывает в наглядности. Она дает целостное, цельное представление о форме объекта, что особенно важно при презентации проекта, согласовании сложных узлов или для специалистов, не имеющих глубоких навыков чтения чертежей. Оба метода не конкурируют, а дополняют друг друга. Аксонометрия делает чертеж «читаемым» и понятным, а ортогональные виды обеспечивают техническую корректность и возможность изготовления.
