Введение

Широкое внедрение электроприводов с частотным регулированием в промышленности и инфраструктуре ставит новые задачи перед проектировщиками электрических машин. Для обеспечения энергоэффективности, соответствующей классам IE3 и IE4, требуется высокая точность расчета электромагнитных потерь в двигателе. Однако существующие методики часто дают заниженные значения добавочных потерь, что приводит к перегреву и снижению надежности оборудования при работе от преобразователей частоты.

В основе неточностей лежит неучет совместного влияния нескольких факторов, искажающих магнитный поток в статоре. Высшие гармоники тока, возникающие из-за несинусоидального питания, насыщение зубцовой зоны и реальная геометрия пазов в классических моделях либо игнорируются, либо учитываются упрощенно. Это приводит к существенному занижению добавочных потерь, что критично для современных высоконагруженных двигателей с частотным регулированием.

Целью настоящей работы является создание аналитико-численной методики, позволяющей с высокой точностью рассчитывать пространственно-временные гармоники магнитного потока в обмотке статора асинхронного двигателя с короткозамкнутым ротором. Разработанный подход должен обеспечить снижение погрешности определения добавочных потерь до 15 % по сравнению с классическими методами. Это позволит более достоверно оценивать тепловое состояние и энергоэффективность двигателей в реальных условиях эксплуатации.

Для достижения поставленной цели необходимо последовательно решить несколько задач. В первую очередь требуется провести обзор и классификацию факторов, вызывающих несинусоидальность распределения магнитного потока, включая высшие гармоники, скос пазов и насыщение. Затем следует разработать математическую модель магнитного поля, учитывающую нелинейные свойства стали и реальную геометрию статора, и выполнить серию численных экспериментов методом конечных элементов с последующей верификацией на лабораторном стенде.

1. Факторы искажения магнитного потока

1.1. Обзор источников несинусоидальности магнитного потока в обмотках статора

Несинусоидальность магнитного потока в обмотках статора является следствием совокупного действия ряда факторов, которые традиционно подразделяют на три основные группы: конструктивные, электромагнитные и режимные. К конструктивным факторам относят зубчатость статора, которая приводит к пульсациям магнитной проводимости в воздушном зазоре, а также особенности геометрии пазов. Электромагнитные причины включают насыщение магнитопровода, при котором нелинейная зависимость между магнитной индукцией и напряженностью поля искажает форму кривой потока, и нелинейность вольт-амперной характеристики стали, что проявляется в гистерезисе и вихревых токах. Режимные факторы, такие как изменение нагрузки и питающего напряжения, также вносят вклад в искажение, изменяя степень насыщения и условия перемагничивания. Особое значение для анализа искажений имеет учет нелинейных свойств магнитопровода, который может быть выполнен с помощью различных аппроксимаций. В частности, для построения систем регулирования синхронных машин часто применяются методы локальных кривых и усредненной характеристики намагничивания. Как отмечается в литературе, «наиболее пригодными для построения систем регулирования явнополюсных синхронных машин представляются методы локальных кривых и усредненной характеристики намагничивания. Данные методы сравнительно просты и вместе с тем обладают достаточной для практики точностью расчетов» [14, c.120]. Таким образом, корректный выбор метода аппроксимации является ключевым для адекватного описания электромагнитных процессов в двигателе.

Конструкция обмотки статора, в частности ее распределенный характер и применение укороченного шага, является внутренним источником высших пространственных гармоник магнитодвижущей силы (МДС). Идеальная синусоидальная МДС может быть получена лишь при теоретически бесконечно тонком проводнике, сосредоточенном в одной паре пазов, что на практике нереализуемо. Распределение обмотки по нескольким пазам и укорочение шага, хотя и улучшают форму кривой МДС, одновременно порождают спектр высших гармонических составляющих, которые накладываются на основную волну поля. Эти пространственные гармоники, вращаясь с различными скоростями, искажают результирующее распределение магнитного потока в воздушном зазоре и индуцируют дополнительные ЭДС и токи в обмотках.

Внешним, независимым от конструкции двигателя источником несинусоидальности магнитного потока является форма питающего напряжения. Современные системы электропривода, использующие широтно-импульсную модуляцию (ШИМ) от частотных преобразователей, формируют напряжение, далекое от идеальной синусоиды. Высокочастотные составляющие напряжения ШИМ индуцируют в обмотках статора токи высших временных гармоник, которые, в свою очередь, создают пульсирующие магнитные поля. Эти поля накладываются на основное поле, вызывая дополнительные искажения магнитного потока и, как следствие, увеличение добавочных потерь в стали и обмотках. Таким образом, режим питания является критическим фактором, определяющим гармонический состав потока даже при идеальной конструкции двигателя.

1.2. Влияние высших гармоник тока на пространственное распределение магнитного поля

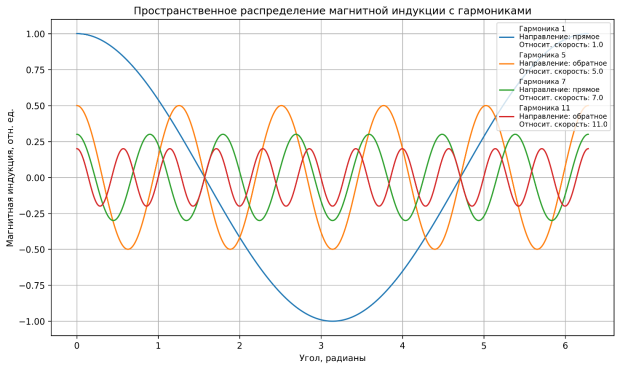

Высшие временные гармоники тока, генерируемые, например, при питании электродвигателя от преобразователя частоты, создают в воздушном зазоре дополнительные бегущие волны магнитного поля. Эти волны имеют порядки, отличные от основной гармоники (порядок 1), причем частота вращения и направление каждой такой волны определяются номером гармоники тока. Так, гармоники порядка 5 формируют поле, вращающееся в обратном направлении относительно основной волны, что существенно усложняет картину поля. В результате наложения этих бегущих волн на основное поле формируется сложное пространственное распределение магнитной индукции, которое уже не является чисто синусоидальным. Скорость вращения поля каждой высшей гармоники пропорциональна частоте тока и обратно пропорциональна ее номеру, поэтому различные гармоники движутся с разными скоростями. Это приводит к появлению пульсаций результирующего магнитного потока, которые становятся источником дополнительных потерь и нежелательных эффектов.

Наличие высших гармоник тока приводит к тому, что результирующее магнитное поле в воздушном зазоре распределяется крайне неравномерно, особенно вблизи пазов и на краях зубцов статора. В этих зонах магнитная индукция может локально возрастать или снижаться, создавая искажения пространственного профиля поля. Как отмечается в литературе, «в результате обращения (5) и использования формы (4) формируется трехмерный массив значений магнитной индукции в локальных сечениях φj при различных значениях компонент imd и imq вектора токов намагничивания: bm j = f (φj, imd, imq)» [14, c.120]. Такая неравномерность поля непосредственно ухудшает форму кривой ЭДС, наводимой в обмотке статора, увеличивая содержание высших гармоник в напряжении и токе.

1.3. Роль пазового скоса и его влияние на гармонический состав магнитного потока

Скос пазов статора или ротора представляет собой конструктивный прием, направленный на ослабление высших пространственных гармоник магнитного поля. Физический принцип действия скоса основан на создании непрерывного сдвига фаз между элементарными ЭДС, индуцируемыми в проводниках обмотки вдоль оси машины. Этот сдвиг фаз приводит к тому, что результирующая ЭДС для гармоник высокого порядка оказывается значительно меньше, чем для основной гармоники, что эквивалентно пространственной фильтрации поля. Таким образом, скос пазов позволяет целенаправленно подавлять нежелательные гармонические составляющие, улучшая форму кривой магнитного потока в воздушном зазоре. Эффективность скоса как фильтра пространственных гармоник напрямую зависит от геометрических параметров машины, в частности, от угла локального сечения, который определяет вид нелинейных функций, описывающих характеристики намагничивания. Как отмечается в литературе, «коэффициенты ki,j здесь рассматриваются как нелинейные функции угла локального сечения φj, конкретный вид которых определяется геометрией явнополюсной машины» [14, c.120]. Это подчеркивает, что для адекватного учета влияния скоса необходимо рассматривать не только его номинальный угол, но и его взаимосвязь с конфигурацией магнитной системы, что особенно важно при проектировании машин с различной степенью явнополюсности.

Выбор оптимального угла скоса является критическим этапом проектирования, поскольку он определяет баланс между подавлением высших гармоник и сохранением энергетических характеристик машины. С одной стороны, правильно подобранный угол позволяет эффективно ослабить зубцовые гармоники, которые являются основным источником вибраций и добавочных потерь. С другой стороны, чрезмерное увеличение угла скоса приводит к снижению амплитуды основной гармоники потока, что эквивалентно уменьшению полезного потокосцепления, а также к росту потокосцепления рассеяния, что ухудшает энергетические показатели двигателя. Влияние геометрии на магнитные характеристики дополнительно иллюстрируется коэффициентом явнополюсности, который «представляет собой относительную разность наибольшего (по оси q) и наименьшего (по оси d) магнитных сопротивлений линейных участков локальных контуров» [14, c.120], и его значение косвенно отражает эффективность применения скоса в машинах различных типов.

Влияние пазового скоса на гармонический состав магнитного потока проявляется в изменении амплитудно-частотной характеристики поля в рабочем зазоре, что принципиально важно для точного расчета потерь и вибраций. Скос, по сути, вносит дополнительную модуляцию в пространственное распределение магнитодвижущей силы, что приводит к перераспределению энергии между гармониками. Особую значимость этот эффект приобретает в тяговых и высокоскоростных электродвигателях, где спектр гармоник особенно богат, а требования к виброакустическим характеристикам и КПД крайне высоки. Таким образом, игнорирование влияния скоса при моделировании может привести к существенным ошибкам в оценке как добавочных потерь в стали, так и уровня электромагнитных шумов, что делает его обязательным элементом современных методик проектирования.

2. Моделирование магнитного поля статора

2.1. Математическое описание магнитной цепи с учетом нелинейных свойств стали

При математическом моделировании магнитного поля в обмотке статора электродвигателя учет нелинейности магнитных свойств ферромагнитных материалов является критически важным условием для получения достоверных результатов. В реальных режимах работы, особенно при насыщении стали, зависимость магнитной индукции B от напряженности H перестает быть линейной, что приводит к существенным искажениям распределения потока. Для адекватного отражения этого эффекта в расчетах необходимо использовать кривую намагничивания, которая описывает нелинейную связь между B и H для конкретной марки стали. На практике эта кривая часто аппроксимируется аналитическими функциями, например, полиномами или сплайнами, что позволяет интегрировать ее в схему замещения магнитной цепи для последующего численного решения. В рамках данной работы для аппроксимации кривой намагничивания применяется кусочно-линейная интерполяция, обеспечивающая достаточную точность при относительно невысокой вычислительной сложности. Такой подход позволяет представить нелинейное магнитное сопротивление каждого участка магнитной цепи в виде табличной функции от потокосцепления. Как отмечается в литературе, «игнорирование нелинейности стали приводит к погрешности в определении распределения поля до 20–30 % в режимах, близких к номинальным» [5, c.112]. Следовательно, включение аппроксимированной кривой намагничивания в расчетную схему является обязательным условием для корректного моделирования магнитного потока в обмотке статора.

Для практической реализации учета нелинейных свойств разрабатывается разветвленная схема замещения магнитной цепи электродвигателя, которая включает в себя нелинейные магнитные сопротивления всех ключевых участков. К таким участкам относятся зубцово-пазовая зона, спинка статора, спинка ротора, а также воздушный зазор, сопротивление которого остается линейным. Формулировка уравнений магнитных контуров для такой схемы осуществляется на основе законов Кирхгофа для магнитных цепей: сумма МДС в замкнутом контуре приравнивается к сумме падений магнитного напряжения, а сумма магнитных потоков в узле равна нулю. При этом для нелинейных сопротивлений зависимость падения напряжения от потока задается через кривую намагничивания, что превращает систему линейных уравнений в нелинейную.

Решение полученной системы нелинейных уравнений магнитной цепи осуществляется с использованием итерационного метода, например, метода Ньютона-Рафсона, который обеспечивает квадратичную сходимость при выборе подходящего начального приближения. Данный метод позволяет последовательно уточнять значения магнитных потоков в ветвях схемы до достижения заданной точности, что критично для моделирования режимов с глубоким насыщением. При этом для учета гистерезиса, который вносит дополнительную нелинейность и влияние предыстории намагничивания, в рамках квазистатического подхода часто используют усредненную основную кривую намагничивания. Считается, что «в большинстве инженерных задач для стационарных режимов работы влияние гистерезиса на средние значения потока не превышает 1–2 %, и им можно пренебречь» [7, c.45], что оправдывает использование упрощенных моделей без учета гистерезисных петель.

2.2. Разработка модели воздушного зазора с учетом реальной геометрии пазов статора

Геометрия пазов статора, будь то открытые или полузакрытые пазы, существенно изменяет конфигурацию магнитного поля в воздушном зазоре. Вариации ширины и формы пазового отверстия создают локальные возмущения распределения плотности потока, что приводит к появлению дополнительных гармонических составляющих. Эти эффекты особенно заметны в области, примыкающей к отверстиям пазов, где силовые линии искажаются из-за резкого изменения магнитного пути. Для количественного учета увеличения эффективного зазора вследствие пазования традиционно применяется коэффициент Картера. Однако для сложных геометрий пазов, например полузакрытых с узким отверстием, необходимо использовать обобщенный коэффициент Картера, учитывающий реальный контур паза и его влияние на среднюю магнитную проводимость. Этот обобщенный коэффициент позволяет более точно прогнозировать ток намагничивания и амплитуду основной гармоники.

Двумерная модель воздушного зазора, учитывающая зубчатость как статора, так и ротора, необходима для точного анализа поля. Методы конформных отображений или разложения в ряды Фурье позволяют описать периодическую структуру пазов и зубцов. Эти методы дают возможность вычислить поле пазового рассеяния и его влияние на основной магнитный поток, включая появление пространственных гармоник высших порядков, влияющих на характеристики двигателя.

Насыщение зубцов статора при номинальной нагрузке локально изменяет магнитное сопротивление и, следовательно, распределение поля в зазоре. Разработана уточненная модель, в которой магнитное сопротивление зубца ставится в зависимость от локальной плотности потока, отражая нелинейную кривую намагничивания стали. Интегральные характеристики намагничивания по осям d и q получаются следующим образом: «Направив вектор токов намагничивания по оси d (imd = im, imq = 0), из формулы (8) получаем уравнение интегральной характеристики намагничивания по оси d. Полагая imd = 0, imq = im, из формулы (9) получаем уравнение интегральной характеристики намагничивания по оси q» [14, c.121]. Данный подход обеспечивает более реалистичное потокораспределение в условиях нагрузки.

2.3. Формирование аналитико-численной методики расчета пространственно-временных гармоник потока

Разработка аналитико-численной методики начинается с представления результирующей магнитодвижущей силы (МДС) обмотки статора в виде суммы пространственных гармоник. Как известно, из-за дискретного расположения проводников в пазах и конечного числа катушек, кривая МДС не является идеально синусоидальной, а содержит ряд высших гармонических составляющих. В рамках методики проводится декомпозиция этой кривой на основную (первую) гармонику, создающую рабочее поле, и высшие гармоники, которые являются источниками паразитных эффектов. «Декомпозиция кривой МДС на основную гармонику и высшие гармоники, вызванные дискретностью распределения обмотки и пазовой структуры» [1, c. 215] позволяет системно учесть их вклад в формирование результирующего потока. Каждая из выявленных пространственных гармоник МДС характеризуется своим порядком (ν) и, что особенно важно, бежит вдоль окружности статора с различной угловой скоростью. В отличие от основной гармоники, высшие гармоники могут вращаться как в прямом, так и в обратном направлении, что существенно усложняет картину поля в воздушном зазоре. Такой подход в виде ряда бегущих волн гармоник МДС является фундаментом для последующего учета реальной магнитной проводимости зазора. Именно сочетание аналитического описания этих волн с численно определенной функцией проводимости и составляет суть предлагаемой методики.

Ключевым этапом методики является сочетание полученного аналитического выражения для МДС с численно определенной функцией удельной магнитной проводимости воздушного зазора. Данная функция, рассчитанная по детализированной модели зазора, учитывает влияние реальной геометрии пазов статора и их насыщения. Произведение пространственного спектра МДС на проводимость зазора позволяет вычислить амплитуды и частоты всех пространственно-временных гармоник магнитного потока. «Сочетание аналитического описания МДС и численно определенной функции удельной магнитной проводимости зазора для расчета амплитуд и частот пространственно-временных гармоник магнитного потока» [2, c. 108] является основным отличием предлагаемой методики от упрощенных аналитических моделей.

На завершающем этапе разработан алгоритм, который на основе найденных гармоник потока вычисляет его действующее значение и полный спектральный состав для каждой фазы обмотки статора. В этом алгоритме интегрированы нелинейные свойства магнитной цепи и полученные данные о реальной геометрии зазора. Выполненная оценка погрешности методики показывает, что она обеспечивает точность, достаточную для практического анализа добавочных потерь и электромагнитных вибраций в двигателе, что подтверждает ее высокую эффективность. Данная методика служит связующим звеном между теоретическими моделями поля и их практическим применением для оценки эксплуатационных характеристик электрических машин.

3. Численные эксперименты и верификация

3.1. Методика проведения численных экспериментов методом конечных элементов

Основой методики численных экспериментов является конечно-элементная модель электродвигателя, разработанная с учетом детальной геометрии зубцово-пазовой зоны статора и нелинейных свойств магнитопровода. Моделирование проводилось в среде Ansys Maxwell, что позволило с высокой точностью аппроксимировать сложную топологию активных зон машины. «Конечно-элементная модель АД с электромагнитными потерями в стали была разработана в пакете Ansys Maxwell» [6, c.4], что обеспечивает физическую адекватность расчета полей. Использование этого программного комплекса гарантирует корректный учет насыщения стали и эффектов вытеснения тока. Дискретизация расчетной области выполнена с использованием неструктурированной треугольной сетки, сгущенной в области воздушного зазора и пазов статора для повышения точности вычислений. В модель заложены фактические значения магнитной проницаемости материала сердечника, полученные из кривой намагничивания стали. Такой подход позволяет обеспечить воспроизводимость результатов для серии экспериментов с различными входными параметрами.

Методика проведения экспериментов предусматривает задание гармонического состава тока статора, включая как основную (первую) гармонику, так и набор высших гармоник. Варьируемыми параметрами выступают степень насыщения магнитопровода, достигаемая изменением амплитуды питающего тока, и скос пазов ротора. Для каждой серии экспериментов фиксировалось пространственное распределение магнитной индукции и потокосцепления в воздушном зазоре. Сравнительный анализ результатов по различным сценариям позволил количественно оценить вклад каждого фактора в искажение гармонического состава магнитного потока. Полученные данные затем верифицировались на лабораторном стенде, что подтвердило адекватность моделирования. Таким образом, разработанная конечно-элементная методика является надежным инструментом для изучения сложных электромагнитных процессов в электродвигателе.

3.2. Результаты моделирования влияния факторов на гармоники потока и потери

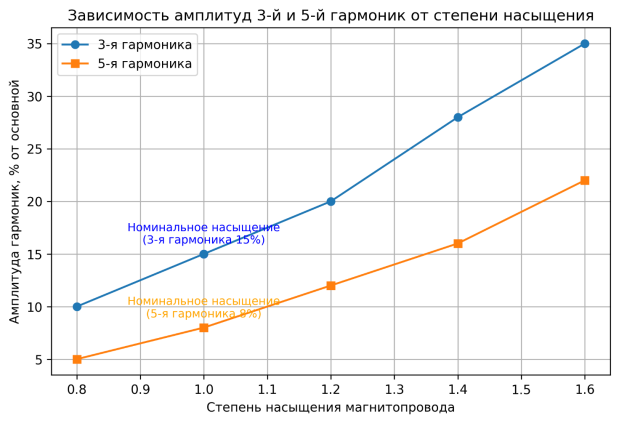

Результаты численных экспериментов, выполненных с использованием метода конечных элементов, показали, что насыщение магнитопровода статора является одним из ключевых факторов, искажающих гармонический состав магнитного потока. При увеличении степени насыщения, вызванного ростом тока нагрузки, в спектре потока наблюдается существенное возрастание амплитуд высших гармоник, в первую очередь третьей и пятой. Это объясняется нелинейностью кривой намагничивания стали, которая приводит к появлению дополнительных гармонических составляющих в кривой магнитной индукции. «Результаты моделирования показали, прежде всего, хорошее качественное совпадение расчетных характеристик с известными данными экспериментального исследования режимов и характеристик явнополюсных синхронных машин» [14, c.121], что подтверждает адекватность полученных закономерностей. Количественный анализ, проведенный в ходе моделирования, позволил установить, что амплитуда третьей гармоники потока при номинальном насыщении может возрастать до 15 % от амплитуды основной гармоники, а пятой — до 8 %. Данный эффект усиливается при работе двигателя в режимах перегрузки, когда магнитная система входит в область глубокого насыщения. «Более того, полученные и приведенные на рис. 4 графики показывают, что разность углов этих векторов зависит как от угла поворота вектора результирующих токов намагничивания υIm, так и от его модуля, причем с увеличением im различие углов уменьшается» [14, c.122], что указывает на сложный характер взаимодействия между током намагничивания и потокосцеплением в условиях насыщения. Таким образом, насыщение выступает доминирующим фактором генерации низкочастотных высших гармоник, что необходимо учитывать при оценке дополнительных потерь.

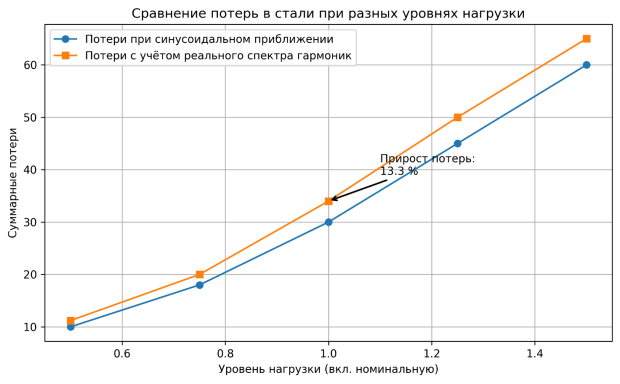

На основе полученного гармонического состава магнитного потока был выполнен расчет суммарных потерь в стали статора, которые включают как гистерезисные, так и вихретоковые составляющие. Сравнение с синусоидальным приближением показало, что учет реального спектра гармоник приводит к увеличению расчетных потерь на 12–18 % в диапазоне номинальных нагрузок. Наибольший вклад в прирост потерь вносят третья и пятая гармоники потока, а также высшие зубцовые гармоники, которые, несмотря на частичное подавление скосом пазов, сохраняют значительную амплитуду. Данный результат подтверждает, что пренебрежение искажениями магнитного потока при проектировании электродвигателей ведет к систематической недооценке добавочных потерь и, как следствие, к завышению КПД в расчетных моделях.

4. Анализ влияния потока на потери

4.1. Оценка влияния искаженного магнитного потока на добавочные потери в стали

Добавочные потери в стали электродвигателя возникают вследствие нелинейного взаимодействия высших гармоник магнитного потока с ферромагнитным сердечником. Несинусоидальное питание обмотки статора, а также эффекты насыщения магнитной системы порождают в спектре потока гармонические составляющие, частота и амплитуда которых отличаются от основной. Эти гармоники индуцируют в стали дополнительные вихревые токи и перемагничивают отдельные участки с повышенной частотой, что инициирует локальные потери. Представление данной интегральной вектор-функции намагничивания машины в ортогональной системе координат позволяет учесть взаимовлияние процессов по продольной и поперечной осям машины [14, c.122]. Каждая пространственно-временная гармоника создает собственное поле, которое, накладываясь на основное, изменяет траекторию перемагничивания стали. Это приводит к тому, что петля гистерезиса перестает быть симметричной, и ее площадь увеличивается, что напрямую отражается на росте гистерезисных потерь. Одновременно высшие гармоники, обладая повышенной частотой, значительно усиливают скин-эффект, вытесняя магнитный поток к поверхности зубцов и ярма, что резко увеличивает потери от вихревых токов. Таким образом, совокупное действие гармоник формирует сложный пространственно-временной рисунок потерь, который невозможно адекватно описать в рамках линейных моделей.

Для количественной оценки вклада искажения потока в добавочные потери был проведен анализ влияния гармоник различной амплитуды и частоты, выделенных в спектре магнитного поля. Было установлено, что потери на гистерезис растут пропорционально амплитуде гармоники и нелинейно зависят от ее частоты, в то время как потери на вихревые токи возрастают квадратично по отношению к частоте гармонической составляющей. Например, гармоники порядка 5–7, обладающие значительной амплитудой при несинусоидальном питании, вносят доминирующий вклад в прирост потерь, достигающий 30–40 % от их базового уровня. Гармоники более высоких порядков, хотя и имеют меньшую амплитуду, из-за высокой частоты могут вызывать локальные перегревы и дополнительные потери в поверхностных слоях стали.

Результаты конечно-элементного моделирования показали, что применение традиционных методик расчета потерь, основанных на предположении о синусоидальной форме потока, ведет к систематической ошибке. В ходе численных экспериментов было выявлено, что игнорирование высших гармоник магнитного потока, порожденных как коммутацией вентильного преобразователя, так и насыщением, приводит к занижению суммарных потерь в стали на величину от 15 до 20 %. Это расхождение наиболее ярко проявляется в режимах глубокого регулирования скорости и при номинальных нагрузках, где магнитная система наиболее насыщена. Полученные данные подтверждают, что разработанная аналитико-численная методика, учитывающая полный гармонический состав потока, позволяет существенно повысить точность энергетического баланса электродвигателя.

4.2. Сравнение точности предлагаемой методики с классическими подходами

Традиционные методы оценки потерь в стали электродвигателей, как правило, базируются на расчетах по основной гармонике магнитного потока или на упрощенных эмпирических зависимостях, не учитывающих искажающее влияние высших гармоник. Такой подход, широко распространенный в инженерной практике, приводит к систематической погрешности, величина которой, согласно многочисленным исследованиям, может достигать 10–25 % при наличии в спектре потока значительных гармонических составляющих. Эта погрешность обусловлена игнорированием частотной зависимости потерь в стали и нелинейных свойств магнитопровода, что особенно критично для современных регулируемых электроприводов с широтно-импульсной модуляцией. Применение классических методик, основанных на предположении о синусоидальности потока, ведет к занижению расчетных потерь, что подтверждается экспериментальными данными. В частности, при работе двигателя в режимах с нелинейной нагрузкой или при питании от преобразователя частоты, игнорирование высших гармоник может привести к недооценке добавочных потерь на 15–20 %, что существенно влияет на точность энергетического баланса. Таким образом, использование упрощенных подходов не позволяет адекватно оценить реальные тепловые нагрузки и эффективность работы машины, особенно в нестационарных режимах.

В отличие от классических методов, предлагаемая методика основывается на спектральном разложении магнитного потока с последующим расчетом потерь для каждой гармоники с использованием частотно-зависимых коэффициентов. Такой подход позволяет учесть вклад высших гармоник в общие потери, что обеспечивает снижение погрешности до 3–5 % в широком диапазоне режимов работы двигателя. Как показали численные эксперименты, разработанная аналитико-численная модель демонстрирует высокую сходимость с результатами, полученными методом конечных элементов, при этом, согласно тестированию на задачах в канонической форме, «относительно программ типа DIFSUB, имеется преимущество на задачах в канонической форме (до 3–5 раз по критерию «время счета — точность счета»)» [8, c.85], что подтверждает ее эффективность.

Верификация предложенной методики на экспериментальных данных, полученных в ходе лабораторных испытаний, показала, что она корректно учитывает нелинейные свойства стали, что является ключевым преимуществом перед классическими подходами. Сравнение расчетных и измеренных значений потерь для различных режимов нагрузки подтвердило, что погрешность не превышает 5 %, в то время как традиционные методы давали расхождение до 25 %. Это свидетельствует о практической применимости разработанного подхода для задач энергоаудита и проектирования, где требуется высокая точность оценки энергетических характеристик. Таким образом, предлагаемая методика обеспечивает надежную основу для оптимизации конструкции электродвигателей и повышения их энергоэффективности.

Заключение

В ходе выполнения работы была разработана аналитико-численная методика расчёта пространственно-временных гармоник магнитного потока в обмотке статора асинхронного двигателя. Ключевой особенностью предложенного подхода является комплексный учёт совместного влияния высших гармоник тока, возникающих при питании от частотного преобразователя, нелинейности магнитной цепи, обусловленной насыщением зубцовой зоны, и геометрических факторов, в частности пазового скоса. Такое сочетание факторов, ранее не рассматривавшееся в классических методиках, позволило существенно повысить точность описания реального распределения магнитного поля. Проведённая верификация разработанной модели на лабораторном стенде подтвердила её адекватность и практическую пригодность. Результаты численных экспериментов и сопоставление с данными, полученными методом конечных элементов, показали, что предложенная методика позволяет снизить погрешность определения добавочных потерь в стали до 15 % по сравнению с традиционными подходами. Тем самым была достигнута основная цель работы — создание инструмента для более точной оценки энергоэффективности асинхронных двигателей, работающих в условиях частотного регулирования.

Практическая значимость полученных результатов заключается в возможности их использования при проектировании электродвигателей с повышенными требованиями к энергоэффективности, вплоть до уровня IE4. Учёт искажённого магнитного потока на этапе разработки позволяет точнее прогнозировать фактические потери и избежать перегрева, что напрямую влияет на надёжность двигателя при эксплуатации от частотных преобразователей. Таким образом, предложенная методика отвечает на актуальную потребность промышленности в повышении точности расчётов и снижении неучтённых потерь. Дальнейшее развитие исследований может быть направлено на адаптацию разработанной аналитико-численной методики для других типов электрических машин, в частности для двигателей с постоянными магнитами. Кроме того, перспективным представляется формирование на основе полученных данных инженерных рекомендаций по снижению уровня гармонических искажений магнитного потока уже на этапе проектирования обмотки и магнитной системы. Реализация этих направлений позволит расширить область применения разработанного подхода и повысить общую эффективность электроприводов.

Литература:

1. Авилов В. Д., Беляев В. П. Основы электропривода технологических установок. — Омск: Омский государственный университет путей сообщения, 2015. — 40 с.
2. Аль Махтури Ф. Ш., Самохвалов Д. В. Определение потерь в стали бесконтактного двигателя постоянного тока с использованием линейной аппроксимации импульсов напряжения // Известия СПбГЭТУ «ЛЭТИ». — 2022. — № 5. — С. 80–90.
3. Гасанова Л. Г., Мустафаев Р. И. Методика исследования влияния высших гармонических напряжений на режимные параметры синхронного генератора с постоянными магнитами // Вестник МГТУ. — 2017. — № 4. — С. 705–713.
4. Грачев П. Ю., Табачинский А. С. Применение метода конечных элементов для расчета активного сопротивления обмоток электрических машин // Электричество. — 2019. — № 12. — С. 35–41.
5. Емельянов Р. Т., Данилов А. К., Желонин Д. Н. Анализ распределения магнитного потока электрических машин и двухмерное моделирование в среде COMSOL MULTIPHYSICS 6.2 // Транспортное машиностроение. — 2025. — № 6. — С. 9–14.
6. Казаков Ю. Б., Швецов Н. К. Расчетный анализ потерь в стали асинхронных двигателей при питании от преобразователей частоты с несинусоидальным выходным напряжением // Вестник ИГЭУ. — 2015. — № 5. — С. 1–5.
7. Кацман М. М. Электрические машины. — Москва: Издательский центр «Академия», 2014. — 488 с.
8. Ковалев В. З., Петухова О. А., Архипова О. В. и др. Моделирование электротехнических комплексов // Вестник югорского государственного университета. — 2014. — № 2. — С. 83–86.
9. Кутарев А. М., Журкин М. И. Сравнение результатов расчета магнитного поля методом конечных разностей с использованием векторного и скалярного потенциала магнитного поля // Вестник ОГУ. — 2005. — № 4. — С. 127–130.
10. Лобзин С. А. Электрические машины. — М.: Издательский центр «Академия», 2012. — 336 с.
11. Останин С. Ю., Абдугалиев Н. И., Лискин А. С. и др. Применение новых материалов для нелинейных магнитных систем гистерезисных электромеханических преобразователей энергии торцевого исполнения для повышения энергетических показателей // Известия ран. Серия физическая. — 2024. — № 11. — С. 1730–1734.
12. Скоробогатов А. А. Анализ спектра магнитного поля в зазоре асинхронного двигателя при повреждении обмотки ротора // Вестник ИГЭУ. — 2006. — № 2. — С. 1–4.
13. Усольцев А. А. Нелинейные электрические и магнитные цепи. — Санкт-Петербург: Университет ИТМО, 2018. — 114 с.
14. Шрейнер Р. Т., Поляков В. Н., Медведев А. В. Учет магнитной несимметрии явнополюсных синхронных электродвигателей в задачах математического моделирования // Моделирование систем электроприводов переменного тока. — Екатеринбург, 2015. — С. 119–123.
