Экспериментальное определение величины мощности, необходимой для привода цилиндрической дорожно-коммунальной щетки с синтетическим ворсом | Статья в журнале «Молодой ученый»

Автор:

Рубрика: Технические науки

Опубликовано в Молодой учёный №3 (137) январь 2017 г.

Дата публикации: 23.01.2017

Статья просмотрена: 29 раз

Библиографическое описание:

Федотов А. Г. Экспериментальное определение величины мощности, необходимой для привода цилиндрической дорожно-коммунальной щетки с синтетическим ворсом // Молодой ученый. — 2017. — №3. — С. 177-180. — URL https://moluch.ru/archive/137/38557/ (дата обращения: 17.10.2018).



В данной работе была экспериментально определена сила прижатия щетки в зависимости от деформации ворса щетки. Построены графики и сделаны выводы на основе полученных данных. Так же был разработан стенд для эксперимента.

Ключевые слова: привод, подметательная щетка

Работа выполняется с целью ознакомления с дорожно-коммунальной щеткой, ее конструкцией.

Деформация ворса щетки:

Деформация, измеренная до поверхности скалки весов.

Таблица 1

Данные экспериментального исследования способом 1

Номер изм.

k абсолютная, см

k относительная,%

L, см

F, Н

F max, Н

1

0

0

50,3

0

0

2

0,4

100,00 %

49,9

1,2

2,7

3

0,7

42,86 %

49,5

2,7

4,3

4

1,1

36,36 %

49

5

8

5

1,5

26,67 %

48,4

8

9,5

6

2

25,00 %

48

16,5

17,7

7

2,2

9,09 %

47,6

18

19,2

8

2,6

15,38 %

47,3

28,3

28

9

3,1

16,13 %

46,8

36

38

10

3,3

6,06 %

46,3

37,5

39

11

4

17,50 %

45,3

45

47

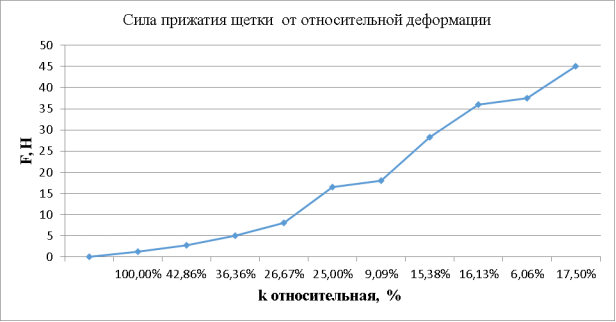

Рис. 1. Зависимость F от k относительной

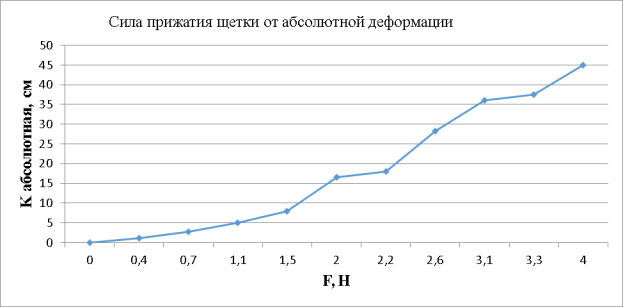

Рис. 2. Зависимость F от k абсолютной

Наблюдается постепенное нарастание силы прижатия от величины деформации, за исключением интервала между 5 и 6 измерением. После 1,5 см деформации идет резкое увеличение силы прижатия щетки, что сигнализирует нам об участке, где идет повышенный износ щетки. В дальнейшем износ только увеличивается.

Деформация, измеренная до поверхности стола

Таблица 2

Данные экспериментального исследования способом 2

Номер изм.

L, см

F, H

k абсолютная, см

K относительная, см

1

27

0

0

0

2

26,5

4,6

0,4

100 %

3

26

5,6

0,9

56 %

4

25,5

7,5

1,3

31 %

5

25

21

1,8

28 %

6

24,5

23

2,2

18 %

7

24

28,3

2,7

19 %

8

23,5

33,2

3,3

18 %

9

23

37,5

3,8

13 %

10

22,5

41

4,2

10 %

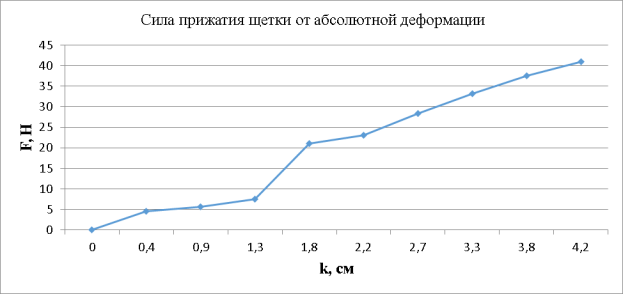

Рис. 3. Зависимость F от k абсолютной

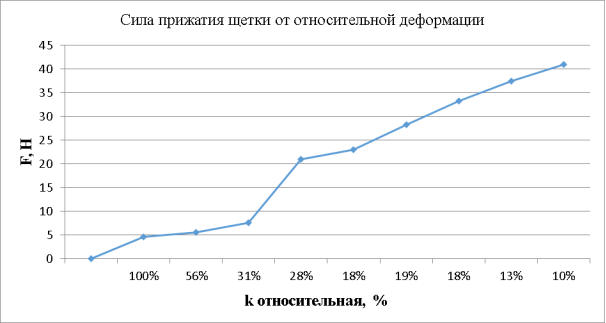

Рис. 4. Зависимость F от k относительной

Особых отличий от первого способа нет. Выводы можно сделать такие же. После 1.5 см деформации идет резкое увеличение силы прижатия щетки и как следствие — повышенный износ щетки.

Сравнение полученных результатов: результаты, полученные способом 1 и 2, показывают одни и те же результаты. При нарастании деформации идет увеличение силы прижатия. Результаты похожи потому, что кроме точки отсчета (измерения) ничего не изменилось. Была просто взята другая точка измерения, поэтому и результаты измерений должны быть одинаковыми. Различия между измерениями 1 и 2 способом незначительны.

Разработка принципиальной схемы экспериментального стенда с электронными весами.

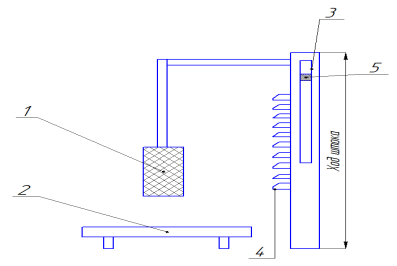

Рис. 5. Схема экспериментального стенда

Стенд состоит из:

  1. Щетки
  2. Электронных весов
  3. Штока
  4. Делений через интервалы
  5. Рукоятки штока

Вывод: в ходе выполнения работы была экспериментально определена сила прижатия щетки в зависимости от деформации ворса щетки. Построены графики и сделаны вывод на основе полученных данных. Разработан стенд для эксперимента, используя электронные весы.

Литература:

  1. Бургонутдинов А. М. Машины для строительства, ремонта и содержания автомобильных дорог.Ч.3:Техника и оборудование для ремонта и содержание автомобильных дорог: учеб.пособие/А. М. Бургонутдинов, В. С. Юшков.– Пермь: Изд-во Перм. нац. исслед. политехн. ун-та,2011.-212 с.
  2. Машины для городского хозяйства/Г. Л. Карабан, В. И. Баловнев, И. А. Засов, Б. А. Лифшиц.– М.:Машиностроение,1988,272 с.
