В настоящее время в России используются различные виды нефтехранилищ. Рассмотрим их классификации.

Хранилища нефтепродуктов — это промышленные комплексы (нефтебазы, терминалы) с резервуарами для временного или долговременного хранения нефти и топлива.

Хранилища нефтепродуктов подразделяются: По месту установки — надземные, полуподземные, подземные и подводные.

1. Надземные — это вертикальные цилиндрические резервуары (РВС) или горизонтальные резервуары.
2. С полуподземным размещением — с заглублением от одной трети до всего объёма ёмкости целиком, при этом её горловина расположена выше нулевой отметки. Они подразделяются на траншейные, прямоугольные и цилиндрические.
3. Подземные: шахтные — расположены в непроницаемых горных породах (гипс, известняк) в пластинчатых грунтах — создаются с помощью взрывов, выщелачивания — в соляных пластах, размываемых водой, льдогрунтовые — в породах вечной мерзлоты.
4. Подводные — используются для хранения нефти в местах морской добычи, локализованы под водой.

Структура разделения нефтехранилищ представлена (рис. 1).

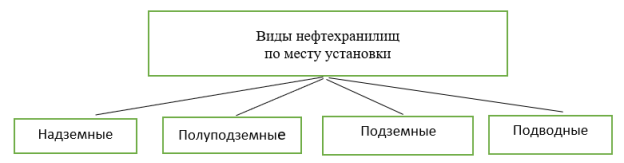

Рис. 1. Структура нефтехранилищ по месту установки

По принципу оперативной деятельности нефтебазы делятся на:

Перевалочные — предназначены для перегрузки нефтепродуктов с одного вида транспорта на другой. Их размещают на берегах судоходных рек и озёр, вблизи морских портов, железнодорожных магистралей.

Распределительные — предназначены для непродолжительного хранения нефтепродуктов и снабжения ими потребителей обслуживаемого района. Их разделяют на оперативные, обслуживающие местных потребителей и сезонного хранения предназначенные как для местных потребителей, так и для компенсации неравномерности подачи нефтепродуктов на оперативные нефтебазы.

Перевалочно-распределительные нефтебазы совмещают функции перевалочных и распределительных нефтебаз.

Структура нефтехранилищ по принципу оперативной деятельности представлена на рис. 2.

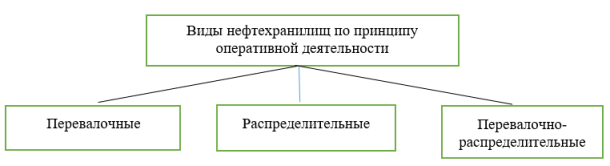

Рис. 2. Структура нефтехранилищ по принципу оперативной деятельности

По транспортным связям нефтебазы делятся на железнодорожные, водные, водно-железнодорожные, трубопроводные и базы получающие нефтепродукты автотранспортом.

Структура разделения нефтехранилищ по транспортным связям представлена на рис. 3.

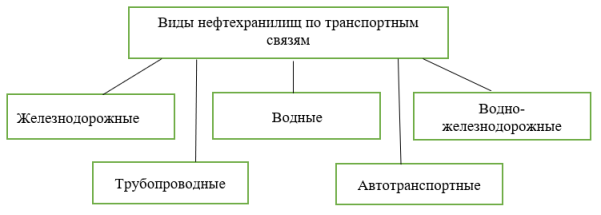

Рис. 3. Структура нефтехранилищ по транспортным связям

По номенклатуре хранения нефтепродуктов различают нефтебазы общего хранения для светлых нефтепродуктов, для темных нефтепродуктов и др.

Хранилища нефтепродуктов классифицируются по объёму резервуаров:

Малогабаритные (малые) — до 100–200 м ³ ;

Среднегабаритные — от 100 до 1000 м ³ ;

Крупногабаритные — более 1000 м ³ .

Структура разделения нефтехранилищ по объёму резервуаров (рис. 4).

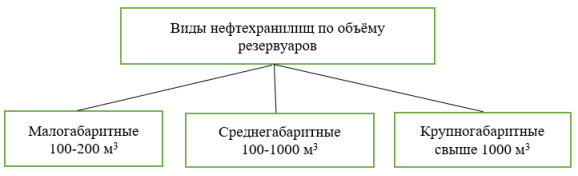

Рис. 4. Структура нефтехранилищ по объёму резервуаров

Хранилища нефтепродуктов по конструктивному решению делятся на:

Вертикальные (РВС) для больших объёмов;

Горизонтальные (РГС) для меньших объёмов, с подземным или надземным размещением.

Вертикальные резервуары делятся в свою очередь на следующие типы:

— со стационарной крышей без понтона (РВС);

— со стационарной крышей с понтоном (РВСП);

— с плавающей крышей (РВСПК).

Выбор резервуара определяют условия климатической зоны, расположение ёмкостей.

Структура разделения нефтехранилищ по конструктивному решению (рис. 5).

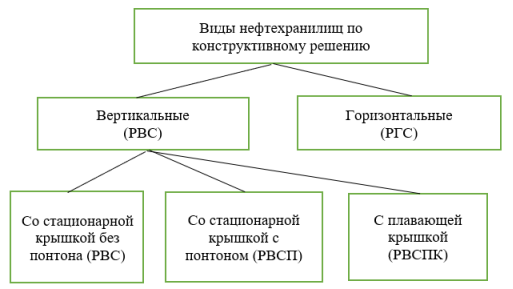

Рис. 5. Структура нефтехранилищ по конструктивному решению

Корпуса резервуаров для хранения нефти могут быть:

— цилиндрическими — вид с малой металлоёмкостью, без ограничений по вместимости, простой в изготовлении и обслуживании.

— сферическими — конструкция из сварных листов до 30 мм, из-за специфической округлой формы их устанавливают на кольца из железобетона.

— каплевидные — бескаркасные ёмкости для нефтепродуктов, которые производят из мягких материалов и собирают из элементов.

Хранилища нефтепродуктов классифицируются по материалу основной ёмкости:

— металлические (сталь, алюминий).

Углеродная сталь — самый популярный материал (РГС, РВС) для всех видов и объемов, но требует защиты от коррозии.

Нержавеющая сталь — применяется для агрессивных сред, например, нефти с высоким содержанием солей.

Алюминий — используется для некоторых видов резервуаров.

— железобетонные — надежные, прочные и устойчивые к разрушениям, но тяжёлые и сложные в транспортировке. Строятся сборными или монолитными, для средних и крупных объектов. Они подходят для мазута, битума и подобных смесей;

— неметаллические.

Полимеры — полиэтилен, полипропилен для малых объёмов, легкие коррозионностойкие.

Стеклопластик — хорошая коррозионная стойкость, лёгкий, используется для небольших объёмов.

Резинотканевые — лёгкие, мобильные для временного хранения.

Природно-пустотные — используются естественные или искусственно созданные пустоты (шахтные, ледяные) для больших объёмов.

Структура разделения нефтехранилищ по материалу основной ёмкости (рис. 6).

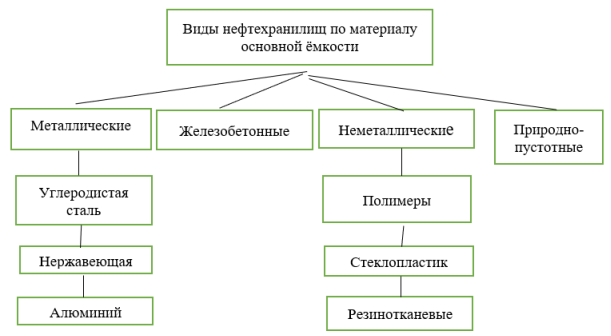

Рис. 6. Структура нефтехранилищ по материалу основной ёмкости

Выбор материала основной емкости зависит от:

1. объёма хранилища;
2. типа хранимого нефтепродукта (бензин, дизель, мазут, агрессивные смеси);
3. условий эксплуатации (температура, сейсмичность);
4. требований к мобильности и скорости развертывания.

Хранилища нефтепродуктов классифицируются по полезному объёму от малых (3–200 м ³ для горизонтальных РГС) до очень крупных (до 100000 м ³ для вертикальных РВС), а также подземных (до 150000 м ³ ). Используются вертикальные (РВС) и горизонтальные (РГС) резервуары, сферические и двустенные. Их выбор зависит от объёма, типа продукта и места расположения.

Малые объёмы (3–200 м ³ ) — горизонтальные стальные резервуары (РГС) часто используются на АЗС и складах ГСМ.

Средние объёмы (1000–10000 м ³ ) — вертикальные резервуары (РВС) для бензина и других легковоспламеняющихся жидкостей.

Крупные объёмы (от 10000 до 50000 м ³ ).

Особо крупные (свыше 50000 м ³ ).

Резервуары также классифицируются по классам опасности:

Класс 4 — объём менее 100 м ³ ;

Класс 3 — объём от 1000 до 10000 м ³ ;

Класс 2 — объём от 10000 до 50000 м ³ ;

Класс 1 — объём свыше 50000 м ³ .

Нефтехранилища также классифицируются по способу размещения:

— наземные — полностью над землёй, вертикальные и горизонтальные;

— полуподземные — основная часть в земле, горловина наверху;

— подземные — полностью под землёй;

— подводные — используются в морской добыче.

При наземном способе хранения используются вертикальные цилиндрические резервуары — РВС, горизонтальные стальные РГС. Они располагаются полностью над поверхностью земли. Это самый распространенный и экономный вариант. Используются для разных объёмов и вида продуктов, могут быть одно стенными и двустенными.

При полуподземном способе хранения значительная часть резервуара заглублена в грунт (от 1/3 до всего объема). Горловина остается на поверхности. Это обеспечивает естественное утепление и экономит место.

При подземном способе хранения резервуары полностью заглублены в грунт. Позволяют экономить пространство, не портят ландшафт, применяют для долговременного хранения и стратегических объектов. Могут быть горизонтальными (РГСП) или создаваться в специальных геологических условиях.

Виды подземных хранилищ (специфические):

— в отложениях каменной соли: создаются методом выщелачивания соли;

— в пластичных породах: строятся с применением глубинных взрывов;

— шахтные: создаются в горных выработках;

— льдогрунтовые: используют мёрзлые грунты.

При подводном способе хранения используют вертикальные резервуары, погруженные в воду (часто морскую), хранят нефть на «водяной подушке» или с диафрагмой.

Выводы.

Согласно открытым данным наибольшим объёмом и запасом в России и мире обладают надземные нефтехранилища. Они занимают до 70–80 % от общего количества хранимых нефтепродуктов. Далее следуют надземные хранилища нефти, они занимают 10–15 % от общей доли хранимых нефтепродуктов. В настоящее время идёт активное развитие этого направления для создания крупных стратегических запасов с высокой степенью безопасности. Последнее место занимают подводные нефтехранилища. На них приходится не более 5–10 % объема хранимой нефти. Это направление также является перспективным, особенно в условиях создания портовой инфраструктуры Арктики.

Литература:

1. Абдурашитов С. А. Трубопроводы для сжиженных газов/ Абдурашитов С. А.., А. А. Тупиченков//. — М.: Недра, 1965. — 215 с.
2. Бобрицкий И. В., Юфин В. А. Основы нефтяной и газовой промышленности. — М.: Недра, 2020. — 200 с.
3. Бобровский С. А. Газовые сети и газохранилища. — М.: Недра, 1980. -413 с.
4. Бородавкин П. П. Сооружение магистральных трубопроводов. — М.: Недра, 1987. — 471 с.
5. Техника и технология транспорта и хранения нефти и газа / Ф. Ф. Абузова, Р. А. Алиев, В. Ф. Новоселов и др. — М.: Недра, 1992. — 320 с.
6. Жила А. В. Газовые сети и установки. Изд. Академия 2005, с. 234.
7. Брюханов О. Н. Основы эксплуатации оборудования и систем газоснабжения: Учебник- М.: ИНФРА — М, 2005–256 с.
