Очистка природного газа от капельной жидкости и механических примесей осуществляется в низкотемпературных газосепараторах (НТГС), эффективность которых зависит от распределения потока внутри аппарата. Цель работы — исследование процесса сепарации и оценка эффективности модернизации конструкции методом численного моделирования.

Анализ исходной конструкции и постановка задачи исследования

В исходной конструкции низкотемпературного газосепаратора применяется отклоняющее устройство, обеспечивающее изменение направления и частичное закручивание потока.

Анализ процесса сепарации показал, что существует неравномерное распределение газожидкостного потока перед входом в циклонные элементы. В результате происходит концентрация жидкости и механических примесей в пристенной зоне аппарата, что приводит к перегрузке периферийных и недостаточной загрузке центральных циклонных элементов.

Таким образом, эффективность работы низкотемпературного газосепаратора определяется равномерностью распределения потока.

Методика численного моделирования

Исследование проводилось методом численного моделирования в программном комплексе Solid Works Flow Simulation на основе геометрической модели низкотемпературного газосепаратора.

Изначально заданы исходные частицы водометанольной смеси, газоконденсата и механических примесей диаметром от 1 мкм до 150 мкм.

В ходе моделирования анализировались распределение скоростей, траектории движения частиц, характер движения газожидкостного потока и загрузка циклонных элементов.

Полученные результаты использовались для оценки эффективности исходной конструкции и разработки предложенной модернизации.

Результаты исследования исходной конструкции

Установлено, что распределение газожидкостного потока внутри аппарата сопровождается повышенной концентрацией частиц в пристенной области корпуса.

Полученные результаты демонстрируют выраженную концентрацию капельной фазы в периферийной части аппарата. Наблюдаемое перераспределение потока приводит к повышенной загрузке части циклонных элементов. Распределение механических примесей также подтверждает концентрацию частиц в пристенной зоне аппарата и недостаточную загрузку центральных циклонных элементов.

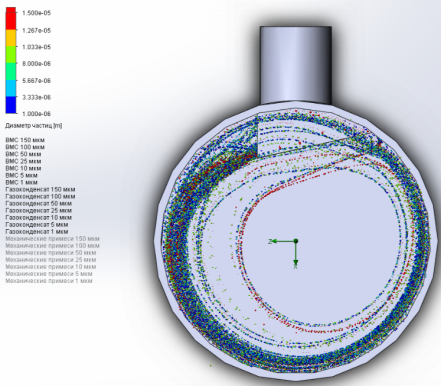

Рис. 1. Анимация движения частиц на тарелке для водометанольной смеси и газоконденсата для исходной конструкции НТГС

При максимальных режимах эксплуатации это может приводить к локальной перегрузке циклонных элементов и снижению эффективности очистки газа.

Полученные результаты подтвердили целесообразность модернизации конструкции.

Разработка модернизированной конструкции

Предлагаемая модернизация предусматривает замену отклоняющего устройства на газораспределительное для выравнивания потока и обеспечения равномерной загрузки циклонных элементов.

Эффективность модернизации оценивалась методом повторного численного моделирования.

Результаты моделирования показывают более равномерное распределение жидкой фазы по площади сепарационной тарелки и снижение локальной концентрации частиц. Распределение механических примесей также демонстрирует устранение выраженной пристенной концентрации и более полное использование площади сепарационной тарелки. Исходя из геометрии низкотемпературного газосепаратора и заданных условий в Solid Works Flow Simulation была разработана предварительная конструкция газораспределительного устройства.

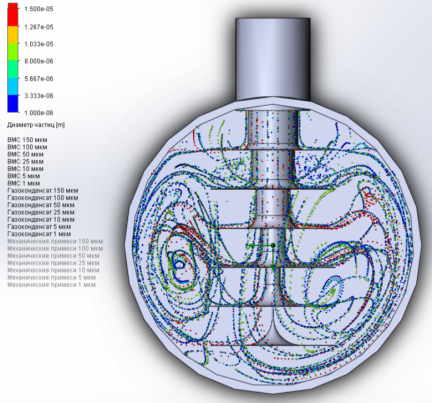

Рис. 2. Анимация движения на тарелке для водометанольной смеси и газоконденсата для предлагаемой конструкции НТГС

Сравнительный анализ эффективности сепарации

Для оценки эффективности модернизации проведено сравнение показателей исходной и предлагаемой конструкции.

Результаты моделирования показывают положительное влияние изменения структуры потока на работу аппарата.

Для частиц газоконденсата и водометанольной смеси размером 25–100 мкм, а также механических примесей 10–100 мкм эффективность сепарации увеличивается в среднем на 5 %.

Для фракции 1–10 мкм наблюдается снижение эффективности порядка 5 %, связанное с устранением локальных зон повышенных скоростей.

В целом модернизация приводит к улучшению показателей:

— общая эффективность сепарации увеличивается на 0,57 %;

— эффективность удаления механических примесей — на 1,86 %.

Полученные результаты подтверждают влияние равномерности распределения потока на эффективность работы газосепаратора.

Таблица 1

Сравнение эффективности сепарации исходного и предлагаемого низкотемпературного газосепаратора

Выводы

Установлено, что снижение эффективности работы низкотемпературного газосепаратора вызвано неравномерным распределением газожидкостного потока из-за конструкции входного отклоняющего устройства. Модернизация с заменой его работы низкотемпературного на газораспределительное устройство обеспечивает более равномерное распределение потока и повышает общую эффективность сепарации на 0,57 %. Для частиц 10–100 мкм эффективность возрастает примерно на 5 %, при этом снижение улавливания мелкой фракции компенсируется её последующим удалением в циклонных элементах. Результаты подтверждают эффективность предложенной модернизации.
