1. Введение
Разработка надежного программного обеспечения в условиях микросервисной архитектуры требует создания гибких и легко масштабируемых систем автоматического контроля качества. Написание автотестов без предварительного проектирования их архитектуры приводит к возникновению «хрупких» тестов, которые жестко привязаны к конкретному окружению, часто ломаются и требуют высоких затрат на поддержку.
Целью настоящей работы является разработка концептуальной платформо-независимой модели комплекса интеграционного тестирования, формализация сценариев взаимодействия пользователей с системой и построение модели состояний жизненного цикла интеграционного теста.
2. Анализ ролей и прецедентов использования
Проектируемый комплекс интеграционного тестирования является междисциплинарным инструментом, объединяющим задачи различных участников команды разработки программного обеспечения. В рамках системного анализа были выделены три ключевые роли (актора) и прецеденты их взаимодействия с системой:
Разработчик (Developer). Основная задача — написание интеграционных сценариев параллельно с созданием бизнес-логики. Разработчик осуществляет локальный запуск тестов для мгновенной проверки работоспособности своего кода перед отправкой изменений в общий репозиторий, а также анализирует детальные отчеты и логи в случае обнаружения дефектов.
Специалист по контролю качества (QA Engineer). Отвечает за расширение тестового покрытия, параметризацию сценариев, подготовку тестовых наборов данных и анализ регрессионных ошибок на системном уровне.
Инженер по автоматизации инфраструктуры (DevOps/Infrastructure Engineer). Интегрирует разработанный комплекс в общий конвейер непрерывной доставки (CI/CD), настраивает автоматические триггеры запуска и обеспечивает выделение вычислительных ресурсов под временные тестовые контейнеры.
Разработанная модель прецедентов гарантирует, что система предоставляет удобные интерфейсы управления для каждого участника жизненного цикла разработки.
3. Концептуальная компонентная архитектура
Для обеспечения гибкости и независимости от конкретных языков программирования и баз данных была спроектирована концептуальная платформо-независимая архитектура тестового комплекса. Система структурно разделена на два изолированных контура:
Тестовое окружение (Test Environment). Содержит модули управления выполнением тестов:
Модуль управления жизненным циклом — координирует запуск всей сессии тестирования и сбор результатов.
Модуль оркестрации окружения — автоматически инициализирует и останавливает инфраструктурные зависимости.
Механизм очистки данных — отвечает за мгновенное приведение баз данных в исходное состояние перед каждым тестом.
Тестовый клиент — имитирует вызовы к прикладному программному интерфейсу (API).
Изолированная среда выполнения (Execution Environment). Представляет собой временную песочницу, в которой разворачиваются:
Контур приложения — тестируемый микросервис со всеми своими конфигурациями.
Контур данных — полноценная тестовая база данных, изолированная от продуктовых хранилищ.
Такое разделение позволяет легко масштабировать систему и заменять отдельные модули (например, переходить на другую СУБД) без переработки ядра тестового комплекса.

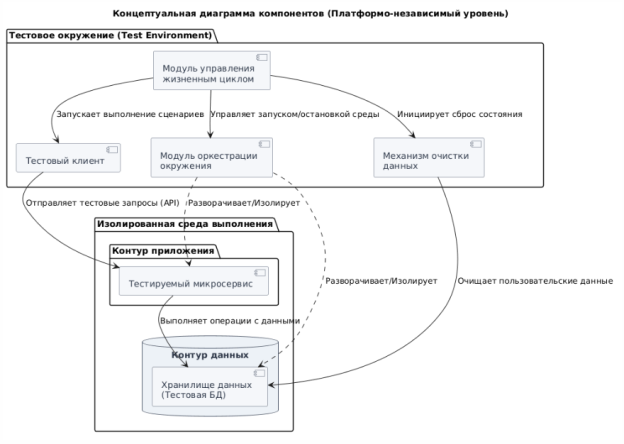

Рис. 1. Диаграмма компонентов
4. Моделирование состояний и жизненного цикла теста
Для обеспечения предсказуемости и стабильности результатов прогона автотестов был детально смоделирован их жизненный цикл. С помощью диаграммы состояний выделены следующие ключевые фазы системы:
Ожидание. Тестовая сборка помещается в очередь непрерывной интеграции и ожидает выделения свободного сборочного агента.
Подготовка. Происходит автоматическое развертывание изолированных контейнеров с базой данных и запуск веб-сервера с тестируемым микросервисом. Настраиваются необходимые заглушки для внешних систем.
Выполнение. Тестовый клиент последовательно отправляет запросы к микросервису, а база данных очищается перед каждым шагом для соблюдения принципа независимости тестов.
Ветвление (Успех / Неудача). В зависимости от прохождения проверок формируется либо успешный статус, либо подробный отчет с описанием ошибок и трассировкой стека для разработчиков.
Отчет и завершение. Генерируются итоговые файлы результатов тестирования в стандартных форматах, после чего все временные контейнеры утилизируются для освобождения ресурсов сервера.
5. Заключение
Проектирование концептуальных моделей на платформо-независимом уровне позволило заложить надежный фундамент для последующей программной реализации автотестов. Разработанная компонентная архитектура и формализованный жизненный цикл тестов позволяют исключить взаимное влияние тестов друг на друга, гарантируют стабильность результатов и обеспечивают легкую интеграцию комплекса в конвейеры непрерывной поставки ИТ-предприятия.
Литература:
- Коберн А. Современные методы описания функциональных требований к системам. — М.: Лори, 2019. — 263 с.
- Ньюмен С. Создание микросервисов. — СПб.: Питер, 2021. — 416 с.
- Гамма Э., Хелм Р., Джонсон Р., Влиссидес Дж. Приемы объектно-ориентированного проектирования. Паттерны проектирования. — СПб.: Питер, 2020. — 368 с.
