1. Введение
При выполнении земляных работ и разработке горных пород методом буровзрывных работ расстояние между зарядами имеет важное значение для эффективности разрушения массива, формы выемки и удобства последующей погрузки после взрыва. Если расстояние между зарядами слишком мало, происходит чрезмерная концентрация энергии взрыва, что приводит к разрушению сверх проектных параметров и увеличению расхода взрывчатых веществ. Напротив, при слишком большом расстоянии образуются подошвенные выступы или неразрушенные зоны между взрывными воронками.
В настоящее время многие исследования посвящены механизму разрушения горных пород одиночным зарядом в полубесконечной среде. Однако теоретические исследования и численное моделирование взаимодействия двух близко расположенных сосредоточенных зарядов пока ограничены, особенно для случая формирования выбросной воронки в среде со свободной поверхностью.
Поэтому исследование закономерностей взаимодействия полей напряжений и определение рационального расстояния между зарядами имеет важное научное и практическое значение, способствуя повышению эффективности взрывных работ, снижению стоимости строительства и обеспечению требуемых размеров выемки согласно проекту.
2. Теоретические основы
2.1. Разрушающее действие одиночного заряда, расположенного вблизи свободной поверхности
Согласно гидродинамической теории, при взрыве сосредоточенного заряда в полубесконечной среде воздействие взрыва в каждой точке рассматривается как действие реального заряда C⁺ и мнимого заряда C⁻, расположенного симметрично относительно свободной поверхности. Реальный заряд вызывает движение частиц среды от центра взрыва, тогда как мнимый заряд оказывает противоположное действие — притягивает частицы к центру взрыва. Таким образом, каждая частица среды получает два вектора скорости. Результирующий вектор определяется суммированием этих скоростей, и если его величина превышает критическую скорость, среда в данной точке разрушается [1, 2, 4, 6].
Рис. 1. Схема взаимодействия реального и мнимого заряда в полубесконечной среде
Рассмотрим произвольную точку A, расположенную на границе взрывной воронки на глубине x относительно свободной поверхности.
Составляющая скорости в точке A, вызванная реальным зарядом C⁺:
Составляющая скорости, вызванная мнимым зарядом C⁻:
Суммарная скорость от реального и мнимого зарядов:
=>
=>
=>
где:
Частица среды в точке A разрушается при условии достижения критической скорости:
2.2. Построение и анализ модели действия двух близко расположенных сосредоточенных зарядов
Предположим, что два сферических заряда C₁ и C₂ взрываются в полубесконечной горной среде. Заряды размещены вблизи свободной поверхности с целью формирования выбросной воронки. Согласно гидродинамической теории, частицы среды испытывают воздействие скоростей от обоих зарядов C₁ и C₂, а также от их мнимых зарядов (C⁻), симметричных относительно свободной поверхности.
Рассмотрим точку A, расположенную на плоскости между двумя зарядами на глубине x. Разрушение в точке A происходит тогда, когда результирующая скорость достигает критического значения.
Рис. 2а. Векторы скорости заряда C₁ и мнимого заряда (C - )
Рис. 2б. Векторы скорости заряда C₂ и мнимого заряда (C - )
Рис. 2в. Суммарные векторы скорости зарядов C₁, C₂ и мнимых зарядов (C⁻)
Пунктир — — — контур выбросной воронки при различных значениях расстояния a
Составляющая результирующей скорости, вызванная реальным зарядом C⁺ и мнимым зарядом C⁻, определяется по формулам (3) и (4) и имеет вид:
=>
Составляющая результирующей скорости, вызванная реальным зарядом C⁺ и мнимым зарядом C⁻, в соответствии с формулами (3) и (4) имеет вид:
=>
Составляющая результирующей скорости, вызванная реальным зарядом C⁺ и двумя мнимыми зарядами C⁻, имеет вид:
Частица массива горных пород в точке A разрушается, когда результирующая скорость, действующая на неё, достигает критического значения:
3. Численное моделирование в программном комплексе ANSYS AUTODYN
3.1. Исследуемая модель
Для моделирования использовалась программа ANSYS AUTODYN для исследования процесса взрыва двух зарядов TNT в бетонной среде.
Основные допущения:
— Два одинаковых заряда TNT размещены в бетоне вблизи свободной поверхности для формирования выбросной воронки с постоянной глубиной заложения W = h = 20 см; расстояние между зарядами a варьируется.
Параметры модели:
— Масса каждого заряда: Q = 120 г;
— Приведённый радиус заряда: r = 2,6 см;
— Глубина заложения: W = 20 см;
— Расстояние между зарядами: a = 10; 20; 30 см;
— Размеры расчётной области: 1000 × 1500 мм;
— Среда моделирования: взрывчатое вещество TNT; бетон; воздух.

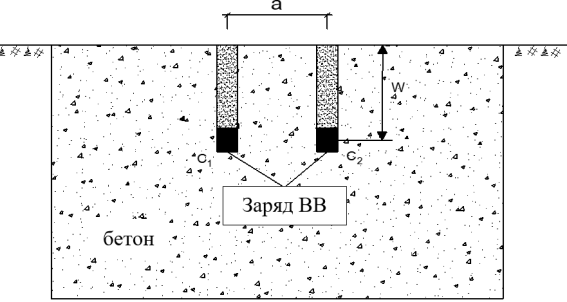

Рис. 3. Схема расположения двух зарядов
3.2. Процесс моделирования
Моделирование выполнялось в несколько этапов:
— Построение геометрической модели;
— Разбиение на конечные элементы;
— Задание материалов и граничных условий;
— Задание условий инициирования;
— Решение задачи и обработка результатов.
Расчётная модель задачи представлена на рис. 4.
Рис. 4. Модель задачи до инициирования
При последовательном решении задач с расстоянием a = 10; 20; 30 см получены изображения выбросных воронок, представленные на рисунках 5, 6 и 7.
Рис. 5. Выбросная воронка при a = 10 см
Рис. 6. Выбросная воронка при a = 20 см
Рис. 7. Выбросная воронка при a = 30 см
3.3. Результаты моделирования
На основе результатов моделирования получены следующие данные:
Таблица 1
Сводная таблица результатов
|
№ |
Масса заряда C (г) |
Глубина заложения W (см) |
Расстояние a (см) |
Глубина разрушения x (см) |
Примечание |
|
1 |
120 |
20 |
10 |
22 |
Разрушение глубже уровня заложения |
|
2 |
120 |
20 |
20 |
18 |
Образуется небольшой подошвенный выступ |
|
3 |
120 |
20 |
30 |
0 |
Значительный подошвенный выступ; зона между зарядами не разрушена |
Замечание: Оптимальное расстояние между двумя зарядами, при котором не образуется подошвенный выступ:
3.4. Сравнение с эмпирической формулой
Оптимальное расстояние между сосредоточенными зарядами в одном ряду определяется выражением:
Расчёт для трёх случаев:
Таблица 2
Значения a, вычисленные по эмпирической формуле
|
№ |
n |
w |
a |
Примечание |
|
1 |
0,5 |
20 |
15,6 |
слабый выброс |
|
2 |
1 |
20 |
20 |
нормальный выброс |
|
3 |
1.5 |
20 |
25 |
усиленный выброс |
Для групповых зарядов оптимальным является режим нормального выброса породы (n = 1), обеспечивающий максимальные размеры выбросной воронки без образования гребней между соседними воронками. Принимается n = 1 и a = 20 см.
Полученные численные результаты хорошо согласуются с эмпирическими зависимостями.
4. Предложения по управлению паспортом буровзрывных работ
При размещении заряда на критической глубине
— Если глубина подошвенного выступа Δ > 0 — уменьшить расстояние a между зарядами;
— Если Δ < 0 — увеличить расстояние a между зарядами;
— Оптимальное расстояние достигается при Δ = 0 (
5. Заключение и рекомендации
5.1. Заключение
— Разработана теоретическая модель взаимодействия двух сосредоточенных зарядов в полубесконечной среде со свободной поверхностью.
— При одинаковой массе заряда и глубине заложения изменение расстояния между зарядами существенно влияет на форму и размеры выбросной воронки.
— Чем ближе расположены заряды, тем выше концентрация энергии взрыва; при увеличении расстояния энергия рассеивается.
— При малом расстоянии между зарядами образуется непрерывная взрывная щель; при большом — возникают неразрушенные зоны и подошвенные выступы.
5.2. Рекомендации
При определении расстояния между зарядами в одном ряду и между рядами необходимо учитывать: массу заряда, радиус разрушения и назначение взрыва.
— Выполнять серию малых взрывов перед крупным для повышения точности результатов;
— При проведении взрывных работ выбирать метод мгновенного или короткозамедленного взрывания для повышения эффективности;
— В неоднородных горных породах производить экспериментальный подбор оптимального расстояния между зарядами.
Литература:
- Хо Ши Зяо, Дам Чонг Тханг, Ле Ван Куен, Хоанг Туан Чунг. Химические взрывы: теория и практика. — Ханой: Издательство «Наука и техника», 2010.
- Нгуен Ван Тинь, Дам Чонг Тханг, Нгуен Хоай Нам. Буровзрывные работы. — Ханой: Издательство Народной армии, 2012.
- Дам Чонг Тханг, Буй Суан Нам, Чан Куанг Хиеу. Взрывные работы в горной промышленности и строительстве. — Ханой: Издательство естественных наук и технологий, 2015. — С. 153–160.
- Нгуен Куанг Чунг, Ле Хонг Дык, Во Тхань Тунг. Взрывные работы. Том 1. — Ханой: Военно-техническая академия, 1998.
- Нгуен Куанг Чунг, Во Тхань Тунг. Взрывные работы. Том 2. — Ханой: Военно-техническая академия, 2005.
- Дам Чонг Тханг, Нгуен Хыу Ха, Фан Тхань Чунг. Основы теории взрыва. — Ханой: Военно-техническая академия, 2022.
- Дам Чонг Тханг, Нгуен Хыу Ха, Фан Тхань Чунг, Ле Хонг Хай. Взрывные работы в строительстве. — Ханой: Военно-техническая академия, 2023.
- Руководство для инженерных войск: подрывные работы. — М.: Военное издательство Министерства обороны СССР, 1961.
- Henrych J. The Dynamics of Explosion and Its Use. — Prague: Academia, 1979.
