Offshore oil and gas projects are characterized by high capital intensity, driven by the need for advanced equipment, complex logistics, and stringent safety requirements in the marine environment. To enhance economic efficiency, companies often integrate production facilities, thereby avoiding the development of separate infrastructure for each field. This study examines and compares three key strategies for integrating offshore production systems: 1) the subsea tie-back approach, which involves connecting a satellite field to a host facility or a floating production unit such as an FPSO; 2) the hub-and-spoke configuration, in which production from multiple fields is transported to a centralized processing hub; and 3) the use of shared infrastructure, including export pipelines, power supply systems, auxiliary communications, and operational support. The effectiveness of each approach is evaluated based on practical parameters such as capital expenditures (CAPEX), operating expenditures (OPEX), time to first production, production stability (availability and uptime factors), and key technical risks, particularly flow assurance challenges (e.g., hydrate formation, paraffin deposition, and slugging) as well as processing capacity constraints of host facilities.

Keywords: production system integration; offshore field development; subsea tie-back; hub-and-spoke configuration; shared infrastructure; CAPEX and OPEX; production availability.

Введение

Освоение морских месторождений характеризуется высокой степенью сложности, обусловленной суровыми условиями морской среды, жёсткими ограничениями по площади, а также зависимостью логистических операций от погодных факторов. Значительные затраты на монтаж и техническое обслуживание обуславливают критическую важность надёжности, поскольку отказы оборудования или простои могут привести к существенным потерям добычи и возникновению рисков для безопасности. В целях повышения экономической эффективности проектов операторы нередко прибегают к интеграции производственных мощностей, предполагающей совместное использование инфраструктуры несколькими месторождениями вместо создания автономных систем для каждого из них.

Интеграция может реализовываться в различных формах. Одним из наиболее распространённых подходов является подводное присоединение (subsea tie-back), при котором спутниковое месторождение подключается к существующей платформе или плавучей установке типа FPSO, что позволяет осуществлять подготовку и транспортировку продукции с использованием уже имеющихся мощностей. Другой моделью является конфигурация «узловая модель обустройства месторождения» (hub-and-spoke), в рамках которой центральный объект перерабатывает продукцию, поступающую с нескольких окружающих месторождений. Кроме того, интеграция может включать совместное использование трубопроводной системы, энергоснабжения, вспомогательных коммуникаций, химических систем и операционных ресурсов. Подобные решения особенно актуальны для малых и средних месторождений, разработка которых в автономном режиме экономически нецелесообразна.

Несмотря на очевидные преимущества, интеграция сопряжена с рядом существенных вызовов. Она позволяет значительно сократить капитальные затраты за счёт отказа от дублирования ключевых объектов, таких как установки подготовки продукции и системы экспорта. Эксплуатационные расходы также могут снижаться благодаря объединению логистики, технического обслуживания и трудовых ресурсов. Кроме того, интегрированные проекты, как правило, обеспечивают более быстрое достижение первой добычи за счёт использования уже существующей инфраструктуры.

В то же время интеграция формирует дополнительные риски зависимости. При подключении нескольких месторождений к одному принимающему объекту любые его остановки или ограничения могут негативно сказаться на совокупном уровне добычи. Существенным фактором остаются и ограничения пропускной способности, поскольку существующие платформы могут не обладать достаточными возможностями по подготовке, компримированию или транспортировке продукции. Переоценка этих возможностей способна привести к снижению объёмов добычи либо необходимости проведения дорогостоящей модернизации. Дополнительно, протяжённые подводные линии присоединения создают проблемы обеспечения течения, включая образование гидратов, отложение парафинов, коррозию, а также сложные термобарические условия, что увеличивает операционную сложность систем.

Таким образом, оценка эффективности интеграционных решений должна носить комплексный характер и учитывать не только начальные инвестиции, но и долгосрочные показатели функционирования. К числу ключевых критериев относятся совокупные капитальные и эксплуатационные затраты на протяжении жизненного цикла, надёжность добычи, соблюдение сроков реализации проекта, гибкость системы, а также уровень подверженности техническим рискам. Решение, кажущееся экономически оправданным на начальном этапе, может оказаться неэффективным в случае возникновения эксплуатационных осложнений.

Настоящее исследование рассматривает методы интеграции как гибкие инженерные решения, а не универсальные подходы, подчёркивая, что их результативность определяется конкретными условиями месторождения, расстоянием до принимающих объектов, глубиной моря, характеристиками добычи и степенью неопределённости параметров пласта.

Цель исследования

Целью данного исследования является определение и сравнительный анализ основных подходов к интеграции морских производственных объектов в качестве альтернативы автономному освоению каждого месторождения. Данный вопрос приобретает особую актуальность для кластеров малых и средних залежей, для которых создание отдельных платформ и экспортных систем зачастую экономически нецелесообразно. В рамках работы рассматриваются наиболее распространённые решения, включая подводные подключения (subsea tie-back) к существующим платформам или установкам типа FPSO, конфигурации «узловая модель обустройства месторождения» с централизованной подготовкой продукции, а также совместное использование инфраструктуры — трубопроводов, систем энергоснабжения, вспомогательных коммуникаций и операционных ресурсов.

Помимо проведенного анализа, исследование направлено на оценку влияния различных вариантов интеграции на общую эффективность проектов. Оценка проводится на основе ключевых показателей, таких как капитальные затраты (CAPEX), эксплуатационные расходы (OPEX), время достижения первой добычи, производственная доступность, а также основные технические риски. Особое внимание уделяется реальным эксплуатационным ограничениям, включая пределы пропускной способности принимающих объектов, наличие узких мест и необходимость их устранения, взаимозависимость систем (когда отказ одного элемента влияет на несколько месторождений), а также проблемам обеспечения течения при транспортировке продукции на большие расстояния по подводным коммуникациям, таким как образование гидратов, парафиноотложения, слэггинг и коррозия.

Кроме того, в исследовании формулируются практические рекомендации для принятия инженерных решений. Интеграция не рассматривается как универсально предпочтительный подход; напротив, определяются условия, при которых тот или иной метод является наиболее эффективным. К таким условиям относятся размеры месторождений, расстояние до существующей инфраструктуры, глубина моря, характеристики флюидов, требования к их подготовке, а также допустимый уровень операционной взаимозависимости. Основной задачей является содействие выбору решений, обеспечивающих максимальную ценность на протяжении жизненного цикла проекта при сохранении безопасной и устойчивой эксплуатации.

Дополнительно анализируются компромиссные аспекты каждого подхода, подчёркивая, что эффективность одной и той же концепции может существенно варьироваться в зависимости от конкретных условий её применения. Интеграция способна обеспечить значительные преимущества, прежде всего за счёт сокращения дублирования инфраструктуры и ускорения ввода месторождений в разработку. Вместе с тем она не является универсальным решением: её успешность определяется рядом критически важных факторов, включая характеристики месторождений, степень близости инфраструктуры и доступную мощность принимающих объектов. Несмотря на потенциал повышения эффективности, ограничения, связанные с техническими параметрами, зависимостью от общей инфраструктуры и рисками возникновения узких мест, требуют тщательного учёта и управления.

Обсуждение

1) Снижение CAPEX и скрытые затраты жизненного цикла: экономический компромисс

Наиболее очевидным преимуществом интеграции является сокращение капитальных затрат. Создание новой морской платформы или полноценного комплекса подготовки продукции требует значительных инвестиций, обусловленных необходимостью установки крупногабаритного оборудования верхнего строения, привлечения специализированных судов, проведения пусконаладочных работ и обеспечения постоянной морской логистики. В случае подключения спутникового месторождения по схеме «подводная привязка к существующей инфраструктуре» или FPSO новые затраты, как правило, ограничиваются бурением скважин, установкой подводного оборудования и прокладкой трубопроводов. Это позволяет существенно снизить начальные инвестиции, особенно при наличии у принимающего объекта свободных мощностей и экспортной инфраструктуры.

Однако минимальные капитальные затраты не всегда обеспечивают максимальную эффективность в долгосрочной перспективе. В процессе эксплуатации интегрированных систем возникают дополнительные расходы, которые зачастую недооцениваются на стадии концептуального проектирования. К ним относятся:

— увеличение затрат на химические реагенты и теплоизоляцию протяжённых подводных линий;

— расширение программ внутритрубной диагностики (pigging), мониторинга и обеспечения целостности;

— дополнительные системы измерения и распределения продукции;

— необходимость устранения узких мест (debottlenecking) на принимающих объектах;

— потери, связанные с остановками, затрагивающими сразу несколько месторождений (DNV, 2019; API, 2017).

Таким образом, оценка эффективности интеграции должна учитывать полный жизненный цикл проекта. Решение, позволяющее снизить CAPEX, может оказаться менее выгодным при увеличении числа простоев или эксплуатационных затрат.

2) Сроки реализации: ускоренный запуск при усложнённой координации

Одним из ключевых мотивов интеграции является сокращение сроков ввода в эксплуатацию. При использовании схемы subsea tie-back реализация проекта ускоряется за счёт наличия уже действующей платформы или FPSO, а основные работы ограничиваются подводной инфраструктурой и подключением к принимающему объекту. Более ранний запуск добычи способствует ускорению поступления денежных потоков и повышает экономическую привлекательность проекта.

В то же время интеграция требует более высокой степени координации. Необходима синхронизация инженерных решений, согласований, монтажных работ, испытаний и ввода в эксплуатацию между несколькими участниками. Изменения на стороне принимающего объекта (например, модернизация компрессоров, ограничения по энергоснабжению или экспорту) могут привести к задержкам запуска спутникового месторождения, даже при его полной готовности. В конфигурациях типа «ступица–спицы» центральный объект становится определяющим фактором графика: его задержка автоматически переносится на все подключённые месторождения.

Следовательно, интеграция способна ускорить реализацию проекта, однако её эффективность зависит от стабильности инфраструктуры и качества управления интерфейсами.

3) Надёжность: эффект домино при остановках

Интеграция усиливает взаимозависимость месторождений. В автономных схемах остановка, как правило, затрагивает лишь одно месторождение, тогда как в интегрированных системах сбой на принимающем объекте (в энергоснабжении, компримировании, сепарации, экспорте или системе безопасности) может привести к одновременному снижению или прекращению добычи на нескольких объектах.

В связи с этим надёжность должна оцениваться на уровне всей системы. Ключевой вопрос заключается не только в экономичности подключения, но и в совокупном объёме добычи, обеспечиваемом сетью в течение жизненного цикла.

Для минимизации рисков необходимы:

— согласованные планы технического обслуживания и остановок;

— резервирование критически важных систем;

— реалистичная оценка доступности принимающего объекта;

— анализ ограничений и сценариев отказов.

Игнорирование этих факторов может привести к тому, что интеграционное решение окажется менее эффективным в реальных условиях эксплуатации.

4) Пропускная способность и узкие места: ключевое ограничение

Одной из наиболее распространённых проблем интеграционных проектов является недостаточная пропускная способность принимающих объектов. При этом речь идёт не только о суммарном дебите, но и о следующих параметрах:

— компримирование газа (часто выступает первым ограничением);

— энергоснабжение;

— обработка и закачка пластовых вод;

— эффективность сепарации и обработки жидкости;

— давление в экспортных трубопроводах;

— системы подачи реагентов и вспомогательные службы.

На ранних стадиях проектирования часто предполагается наличие свободных мощностей, однако детальный анализ выявляет ограничения. В случае необходимости модернизации интеграция требует дополнительных капитальных вложений и может сопровождаться остановками производства.

Практически целесообразно рассматривать пропускную способность как «критический порог» при принятии решений, учитывая:

— затраты и временные потери на устранение узких мест;

— корректировку прогнозов добычи;

— чувствительность проекта к неопределённостям пластовых и технологических параметров.

5) Обеспечение течения: влияние расстояния и свойств флюидов

Обеспечение течения является одним из ключевых технических вызовов для подводных интеграционных систем. Транспортировка многофазной продукции на большие расстояния в условиях низких температур морского дна сопровождается такими рисками, как:

— образование гидратов;

— парафиноотложения;

— слэггинг;

— коррозия;

— неблагоприятные термобарические условия (Mokhatab, 2025; DNV, 2019).

С увеличением расстояния подключения возрастают как риски, так и затраты на их минимизацию. Требуются дополнительные решения — теплоизоляция, подогрев, химическая обработка, внутритрубная очистка или подводная подготовка продукции, — что повышает сложность системы.

В большинстве случаев схема tie-back остаётся эффективной при умеренных расстояниях и благоприятных свойствах флюидов. При сложных условиях более целесообразными могут оказаться централизованные системы типа «ступица–спицы» или альтернативные конфигурации.

6) Совместная инфраструктура: экономия при условии координации

Совместное использование трубопроводов, систем энергоснабжения, вспомогательных служб, логистики и операционных ресурсов позволяет снизить как капитальные, так и эксплуатационные затраты. Например, единый экспортный трубопровод может заменить несколько отдельных линий, одновременно уменьшая экологическую нагрузку. Совместное использование транспортных средств и оптимизация технического обслуживания также повышают эффективность эксплуатации. Вместе с тем успешная реализация таких решений требует высокой степени координации между участниками проекта, чёткого распределения ответственности и эффективного управления ресурсами.

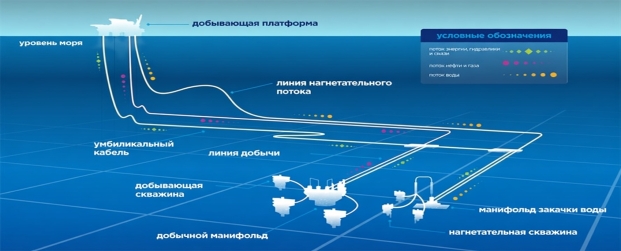

Рис. 1. Типовая система подводного подключения (subsea tie-back), демонстрирующая основные компоненты: добычные трубопроводы (flowlines), умбиликали, манифольды и скважины

Источник: адаптировано по данным Chevron (2025).

Для иллюстрации типичной схемы подводного подключения (subsea tie-back) на рисунке 1 представлены основные подводные соединения между спутниковым месторождением и принимающим объектом. Также показано, каким образом трубопроводы (flowlines), умбиликали и линии закачки обеспечивают транспортировку флюидов, а также передачу энергии, сигналов управления и данных для подводного оборудования.

Рисунок 1 позволяет наглядно понять, почему схема subsea tie-back часто рассматривается в качестве первоочередного решения при освоении спутниковых месторождений. Ключевые элементы — добычные трубопроводы, умбиликали и манифольды — обеспечивают возможность использования инфраструктуры принимающего объекта для подготовки и экспорта продукции. Это, как правило, повышает общую эффективность проекта за счёт снижения капитальных затрат (CAPEX) и сокращения сроков ввода в эксплуатацию. Основная причина заключается в отсутствии необходимости строительства и монтажа полноценного комплекса надводных сооружений, включая установки сепарации, компримирования и экспортную инфраструктуру.

Результаты

В данном разделе проводится сравнительный анализ методов интеграции морских производственных объектов по ключевым критериям эффективности: CAPEX, OPEX, time to first production, availability и технические риски. Поскольку морские нефтегазовые проекты различаются по масштабу, удалённости и свойствам флюидов, универсально оптимального решения не существует; каждый подход эффективен лишь в определённых инженерно-геологических условиях.

Основной вывод заключается в том, что эффективность интеграции нельзя оценивать только через CAPEX. Хотя интегрированные решения на ранних стадиях кажутся экономически выгодными за счёт сокращения инфраструктуры, их реальная ценность определяется жизненным циклом: надёжностью, пропускной способностью принимающего объекта и стабильностью flow assurance.

CAPEX: Tie-back и совместное использование инфраструктуры снижают первоначальные инвестиции при наличии резервной мощности принимающего объекта. Однако модернизация (компрессия, обработка воды, экспорт) уменьшает экономию. Системы hub-and-spoke требуют более высоких начальных затрат, но становятся эффективными при поэтапном подключении месторождений за счёт эффекта масштаба.

OPEX: Интеграция снижает операционные затраты за счёт объединения логистики и сервисов. Однако протяжённые tie-back системы могут увеличивать OPEX из-за роста потребности в реагентах, усложнения мониторинга и требований к целостности системы.

Сроки реализации: Tie-back обеспечивает наиболее быстрое начало добычи, hub-and-spoke зависит от строительства центрального объекта, а standalone проекты требуют максимального времени.

Availability: Интеграция повышает взаимозависимость элементов, и сбой центрального объекта может влиять на несколько месторождений, создавая скрытые потери добычи. Поэтому критичны надёжность, резервирование и координация остановок.

Технические риски: Основные ограничения связаны с flow assurance и возможностями принимающей инфраструктуры. Рост расстояний и глубины увеличивает сложность, а ограничения по компрессии, энергии и водообработке требуют дополнительных инвестиций.

Вывод: Tie-back оптимален для близких месторождений при наличии свободных мощностей. Hub-and-spoke подходит для поэтапного развития нескольких объектов, а standalone — для крупных или удалённых месторождений. Эффективность интеграции достигается только при комплексном учёте всех жизненных факторов проекта.

Литература:

1. American Bureau of Shipping (ABS). Subsea Processing Systems Advisory. ABS, 2018.
2. American Petroleum Institute. API RP 17N: Recommended Practice on Subsea Production System Reliability, Technical Risk, and Integrity Management. API, 2017.
3. bp Exploration (Shah Deniz) Ltd. Shah Deniz Compression Project — Environmental and Social Impact Assessment (ESIA), Volume 1. bp Azerbaijan, 2025.
4. bp Exploration (Shah Deniz) Ltd. Shah Deniz Compression Project — ESIA Non-Technical Summary (NTS). bp Azerbaijan, 2025.
5. Chakrabarti S. Handbook of Offshore Engineering. 2 vols. Elsevier, 2005.
6. Chevron. Explainer: What is a tieback? // Chevron Newsroom. 15 May 2025.
7. DNV. DNV-RP-0002: Integrity management of subsea production systems. Edition 2019–09 (amended 2021–09). DNV, 2019.
