Расчетная длина — это условная длина элемента конструкции, используемая при расчете на устойчивость с учетом граничных условий и влияния соседних элементов. Она может отличаться от реальной геометрической длины. Расчетная длина определяется как расстояние между узлами закрепления элемента, при котором учитываются его устойчивость и прочность. Этот параметр важен для предотвращения потери устойчивости и обеспечения надежности конструкции.

Корректное определение расчетных длин железобетонных элементов при различных сценариях работы конструкций является одним из самых сложных и в то же время интересных вопросов отечественных нормативных документов. В проектной деятельности возникает много вопросов о том, каким образом были получены коэффициенты для определения и какие из них использовать при расчетах различных элементов. Для разрешения подобных вопросов требуется усовершенствовать методики определения расчетных длин и расчета внецентренно-сжатых железобетонных элементов.

История развития понятия «Устойчивость»

Задача устойчивости сжатого стержня с шарнирно закреплёнными концами впервые была решена Л. Эйлером в 1744 г. [1]. Он вывел формулу критической силы, проинтегрировав точное дифференциальное уравнение изогнутой оси, и установил зависимость между прогибом и нагрузкой. В 1757 г. та же формула была получена им с использованием приближённого уравнения.

Рис. 1. Задача об устойчивости стержня, поставленная Эйлером

Позднее Ж. Лагранж (1768 г.) подтвердил решения Эйлера, а А. Клебш (1860 г.) впервые проинтегрировал точное уравнение в эллиптических функциях, показав совпадение критических сил, полученных разными методами. Это совпадение объяснил Ф. С. Ясинский в работах [3, 4] (1892–1894 гг.), доказав, что для определения критической силы достаточно рассматривать бесконечно малые прогибы.

Упрощённые формы зависимости между прогибом и нагрузкой были предложены Р. Мизесом (1924 г.) и С. П. Тимошенко (1936 г.) [2]. Эйлер также рассматривал стержни с переменной жёсткостью и различные случаи нагружения, однако допускал ошибки при учёте распределённых нагрузок. В последующих работах (1778 г.) [5] он исправил их и получил корректные решения, включая случаи различных закреплений.

Ф. С. Ясинский [4] развил эти исследования, решив задачи устойчивости стержней под действием распределённых нагрузок и введя понятие коэффициента приведения длины. Некоторые из рассмотренных им задач получили название «задачи Ясинского» и применялись, в частности, при расчёте мостов.

Рис. 2. Задача об устойчивости стержня, поставленная Ясинским

Дальнейшее развитие получили методы расчёта. Энергетический метод определения критических сил был предложен С. П. Тимошенко в 1910 г. [6]. В 1913 г. И. Г. Бубнов разработал приближённый метод решения, основанный на представлении перемещений в виде ряда функций, что позволило свести задачу к системе алгебраических уравнений. Независимо от него аналогичный метод был предложен Б. Г. Галеркиным в 1915 г. [7] и впоследствии широко применялся в задачах математической физики.

Общие сведения о расчетных длинах железобетонных элементов

Расчетная длина сжатого элемента конструкции — это условная длина, при которой элемент с идеальными шарнирными опорами достигает критического состояния устойчивости, идентичного реальному элементу при его фактических условиях опирания и взаимодействии с конструкцией в целом. Данный параметр учитывается в расчетах на общую устойчивость сжатых и внецентренно-сжатых железобетонных элементов и играет важную роль при проверке их несущей способности.

С инженерной точки зрения, расчетная длина отражает способность элемента сопротивляться потере устойчивости при продольном сжатии. Потеря устойчивости возникает, когда продольная сила в элементе превышает критическое значение, приводящее к внезапному изгибу или деформированию стержня. Это явление носит геометрически нелинейный характер и требует оценки предельной гибкости элемента, зависящей от его длины, сечения, условий закрепления и жесткости сопряженных элементов.

Формула Эйлера для критической нагрузки:

показывает, что чем меньше расчетная длина, тем выше критическая сила устойчивости, и наоборот. Однако для железобетонных элементов, в отличие от металлических, данная формула применяется с ограничениями, так как нелинейные деформационные свойства бетона и взаимодействие с арматурой имеют значительное влияние.

Расчетная длина определяется как произведение геометрической длины элемента между узлами закрепления на коэффициент .

О том, на основе чего принимается данный коэффициент будет сказано позже.

Железобетон отличается от стали рядом особенностей, влияющих на устойчивость:

– Трещинообразование и пластические деформации уменьшают жесткость сечения;

– Поведение сечения нелинейно при увеличении продольной силы и момента;

– Воздействие ползучести и усадки со временем изменяет внутренние усилия;

– Необходимо учитывать совместную работу бетона и арматуры.

Таким образом, расчетная длина железобетонного элемента не может быть оценена исключительно по геометрии и условиям опирания. Требуется учет всей системы: опор, сопряженных элементов, податливости связей и характера нагружения.

В инженерной практике расчетная длина определяется с использованием:

– Таблиц нормативных коэффициентов;

– Аналитических расчетов устойчивости;

– Расчетных схем с податливыми опорами;

– Численных методов (МКЭ).

Подходы к определению расчетных длин

Классические нормативные подходы

На территории РФ при расчете железобетонных элементов на устойчивость применяется подход, основанный на введении коэффициента расчетной длины , который зависит от типа закрепления концов элемента.

В соответствии с [8] допускается принимать следующие коэффициенты расчетной длины:

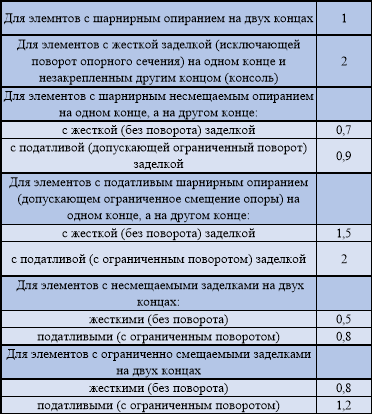

Таблица 1

Коэффициенты расчетной длины по [8]

Для каркасных сборных одноэтажных зданий в соответствии с [9] допускается принимать следующие коэффициенты расчетной длины:

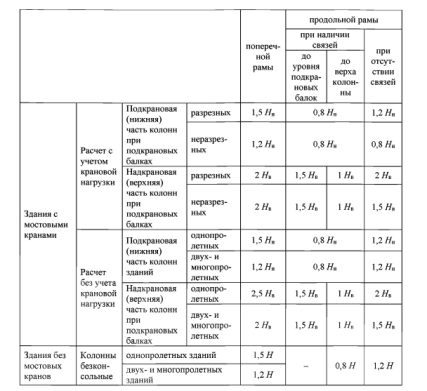

Таблица 2

Коэффициенты расчетной длины по [9]

Численные методы

Численные методы, такие как Метод Конечных Элементов (МКЭ), позволяют моделировать элемент с учетом реальных условий работы, включая:

– Жесткость узлов и опор;

– Нелинейность материала (бетона и арматуры);

– Ползучесть и усадку;

– Пространственную работу.

В таких моделях расчетная длина не задается явно — устойчивость определяется по критической нагрузке, при которой нарушается равновесие. Однако, полученную критическую нагрузку можно эквивалентно выразить в терминах расчетной длины.

Преимущества:

– Учет реального поведения;

– Применим для сложных пространственных конструкций;

– Возможность учета всех типов нагрузок и сочетаний.

Недостатки:

– Требует высокой квалификации;

– Требует верификации модели;

– Трудозатратен.

Экспериментально-эмпирические подходы

При проектировании нестандартных или особо ответственных конструкций расчетная длина уточняется на основе экспериментальных данных или физических моделей:

– Испытания моделей в натуральную или масштабную величину;

– Анализ отклонений реального поведения от расчетного;

– Верификация моделей по результатам натурных наблюдений (мониторинг конструкций в эксплуатации).

Этот подход широко применяется при проектировании уникальных сооружений: мостов, башен, градирен, высотных зданий, конструкций со сложной системой связей.

Международный подход к определению расчетных длин

Еврокод 2 (EN 1992–1–1:2004)

Согласно п. 5.8.3 [10], расчетная длина сжатого элемента зависит от:

– Условий опирания концов;

– Жесткости сопряжённых элементов;

– Геометрии рамы (высота этажа, пролет, высота сечения);

– Типа плоскости потери устойчивости (в плоскости или вне плоскости армирования).

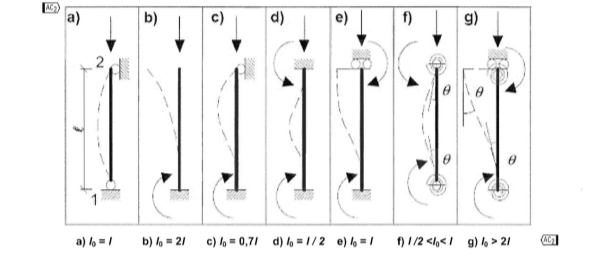

Рис. 3. Значения коэффициента расчетной длины по EN 1992–1–1

В американских нормах ACI 318 [11] используется понятие коэффициента эффективной длины , аналогичного . Он применяется в расчете критической силы по формуле:

В самом нормативном документе не даны конкретные значения коэффициента эффективной длины . Выбор данного параметра производится по графикам Джексона-Мореланда. Также есть условия, при которых устойчивостью колонны можно пренебречь.

Выводы

На основании изучения и анализа теоретических сведений и нормативной литературы, а также существующих подходов к определению расчетных длин сжатых и внецентренно-сжатых железобетонных элементов можно сделать следующие выводы:

1. Расчетная длина железобетонных элементов — сложная многокомпонентая величина, зависящая от геометрических характеристик элемента, внешних сил, а также нелинейных характеристик бетона и арматуры.
2. Ползучесть и трещинообразование оказывают непосредственное влияние на напряженно-деформированное состояние сжатых и внецентренно-сжатых железобетонных элементов, что в свою очередь влияет на надежность всего здания/сооружения.
3. Подходы к определению расчетных длин железобетонных элементов в разных странах различаются. Необходимо уточнение значений коэффициентов, применяемых при расчетах в соответствии с нормативами нашей страны.

Литература:

1. Эйлер Л. Метод нахождения кривых линий, обладающих свойствами максимума либо минимума, или решение изопериметрической задачи, взятой в самом широком смысле. — М. — Л.: ГТТИ, 1934. Приложение 1. Об упругих кривых. — С. 447–572.
2. Тимошенко С. П. Устойчивость упругих систем. — М. — Л.: Гостехиздат, 1946. — 532 с
3. Ясинский Ф. С. Опыт развития теории продольного изгиба. // Ф. С. Ясинский. Избранные работы по устойчивости сжатых стержней. — М. — Л.: Гостехиздат, 1952. — С. 138–194.
4. Ясинский Ф. С. О сопротивлении продольному изгибу (диссертация). // Ф. С. Ясинский. Избранные работы по устойчивости сжатых стержней. — М. — Л.: Гостехиздат, 1952. — с. 11–137.
5. Эйлер Л. Определение нагрузок, которые способны выдерживать колонны. Исследование важного парадокса в теории возникновения столпов. Высота колонн при соответствующем весе обрушения// Acta Academie Scientiarum Imperialis Petropolitanae. 1778. Pars l-S. Petersburg: 1780. — P. 121–194.
6. Тимошенко С. П. Об устойчивости упругих систем // С. П. Тимошенко. Устойчивость стержней, пластин и оболочек. — М.: Наука, 1971. — С. 208–383.
7. Галеркин Б. Г. Стержни и пластинки. Ряды в некоторых вопросах упругого равновесия стержней и пластинок // Б. Г. Галеркин. Собрание сочинений. — М.: Издательство Академии наук СССР. — 1952 — Т. I. — 168–195.
8. СП 63.13330.2018. Бетонные и железобетонные конструкции. Основные положения. — Текст: электронный // docs.cntd.ru: [сайт]. — URL: https://docs.cntd.ru/document/554403082 (дата обращения: 31.03.2026).
9. СП 355.1325800.2017 Конструкции каркасные железобетонные сборные одноэтажных зданий производственного назначения — Текст: электронный // minstroyrf.gov.ru: [сайт]. — URL: https://www.minstroyrf.gov.ru/docs/17002/ (дата обращения: 31.03.2026).
10. EN 1992–1–1:2004 Eurocode 2: Design of concrete structures — Part 1–1: General rules and rules for buildings. — Текст: электронный // eurocodes.jrc.ec.europa.eu: [сайт]. — URL: https://eurocodes.jrc.ec.europa.eu/ (дата обращения: 31.03.2026).
11. ACI 318–19 Building Code Requirements for Structural Concrete / ACI. — Текст: электронный // scribd.com: [сайт]. — URL: https://www.scribd.com/document/806245881/ACI-318–19 (дата обращения: 31.03.2026).
