Эффективная маршрутизация — основа стабильной работы любой сети, от небольшой офисной до глобальных инфраструктур интернет провайдеров. Она представляет собой процесс определения оптимального пути для передачи сетевого пакета от исходного узла к целевому через совокупность промежуточных устройств. Даже в правильно спроектированной и изначально исправной инфраструктуре со временем могут возникать проблемы, требующие оперативного и систематизированного вмешательства. Сбои в маршрутизации приводят к потере связности, увеличению задержек, образованию петель и, как следствие, к простою критически важных процессов.

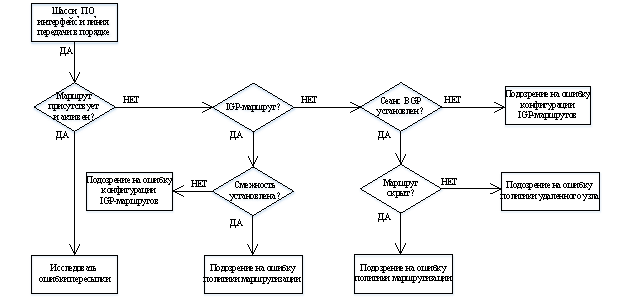

В современной сетевой инфраструктуре устойчивая и предсказуемая работа маршрутизации является не просто желательным признаком, а базовым принципом корректного функционирования всей информационной системы. Отказоустойчивость, масштабируемость и производительность сети напрямую зависят от надежности протоколов маршрутизации и корректности их конфигурации. Для обеспечения этой стабильности и минимизации времени простоя при возникновении инцидентов необходим четкий, логически выверенный план действий. Таким планом служит алгоритм устранения типовых неисправностей маршрутизации, представленный на рисунке 1.
Когда сеть перестает корректно функционировать, то первоначальным и основополагающим шагом в процессе диагностики является комплексная оценка состояния основных компонентов сетевой инфраструктуры на физическом и канальном уровнях модели OSI. В ходе данной проверки определяют есть ли неисправность в аппаратной и программной частях.
В аппаратной части следует обратить внимание на:
— шасси и блоки питания: необходимо визуально проверить индикаторы питания на маршрутизаторах и коммутаторах. Отказ системы охлаждения может привести к перегреву и аварийному отключению оборудования.
— сетевые интерфейсы: следует обратить внимание на статус портов (Up/Down) и индикацию активности (Link). Постоянно горящий, но не мигающий индикатор link может указывать на аппаратную неисправность порта или кабеля.
— линии передачи данных: требуется физическая проверка патч-кордов, оптоволоконных линий и других сред передачи. Необходимо убедиться в целостности кабеля, надежности обжима коннекторов (RJ-45, SFP) и отсутствии перегибов. Использование кабельных тестеров и рефлектометров (OTDR для оптоволокна) позволяет объективно оценить состояние линий.
В программной части:
— программное обеспечение (ПО): рекомендуется проверить версию операционной системы (ОС) маршрутизатора (Cisco IOS/IOS-XE, Juniper JunOS и т. д.). Известные баги в конкретных версиях ПО могут вызывать нестабильность работы. Следует изучить логи системы на предмет критических ошибок.
— состояние сетевого интерфейса: даже если физический порт исправен, он может быть административно выключен (shutdown). Необходимо проверить статус интерфейса командой: show interfaces status или show ip interface brief.
Данный этап критически важен, поскольку любые неполадки на физическом или канальном уровнях могут стать причиной более глубоких проблем в маршрутизации и сделать дальнейшую диагностику бессмысленной. В случае выявления неисправностей необходимо провести подробное расследование для их устранения.
После подтверждения исправности оборудования и линий связи следует перейти к анализу логики маршрутизации на сетевом уровне. Важно определить классификацию протокола маршрутизации, относится ли маршрут к IGP (Interior Gateway Protocol) или BGP (Border Gateway Protocol), так как методы диагностики неисправностей для них отличаются.
Внутренние шлюзовые протоколы (IGP — Interior Gateway Protocol) используются для обмена информацией о маршрутах внутри одной автономной системы (AS — Autonomous System). К ним относятся:
— OSPF (Open Shortest Path First) — протокол, основанный на состоянии каналов (Link-State). Для диагностики необходимо проверять установление соседства (adjacency), состояние базы данных топологии (LSDB — Link-State Database) и расчет дерева кратчайших путей (SPF Tree).
— EIGRP (Enhanced Interior Gateway Routing Protocol) — проприетарный протокол Cisco, использующий гибридный алгоритм (DUAL). Требует проверки установления соседства и таблицы топологии.
— IS-IS (Intermediate System to Intermediate System) — протокол состояния каналов, часто используемый в крупных сетях провайдеров [1].
Если проблемный маршрут классифицируется как IGP, необходимо детально проверить его конфигурацию, обращая внимание на параметры, которые могут влиять на его активность: соответствие номеров областей (Area) в OSPF, настройки метрик, пассивность интерфейсов, а также корректность маски подсети.
Протокол граничного шлюза (BGP — Border Gateway Protocol) является протоколом внешних шлюзов (EGP — Exterior Gateway Protocol) и используется для обмена маршрутной информацией между разными автономными системами, например, между сетью компании и ее интернет-провайдерами.
В случае, если маршрут является BGP, сразу же следует удостовериться в том, что BGP-сеанс (TCP-сессия на порту 179) успешно установлен с соседним маршрутизатором (BGP Peer).
Если BGP-сеанс не установлен (состояние Idle, Active или Connect), это может указывать на ряд проблем:
— проблемы достижимости: BGP-роутеры должны иметь IP-связность между своими IP-адресами, указанными при формировании соседства. Часто для этого требуется корректная работа IGP в магистральной сети. Необходимо проверить ping между IP-адресами пиров.
— ошибки конфигурации: неверно указанный AS-номер соседа, IP-адрес, отсутствие объявления сети (network statement) или неправильные настройки аутентификации (MD5 password).
— блокировка на межсетевом экране: межсетевые экраны или ACL (Access Control Lists) могут блокировать BGP-трафик на порту 179. Требуется проверка правил фильтрации.
При успешном установлении BGP-сеанса (состояние Established) необходимо проверить статус самих смежностей (соседей). Если соседние маршрутизаторы не активны, это может свидетельствовать о проблемах в конфигурации или о наличии ошибок в настройках IGP, которые мешают достижимости сетей, объявляемых через BGP, или о применении политик маршрутизации, которые фильтруют все маршруты. Важно убедиться в корректности конфигурации соседних устройств и их готовности к взаимодействию, что является ключевым моментом на данном этапе.
В случае активных соседних маршрутизаторов необходимо проверить, не скрыты ли нужные маршруты. Скрытие маршрутов может быть связано со следующими факторами:
— политики маршрутизации (Route Policies) являются мощным инструментом управления BGP. Политики могут фильтровать маршруты на основе AS_PATH, префиксов, сообществ (Community) и других атрибутов. Необходимо тщательно проверить конфигурацию inbound и outbound политик.
— атрибуты BGP: неправильные манипуляции с атрибутами, такими как LOCAL_PREF, MED, AS_PATH, могут сделать маршрут менее предпочтительным, и он не будет попадать в таблицу маршрутизации (RIB — Routing Information Base).
— автоматическое суммирование: агрегация маршрутов (route summarization) может скрыть более специфичные префиксы [2].
Для диагностики используются команды типа show bgp neighbors, show bgp summary, show ip bgp, а также детальный разбор атрибутов конкретного префикса. На этом этапе важно внимательно проанализировать настройки политик маршрутизации и убедиться в их соответствии требованиям сети.
Если после выполнения всех вышеуказанных действий проблема не была устранена, следует провести дополнительные проверки конфигураций и политик маршрутизации. Например, провести анализ таблицы маршрутизации (RIB) и таблицы пересылки (FIB). Важно отличать RIB от FIB. RIB — это «ядро» маршрутизатора, где хранятся все известные маршруты. FIB — это таблица, которую использует плоскость данных для непосредственной пересылки пакетов. Команда show ip route показывает RIB, а show ip cef — FIB. Маршрут может быть в RIB, но отсутствовать в FIB из-за проблем с разрешением ARP или других проблем на уровне данных.
Также еще можно использовать инструмент трассировки:
— Traceroute является незаменимым инструментом для определения точки обрыва маршрута. Он показывает каждый хоп (промежуточный маршрутизатор) на пути к цели. Петля или повторяющиеся адреса в выводе traceroute явно указывают на проблему маршрутизации.
— IP SLA (Service Level Agreement) позволяет активно мониторить доступность, задержки и маршруты до критичных ресурсов, помогая выявлять прерывистые (flapping) проблемы.
К дополнительным проверкам конфигураций и политик маршрутизации можно отнести и анализ логирования. Активация детального логирования (debug) для конкретных протоколов (например, debug ip ospf events или debug bgp) может предоставить всю необходимую информацию о процессе обмена маршрутами. Однако важно помнить, что использование debug на рабочей сети может создать значительную нагрузку на устройство, поэтому его следует применять с осторожностью и, по возможности, в часы наименьшей нагрузки [2].
Устранение неисправностей маршрутизации — это комплексный процесс, требующий глубоких знаний сетевых технологий и понимания взаимосвязей между различными уровнями сетевой модели. Данный алгоритм предоставляет системный подход для диагностики, позволяя последовательно исключать возможные причины, начиная с физического уровня и заканчивая сложными политиками BGP. Следование данному алгоритму позволяет не только оперативно восстановить работоспособность сети, но и выработать меры по предотвращению подобных инцидентов в будущем, такие как документирование конфигураций, централизованное логирование и внедрение систем мониторинга.
Литература:
- Олифер, В. Компьютерные сети. Принципы, технологии, протоколы: Учебник для вузов. / В. Олифер, Н. Олифер. — 4-е изд. — Санкт-Петербург: Питер, 2012. — 944 с.
- Таненбаум, Э. Современные операционные системы / Э. Таненбаум, Х. Бос. — 4-е изд. — Санкт-Петербург: Питер, 2015. — 1120 c.
