В наше время, большое количество зданий подвергается не столько реставрации, сколько реконструкции, адаптации и перепрофиллированию для современного использования, а основное количество таких сооружений выполнено из кирпича. Конструкции, выполненные в кирпиче, считаются более долговечными, однако есть множество факторов, влияющих на их разрушения. Поэтому необходимо разрабатывать и совершенствовать технологии усиления зданий именно с кирпичными стенами.
Ключевые слова: каменная кладка, кирпич, усиление, трещины, деформации, разрушения, кирпичная кладка.
Введение
Здания с кирпичными стенами — это такие сооружения, в которых роль несущих и ограждающих конструкций выполняют стены, выполненные из строительного материала заданной формы, называемого кирпичом.
Кирпич наиболее подвержен разрушению, так как любое внешнее воздействие, будь то дождь, мороз или даже забитый деревянный дюбель, может привести к необратимым последствиям.
Анализ усиления кирпичной кладки витой сеткой
Технологии усиления зданий с кирпичными стенами не подвергались изменению и совершенствованию длительный период времени.
Основными используемыми методами усиления кирпичной кладки являются металлические и железобетонные обоймы, которые вызывают сильные дополнительные нагрузки на фундаменты зданий. Однако на некоторых объектах культурного наследия, где не представляется возможным должным образом обследовать фундаменты и основания, приходится использовать другие способы усиления. Например, на подобных объектах, чаще всего, производят вычинку кирпичной кладки, а также усиление фундаментов путем инъектирования. Однако вычинка кирпичной кладки не всегда представляется возможной в полном объеме. Например, на объектах, где отсутствует запас исторического кирпича, или кирпич имеет нестандартные размеры.
В связи с этим, я предложил новую технологию усиления зданий с кирпичными стенами.
Витая сетка из витых анкеров является нововведением в технологии и методах усиления зданий с кирпичными стенами. Данное нововведение является довольно трудоемким и сложнореализуемым методом усиления.
Трудоемкость процесса вызвана:
— Тщательным анализом кирпичной кладки;
— Определением мест, подходящих для подобного метода усиления;
— Подготовкой отверстий для устройства хим.анкеров в кладке;
— Тщательной очисткой отверстий от пыли и деструктивного кирпича;
— Заливкой состава химического анкера в отверстия не более чем на 2/3 от глубины;
— Устройство каркаса витого анкера из стальной проволоки;
— Установка витого анкера в отверстие таким образом, чтобы хвосты анкера обеспечивали дальнейшую связку сетки;
— Связка сетки и установка ее в проектное положение.
Сложнореализуемость на объекте зависит от этих же факторов.

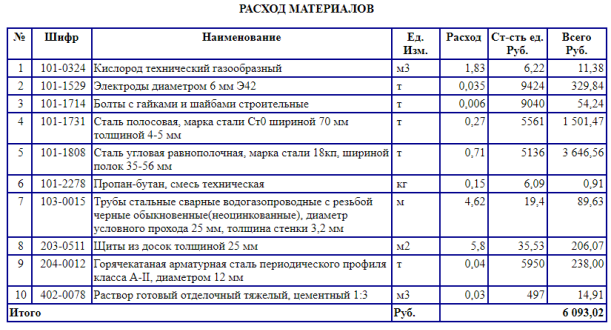

За счет высокой трудоемкости и сложнореализуемости, а также наличия химических анкеров, данный метод усиления становится довольно дорогим методом. Себестоимость превышает себестоимость традиционных методов усиления (например, металлических обойм). Так, при усилении кирпичных стен металлическими обоймами применяются следующие материалы:

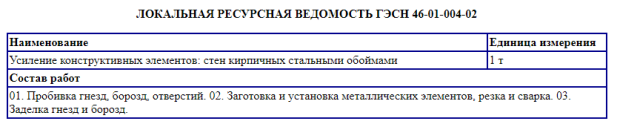

Рис. 1 Вырезка из ГЭСН 46–01–004–02
При усилении витой сеткой не применяются элементы, такие как:
— Сталь полосовая;
— Сталь угловая равнополочная;
— Трубы стальные сварные;
— Горячекатанная сталь;
— Щиты из досок.
Все эти элементы, при усилении кирпичной кладки стальной сеткой, заменяются стальной проволокой, которая выполняет и функцию анкеров и сетки, сдерживающей камень от будущего выпадения.
Также отделочный раствор заменяется составом для устройства химических анкеров.
Однако основным преимуществом выбора данной технологии для применения на объекте является, безусловно, возможность производства полного процесса монтажа непосредственно на строительной площадке.
Заключение
Метод усиления зданий с кирпичными стенами витой сеткой из витых анкеров предлагается применять, когда сложно провести оценку фундаментов и оснований и выявить основную причину разрушения кирпичной кладки, но при этом необходимо усилить/восстановить кирпичную кладку для последующих работ по реставрации
Литература:
- Физдель А. И. Дефекты в конструкциях и сооружениях и методы их устранения. М.: Стройиздат, 1978. 160 с.
- С. А. Старцев, А. А. Сундукова «Усиление кирпичной кладки композитными материалами и винтовыми стержнями» 2014
- СП 15.13330.2012 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22–81* (с Изменениями N 1, 2)
- Бадьин Г. М., Сычёв С. А.; Современные технологии строительства и реконструкции зданий, издательство «БХВ-Петербург», 2013г.
- Сычёв С. А., Бадьин Г. М.; Перспективные технологии строительства и реконструкции зданий; издательство «Монография», 2017г
- Белов В. В., Деркач В. Н. Экспертиза и технология усиления каменных конструкций // Инженерно-строительный журнал. 2010. № 7. С. 14–20.
- Гроздов В. Т. Техническое обследование строительных конструкций зданий и сооружений. СПб: Издательский Дом KN+, 2001. 140 с.
- Ищук М. К. Отечественный опыт возведения зданий с наружными стенами из облегченной кладки. М.:РИФ «Стройматериалы», 2009. 360 с.
