В статье проведены исследования по оценке эффективности действия тормоза полувагона модели 12–9922 с авторежимом № 265А–4, тормозным цилиндром 188 Б, регулятором РТРП-675М и одного запасного резервуара объемом 78 л.

Ключевые слова: полувагон, тормозная система, рычаг, тормозной цилиндр, авторежим, запасной резервуар.

В последнее время в Республике Узбекистан особое внимание уделяется производству современных грузовых и пассажирских вагонов [1–7], а также решению вопросов безопасности движения поездов на железнодорожном транспорте, особенно при взаимодействии подвижного состава и пути [8–12]. С этой целью произведен оценка эффективности действия тормоза полувагона модели 12–9922 [13–16], выполненный согласно установленным требованиям [17–19].

Тормозная система четырехосного универсального полувагона модели 12–9922 объемом кузова 92 м ³ [20], предназначенного для перевозки сыпучих, мелкокусковых и штучных грузов, состоит из рычажной передачи, действующий на две двухосные тележки [21]. При этом систему обслуживает один авторежим № 265 А — 4 с тормозным цилиндром 188 Б, питающийся от одного воздухораспределителя 483А или 483-М, с регулятором РТРП-675М и одного запасного резервуара Р7–78 объемом 78 л, обеспечивающий независимую передачу тормозных усилий на исполнительный механизм тележек. Исходные данные по тормозной системе приведены в таблице 1.

Таблица 1

Исходные данные по тормозной системе полувагона

В целях исследования эффективности действия тормоза полувагона был определен расчетный коэффициент силы нажатия колодок полувагона при оборудовании авторежимом № 265А-4.

Расчет производился при включении режимного вала воздухораспределителя 483А на средний и груженный режимы при установке композиционных или чугунных колодок.

Действительная сила нажатия на одну тормозную колодку определяется по формуле:

, (1)

где F ₁ — усилие сжатия отпускной пружины тормозного цилиндра F ₂ — усилие пружины авторегулятора, приведенное к штоку тормозного цилиндра, кгс; Р _ц — давление воздуха в тормозном цилиндре, определяется в зависимости от загрузки вагона.

Усилие отпускной пружины тормозного цилиндра определяется по формуле:

, (2)

где числовые значения Р ₀ , Ж _Ц и l _ШТК приведены в таблице 1.

Подставив данные в формулу (2), получили усилие отпускной пружины тормозного цилиндра, составляющее для композиционных колодок F ₁ =224,4 кг, а для чугунных F ₁ =240,75 кг.

Усилие пружины авторегулятора рычажной передачи, приведенное к штоку тормозного цилиндра кгс, определялся по формуле:

, (3)

где числовые значения P _P , Ж _Р и l _P приведены в таблице 1.

Передаточное число привода авторегулятора, n _ПР , определяется по формуле:

, (4)

где значения а, б и в в соответствии с рис. 1.

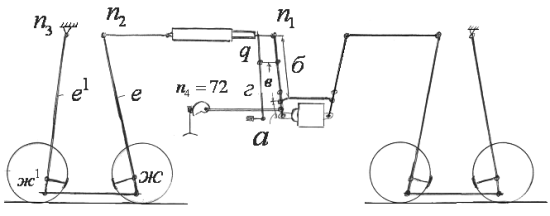

Рис. 1. Схема рычажной передачи 4-осного полувагона

Подставив данные в формулу (4), получили передаточное число для композиционных колодок n _np =0,47, для чугунных n _np =0, 47.

Подставив данные в формулу (3), получили усилие пружины авторегулятора рычажной передачи для композиционных и чугунных колодок F ₂ = 95,7 кг.

Расчетная сила нажатия на композиционную и чугунную колодку К _р определяются соответственно по формулам:

(5)

и (6)

Расчетный коэффициент силы нажатия композиционных колодок  _Р определялся по формуле:

для вагона с загрузкой , (7)

для порожних вагонов , (8)

где m — количество тормозных колодок, обслуживаемых одним тормозным цилиндром; К _р — расчетная сила нажатия на тормозную колодку.

Результаты расчетов для композиционных и чугунных колодок приведены в таблице 2.

Таблица 2

Результаты расчетов тормозной эффективности вагона

При расчете тормоза с чугунными колодками определяется только расчетная сила нажатия чугунных тормозных колодок на ось, которая должна быть не менее: на порожнем режиме 3,5 тс; на груженом режиме 6,5 тс.

Сила F ₂ не учитывается при расчете на эффективность порожнего вагона и при проверке отсутствия юза.

Результаты исследований показали, что расчетный коэффициент силы нажатия композиционных тормозных колодок превышает минимальную величину тормозной эффективности в порожнем =0,24 > [ =0,22] состоянии, и в груженом состоянии =0,147 > [ =0,14], а сила нажатия на ось чугунных колодок превышает минимально допустимую величину в порожнем состоянии 3,52 > 3,5, и в груженом состоянии 6,76 > 6,5 что соответствуют установленным требованиям [17, 19].
