Кратко рассмотрена концепция современного ИВК для определения и контроля комфортности микроклимата в помещении на примере метеометра МЭС-200А
Ключевые слова: микроклимат, энергоэффективность, автоматизация
The concept of a modern IVC for determining and controlling the comfort of the indoor microclimate is briefly considered on the example of the metometer MES-200A
Keywords: microclimate, energy efficiency, automation
Для того чтобы определить степень комфортности микроклимата в помещении, требуется проанализировать основные параметры внутренней среды (температуру воздуха, относительную влажность и подвижность воздуха, температуру нагретых или охлажденных поверхностей в помещении, температуру ограждающих поверхностей помещения, концентрацию углекислого газа в воздухе помещения) [1]. Для более оперативного определения степени комфортности микроклимата специалистами используется принципиальная схема мобильного измерительно-вычислительного комплекса (ИВК), концепция которого приведена на рисунке 1.
ИВК должен быть оборудован комплектом датчиков для измерения, которые необходимы для расчета уровня комфортности микроклимата величин, характеризующих внутреннею среду объекта.
Для постобработки аналоговых сигналов, которые поступают от датчиков к регистратору, используется преобразователь. Процессор, получая значения параметров внутренней среды помещения от преобразователя, а также накладывая заданные специалистом условия работы, выполняемые в помещении, использует для оцифровки программу УСК01 для определения уровня комфортности микроклимата и последующего вычисления степени комфортности микроклимата.
Рис. 1. Принципиальная схема ИВК для вычисления уровня комфортности микроклимата объектов непроизводственного назначения
При помощи ИВК можно решить и обратную задачу по расчету необходимых параметров внутренней среды для заданного уровня комфортности микроклимата.
В настоящее время специалистами-конструкторами реализован современный ИВК, оснащенный всеми последними разработками в данном направлении. Речь идет про метеометр МЭС-200А и переносной персональный компьютер (ноутбук) с установленной компьютерной программой «Определение уровня и степени комфортности помещений жилых, общественных и административных зданий (УСК01)» в качестве процессора и индикатора.
Метеометр МЭС-200А позволяет выполнять целый комплекс возможных операций, в числе которых: измерение атмосферного давления, относительной влажности воздуха, температуры воздуха, скорости воздушного потока, параметров тепловой нагрузки среды ТНС-индекс и концентрация токсичных газов как внутри помещения, так и за его пределами. Данное измерительное устройство состоит из блока электроники и сменных измерительных щупов (рис. 2) [2].
Метеометр МЭС-200А позволяет достаточно точно оценить уровень комфортности микроклимата в первом приближении, без учета поправок на радиационное охлаждение, асимметрию радиационного излучения и качество воздушной среды ( К КС = 0 и ε 1 = ε 2 = ε 3 = 1). В этом случае уровень комфортности микроклимата равен коэффициенту теплового комфорта ( U ком = К ТК ) . .

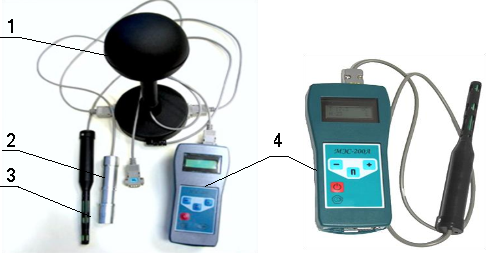

Рис. 2. Метеометр МЭС 200А: 1, 2, 3 — измерительные щупы; 4 — блок электроники
В таблице 1 приведены первичные и основные результаты предварительного анализа уровня комфортности микроклимата с использованием МЭС-200А и компьютерной программы УСК01 для различного типа работ.
Описываемый метеометр МЭС 200А используют для измерения температуры, относительной влажности и подвижности воздуха, которые являются исходными данными для предварительной оценки уровня комфортности микроклимата.
В целях определения точного значения U ком действующий измерительно- вычислительный комплекс (МЭС-200А + ноутбук) должен быть дополнен датчиками для определения температуры поверхности и датчиком концентрации углекислого газа в помещении.
Таблица 1
Уровень комфортности микроклимата в помещениях здания непроизводственного назначения
|
№ п/п |
Тип работ |
Приведенное термическое сопротивление одежды R 0 |
Показания МЭС-200А |
Uком (степень комфортности) |
||
|
Т в , 0 С |
w , м/с |
φ , % |
||||
|
1 |
Лабораторная работа |
1 |
22,7 |
0,1 |
27 |
-0,347 (прохладно, легкий дискомфорт) |
|
2 |
Офисная работа |
0,5 |
23 |
0,04 |
23 |
-0,342 (прохладно, легкий дискомфорт) |
|
3 |
Лабораторная ра бота |
1 |
23,3 |
0,11 |
28 |
-0,186 (прохладно, но комфортно) |
|
4 |
Офисная работа |
0,5 |
25,3 |
0,11 |
28 |
0,098 (комфортно) |
Литература:
- Методические указания МУК 4.3.1895–04 «Оценка теплового состояния человека с целью обоснования гигиенических требований к микроклимату рабочих мест и мерам профилактики охлаждения и перегревания».
- Метеометр МЭС — 200А. Руководство по эксплуатации. ЯВ- ША.416311. 003 РЭ.
