В статье рассмотрены особенности разработки модели информационно-управляющей системы цеха по ремонту и техническому обслуживанию электрооборудования и электрических сетей предприятия.

Ключевые слова : главный процесс, техническое обслуживание, исполнитель работ, проведение работ, разработка модели.

Техническое обслуживание является основным и решающим профилактическим мероприятием, необходимым для обеспечения надежной работы оборудования между плановыми ремонтами и сокращения общего объема ремонтных работ. Оно предусматривает надзор за работой оборудования, уход за оборудованием, содержание оборудования в исправном состоянии, проведение плановых технических осмотров, технических испытаний, промывок, чисток, продувок и т. д.

Прежде чем приступить к разработке модели, был проведен анализ проблемной области.

Для представления принципа организации работы ремонтного цеха построена модель AS-IS. Данная модель позволяет систематизировать протекающие процессы, а также используемые информационные объекты.

Диаграмма представлена на рисунке 1. Главным процессом контекстной диаграммы является проведение ремонта и обслуживания оборудования. Для реализации процесса необходимо использование наряд-допусков, распорядительных документов, заявок на ремонт и обслуживание [1,3]. При проведении работ в электроустановках необходимо следовать определенным требованиям. Данные требования изложены в нормативной документации. Перед проведением работ исполнители работ инструктируются.

Ресурсами, которые выполняют главный процесс, являются исполнители работ, ответственные, руководители работ. Результатом выполнения ремонта и технического обслуживания является работоспособное оборудование пригодное к дальнейшей эксплуатации.

Для реализации функции ремонта и обслуживания необходимо проведение ряда мероприятий [1]:

  1. Мероприятия по подготовке в ремонт;
  2. Мероприятия, обеспечивающие безопасность;
  3. Инструктаж по технике безопасности;
  4. Текущий инструктаж.

Процесс является сложным. В рамках исследования была проведена декомпозиция данного процесса и определено, какие процессы будут автоматизированы при помощи базы данных (БД), построение модели которой является целью исследования (рисунок 2).

Контекстная диаграмма AS-IS

Рис. 1. Контекстная диаграмма AS-IS

На рисунке 2 представлена диаграмма декомпозиции TO-BE.

Диаграмма декомпозиции ТО-BE

Рис. 2. Диаграмма декомпозиции ТО-BE

На рисунке 3 представлена ER — модель информационно-управляющей системы, выполненная в MS Visio при помощи методики IDEF1X. Модель отражает сущности информационно-управляющей системы, атрибуты сущностей, связи между ними.

ER — модель информационно-управляющей системы: РК — первичный ключ, FK — внешние ключи

Рис. 3. ER — модель информационно-управляющей системы: РК — первичный ключ, FK — внешние ключи

Данная модель может быть положена в основу разработки базы данных реляционного типа [2].

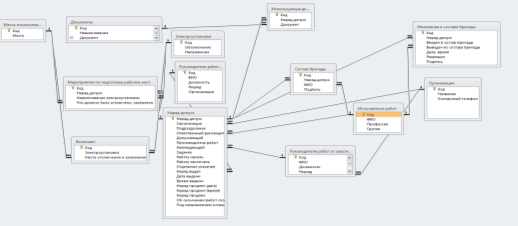

На рисунке 4 представлена схема данных, реализованная в СУБД Access.

Схема базы данных в СУБД Access

Рис. 4. Схема базы данных в СУБД Access

для наглядности таблицы разработанной БД были заполнены данными, в соответствии с рис. 5–16. Для заполнения таблиц были использованы данные наряд-допусков цеха электроснабжения подрядной организации ООО «Универсал-Электрик» предприятия г. Балаково АО «Апатит».

Таблица «Документы»

Рис. 5. Таблица «Документы»

Таблица «Изменения в составе бригады»

Рис. 6. Таблица «Изменения в составе бригады»

Таблица «Исполнители работ»

Рис. 7. Таблица «Исполнители работ»

Таблица «Используемые документы»

Рис. 8. Таблица «Используемые документы»

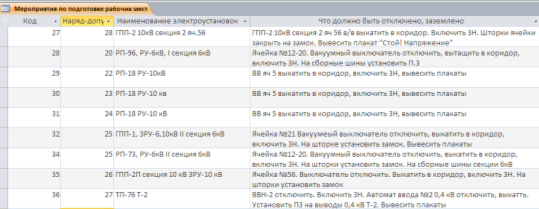

Таблица «Мероприятия по подготовке рабочих мест»

Рис. 9. Таблица «Мероприятия по подготовке рабочих мест»

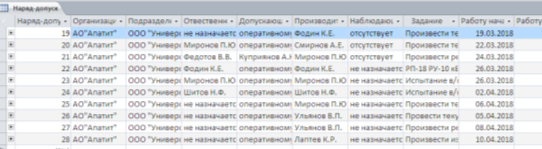

Таблица «Наряд-допуск»

Рис. 10. Таблица «Наряд-допуск»

Таблица «Организация»

Рис. 11. Таблица «Организация»

Таблица «Подразделения»

Рис. 12. Таблица «Подразделения»

Таблица «Разрешение на подготовку рабочих мест»

Рис. 13. Таблица «Разрешение на подготовку рабочих мест»

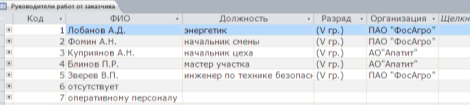

Таблица «Руководители работ от заказчика»

Рис. 14. Таблица «Руководители работ от заказчика»

Таблица «Состав бригады»

Рис. 15. Таблица «Состав бригады»

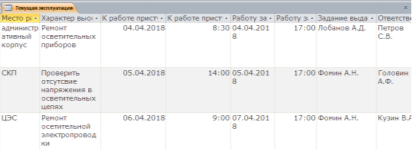

Таблица «Текущая эксплуатация»

Рис. 16. Таблица «Текущая эксплуатация»
