Слесаренко, В. В. К вопросу неэффективности применения существующей технологии борьбы с гидратообразованием на ГРС Приморского края / В. В. Слесаренко, С. В. Макушин, Г. С. Кулиев. — Текст : непосредственный // Молодой ученый. — 2019. — № 25 (263). — С. 140-144. — URL: https://moluch.ru/archive/263/60871/ (дата обращения: 28.02.2025).



Ключевые слова: газораспределительная станция, эффект Джоуля-Томсона, огневой подогреватель газа.

В России система доставки продукции газовых месторождений до потребителей газопроводным транспортом представляет собой единую технологическую цепочку, включающую в себя газораспределительные станции (ГРС), основной задачей которых является бесперебойное снабжение потребителей газом за счет понижения давления и поддержания его на требуемом уровне [2,3].

В настоящее время, газораспределительные станции в зависимости от назначения и требуемых параметров сооружают преимущественно по типовым проектам. В большинстве существующих ГРС для понижения давления среды используется процесс дросселирования, когда создается регулируемое гидравлическое сопротивление потоку газа, а для повышения температуры газа перед регуляторами — газовые подогреватели. Необходимость подогрева газа перед редуцированием связана с тем, что дросселирование давления сопровождается (согласно эффекту Джоуля-Томсона) охлаждением газа, создающим опасность закупорки трубопроводов и оборудования ГРС газовыми гидратами.

Как правило, предварительный подогрев газа осуществляется за счет сжигания части транспортируемого газа, что не отвечает требованиям энергосбережения. Кроме того, установка и работа греющих котлов приводит к усложнению технологической схемы ГРС.

Согласно государственной программе Приморского края «Энергоэффективность, развитие газоснабжения и энергетики в Приморском крае» на 2013–2020 годы [4] важным приоритетом государственной политики в сфере развития газоснабжения и энергетики является снижение потерь при выработке и транспортировке энергоресурсов, и вместе с тем повышение эффективности энергопотребления.

В нашем исследовании объектом модернизации была выбрана газораспределительная станция ГРС «Большой Камень». В составе технологического оборудования ГРС присутствуют три подогревателя газа ПТПГ-30М с промежуточным теплоносителем (рис. 1).

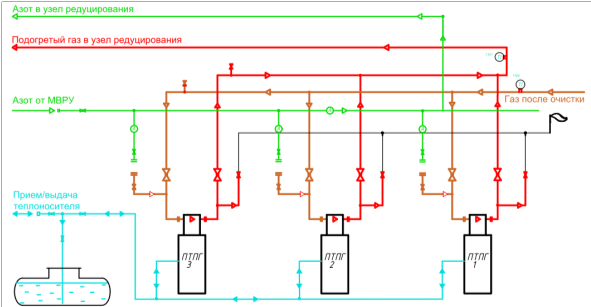

Рис. 1. Технологическая схема узла подогрева газа на ГРС-Большой Камень [1]

По адаптированной методике Газпроммаша [1] был произведен расчет объема топливного газа Gтопл для разных режимов работы ГРС — Большого Камня. В расчете были приняты следующие значения: максимальная фактическая производительность ГРС G=60 тыс. м3/ч; необходимая температура газа на выходе из ГРС tвх =0℃; давление на выходе рвых=1,2Мпа; коэффициент дроссель-эффекта αдж-т = 5 град/МПа. Учитывались также индивидуальные характеристики газа и подогревателя ПТПГ-30М.

Объем требуемого газа можно рассчитать исходя из формулы 1:

(1)

гдеQтреб — требуемое количество теплоты для подогрева газа на (tггtвх) градусов, ккал/м3;

Свх теплоемкость газа на входе в ГРС, ккал/(м3∙°С); ρ — плотность газа, кг/м3;

— низшая теплота сгорания природного газа, ккал/м3; ηподог — КПД подогревателя;

Gггколичество подогреваемого газа, м3/ч. Определяется по формуле 2:

, (2)

где Cгг, Cсм — теплоемкости горячего газа и газа на входе в узел редуцирования соответственно, ккал/(м3∙°С);

tгг — температура горячего газа на выходе из подогревателей, °С. Определяется по формуле 3:

,(3)

где К — коэффициент, учитывающий колебания загрузки подогревателя;

Δtпод перепад температур на входе-выходе из подогревателей, °С.

tсм — температура газа на входе в узел редуцирования, °С. Определяется по формуле 4:

,(4)

гдеtвых температура газа на выходе, °С. По данным Газпроммаша [1] температура газа на выходе ГРС должна удерживаться в пределах от 0 до 6ºС. Практика показывает, что такой уровень поддерживается на отметке tвых = 0 °С.

Температура газа в ходе редуцирования снизится на величину Δtдж-т, °С:

, (5)

рвх входное давление газа на ГРС, МПа.

Используя вышеизложенную методику расчета, мы выяснили, какой объем газа требуется сжигать в подогревателях для всех возможных вариаций давления и температуры на входе в ГРС-Большой Камень (таблица 1). Закрашенные ячейки указывают на значения входных параметров, при которых подогрев газа не требуется.

Таблица 1

Объем требуемого газа, Gтопл, м3.

Pвх, МПа

tвх, °С

0

1

2

3

4

5

6

7

8

2

32,75

23,32

13,71

3,93

2,5

53,22

43,97

34,56

24,97

15,20

5,24

3

73,69

64,63

55,40

46,01

36,43

26,68

16,74

6,60

3,5

94,16

85,28

76,25

67,04

57,67

48,11

38,38

28,45

18,34

4

114,63

105,94

97,09

88,08

78,90

69,55

60,02

50,30

40,40

4,5

135,09

126,60

117,94

109,12

100,14

90,99

81,66

72,15

62,46

5

155,56

147,25

138,78

130,16

121,38

112,43

103,30

94,01

84,53

6

196,50

188,56

180,48

172,24

163,85

155,30

146,59

137,71

128,65

7

237,44

229,87

222,17

214,32

206,32

198,17

189,87

181,41

172,78

7,4

253,81

246,40

238,84

231,15

223,31

215,32

207,18

198,89

190,43

По полученному расходу подогреваемого газа Gгг выбираем необходимое количество n подогревателей ПТПГ-30М исходя из зависимости (6):

,(6)

где Gпод — производительность подогревателя, м3/ч; К1 — коэффициент, учитывающий сезонные, суточные изменения производительности ГРС (таблица 2). Результаты в заштрихованных ячейках свидетельствуют о том, что данной области значений пропускной способности двух подогревателей будет уже недостаточно. В области закрашенных ячеек подогрев газа не требуется.

Таблица 2

Количество подогревателей n, ед.

Pвх, МПа

t_вх, °С

0

1

2

3

4

5

6

7

8

2

1

1

1

1

2,5

2

2

1

1

1

1

3

3

2

2

2

2

1

1

1

3,5

3

3

3

2

2

2

2

1

1

4

4

3

3

3

3

2

2

2

2

4,5

4

4

4

4

3

3

3

3

2

5

5

5

4

4

4

4

3

3

3

6

6

6

6

5

5

5

5

4

4

7

7

7

7

7

6

6

6

6

5

7,4

8

7

7

7

7

7

6

6

6

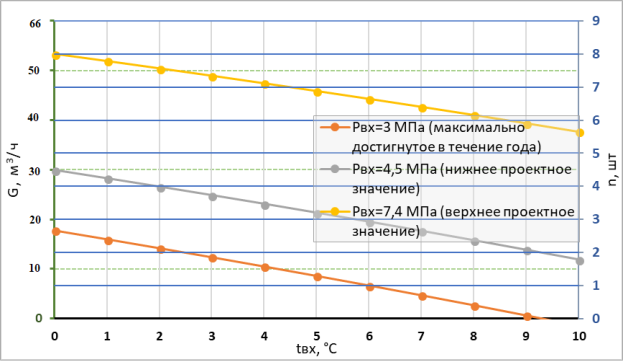

На основе выявленных зависимостей был построен график (рис. 2).

Рис. 2. Зависимость требуемого объема газа и количества подогревателей от температуры и давления на входе в ГРС-БК

Во-первых, результаты показывают, что в текущем режиме работы ГРС в подогревателях затрачивается до 0,04 % транспортируемого газа, а если станция выйдет на проектную мощность, то сжигать придется около 0,1 % топливного ресурса.

Во-вторых, следует отметить, что при настоящем режиме эксплуатации ГРС (Рвх ≤ 3 МПа, tвх ≥2,5°C) достаточно включать в работу 1 или 2 подогревателя ПТПГ-30М. Однако, если давление на входе в ГРС увеличится хотя бы до нижней проектной величины (Рвх =4,5 МПа), трёх таких подогревателей может быть недостаточно.

Но на этом негативные стороны применения ПТПГ не заканчиваются. Помимо того, что существует потребность в несении затрат, связанных с установкой механизмов подогрева, их ремонтированием и заменой в будущем, использование такого способа борьбы с гидратами несет за собой еще и затраты на природоохранные мероприятия.

Согласно данным компании Universal Vortex [6], при подогреве газа на установках декомпрессии мощностью 85 нм3/час будет выделяться 0,98 кг/час углекислого газа, для расхода 283 нм3/час — 3,27 кг/час СО2. Тогда, к примеру, на ГРС-БК г. Большой Камень, c производительностью 66 тыс. м3/час, если сжигать в среднем 0,05 % от общего расхода, т. е. 80 нм3/час, выделяется 0,92 кг СО2 в час.

Данные получены на основе химического уравнения горения метана (1):

CH4 +2О2 = CO2+ 2H20 (1)

Из уравнения (1) следует, что 1 кг-моль CH4 соответствует 1 кг-моль CO2. И так как 1 кг-моль CH4 =16 кг и 1 кг-моль CO2 = 44 кг, то 1 кг сжигаемого метана произведет 2,75 кг CO2. А если учесть, что сжигается не чистый метан, а природный газ, то к перечню загрязняющих веществ, выбрасываемых в атмосферный воздух, добавляются еще и угарный газ, оксид азота, бензапирен, диоксиды азота и серы [5].

Таким образом, решение проблемы снижения давления газа на ГРС без применения антигидратных мероприятий является актуальной научно-технической задачей. Для ее решения нашим исследовательским коллективом предлагается разработать для ГРС Приморского края (и для ГРС г. Большого Камня, в частности) комплекс изотермического редуцирования газа на основе вихревого эффекта. Об этом исследовании и идеях его реализации подробнее изложено в материалах ранее опубликованных работ [2,3].

Литература:

  1. Станция Газораспределительная блочная ГРС «Газпромаш-80» / Паспорт ГМП80–07–00.00.00 ПС — 2016 г.
  2. Кузьмин Д. С. Дипломная работа «Разработка вихревого регулятора давления газа для технологических нужд ГРС», — Владивосток, 2017.
  3. Миронов Д. Ю. К вопросу внедрения технологического комплекса редуцирования давления газа на ГРС // Сборник региональной научно-практической конференции студентов, аспирантов и молодых ученых «Наука, техника, промышленное производство: история, современное состояние, перспективы» — 2017.
  4. Постановление от 7 декабря 2012 г. № 390-па об утверждении государственной программы Приморского края «Энергоэффективность, развитие газоснабжения и энергетики в Приморском крае» на 2013–2020 годы (изм. от 19.02.2016 № 64-па).
  5. СТО Газпром 2–1.19–058–2006 Инструкция по расчету и нормированию выбросов ГРС (АГРС, ГРП), ГИС. Разработан ОАО «Промгаз».
  6. L. Tunkel, R. Gale. Energy savings accompany cleaner CNG decompression process. // Pipeline & Gas Journal. 2016. № 243.
