Ибрагимов С. С. Результаты испытания водоопреснителя парникового типа // Молодой ученый. — 2017. — №25. — С. 67-69. — URL https://moluch.ru/archive/159/44913/ (дата обращения: 12.11.2019).



В настоящее время и в нашей солнечной Республике Узбекистан широко применяется использование солнечной энергии.

Для эффективного использования солнечной энергии был разработан солнечный парниковый водоопреснитель.

Размеры устройства: h=17 см, L=83 см, h/L=0.2 m=450, n=520. Это устройство можно использовать во всех населенных пунктах, для каждой семьи. Есть населенные пункты, куда еще не дошла питьевая вода, можно получить конденсаты (дистиллированная вода) из имеющихся минерализованных колодцев.

Внутри корпуса устройства размещены: его стены с двух сторон, под ними теплонепроницаемый слой и минеральная вода. Из нержавеющей стали изготовлен резервуар для сбора конденсата. Под теплонепроницаемым слоем экранная полиэтиленовая пленка. Корпус по периметру завернут закрепленным экраном, из светопропускаемого материала и теплонепроницаемой поверхности.

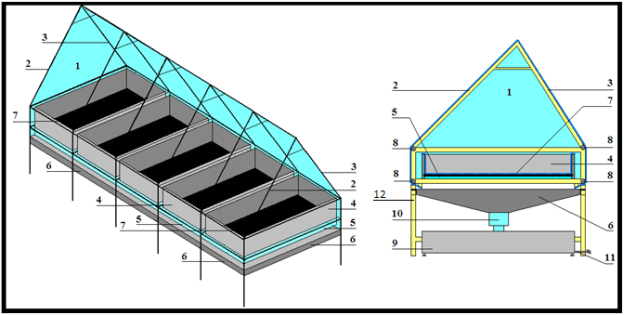

Рис. 1. Схема парникового водоопреснителя. 1-внутренняя часть устройства; стены 2,3- с двух сторон; 4,7- сосуд из дерева или нержавеющей стали для минеральной воды; 5-поверхность, не пропускающая тепло; 6- черная пленка, приспособленная для сбора конденсата в фильтр; 8-проводы; 9-резервуар для сбора конденсата; 10-фильтр (фильтрует конденсат); 11-кран для получения собранного конденсата; 12- материал для дна устройства

Солнечная энергия проникает через прозрачную поверхность и согревает сосуд с черной пленкой, минеральная вода поглощает солнечную энергию. Энергия согревает воду в сосуде и передается испарению воды. Полученная смесь пара-воды конденсируется во внутренних стенах корпуса и во внутренней части светопропускаемой поверхности [1].

Конденсат, образовавшийся во внутренних стенах и протекаемый по всей светопроницаемой поверхности соберется в нижней части водоопреснителя.

Для сбора конденсата установлен резервуар. Установление в конструкции теплонепроницаемого слоя и экранизированнаяя донорная полиэтиленовая пленка, в лабораторных испытаниях, обеспечивают эффективное использование солнечной энергии. Когда солнечная энергия попадает во внутрь водоопреснителя, максимальное выделение конденсата возникает в результате испарения воды на 1 м2 поверхности в количестве 5–6 литров в течении суток.

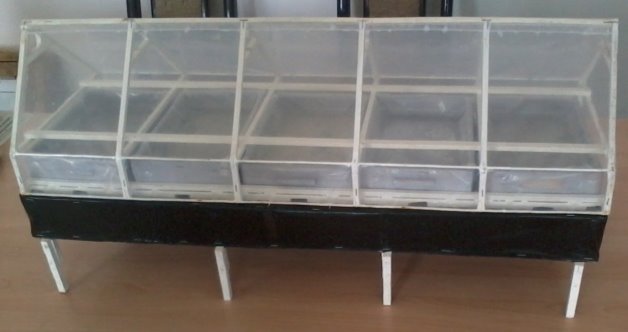

Рис. 2. Лабораторный вид парникового водоопреснителя

Результаты испытания энергетически усовершенствованного солнечного парникового водоопреснителя

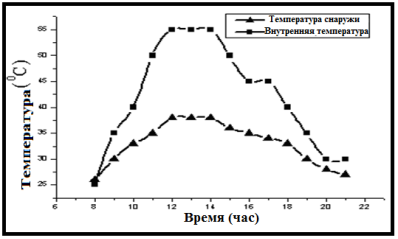

Рис. 3. График взаимосвязанности времени и внутренней, наружной температур энергетически усовершенствованного солнечного парникового водоопреснителя

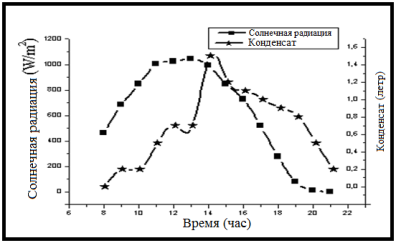

Рис. 4. График взаимосвязанности времени и солнечной радиации, полученного конденсата энергетически усовершен-ствованного солнечного парникового водоопреснителя

Подведя итоги, можно сказать, что в результате установления теплонепроницаемого слоя в конструкции- экранизированной донорной пленки, общая эффективность солнечного парникового водоопреснителя повышается на 15–20 %.

Литература:

  1. Баум В. А. О технической характеристике солнечных опреснителей. В кн. Теплоэнергетика. М., Изд-во АНСССР, 1960. 98с.
