Математическое моделирование электропривода на базе явнополюсного синхронного двигателя в пакете SimPowerSystems

Емельянов Александр Александрович, доцент;

Бесклеткин Виктор Викторович, ассистент;

Авдеев Александр Сергеевич, студент;

Габзалилов Эльвир Фиргатович, студент;

Прокопьев Константин Васильевич, студент;

Ситенков Александр Александрович, студент;

Пестеров Дмитрий Ильич, студент;

Юнусов Тимур Шамильевич, студент;

Устинов Артем Павлович, студент

Российский государственный профессионально-педагогический университет

Целью данной работы является овладение технологией сборки модели электропривода на базе явнополюсного синхронного двигателя в пакете SimPowerSystems для использования в лабораторной работе по дисциплине «Математическое моделирование в электромеханических устройствах» [1], [2], [3], [4], [5].

Общая схема системы электропривода на базе явнополюсного синхронного двигателя дана на рис. 1.

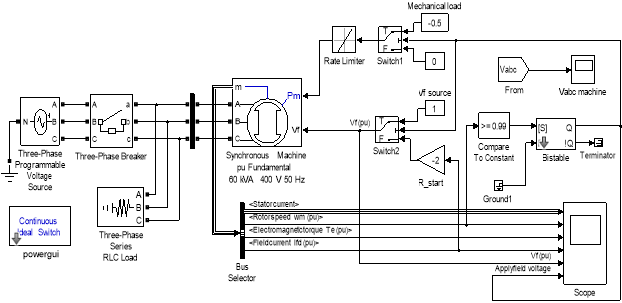

Рис. 1. Схема системы электропривода с явнополюсным синхронным двигателем

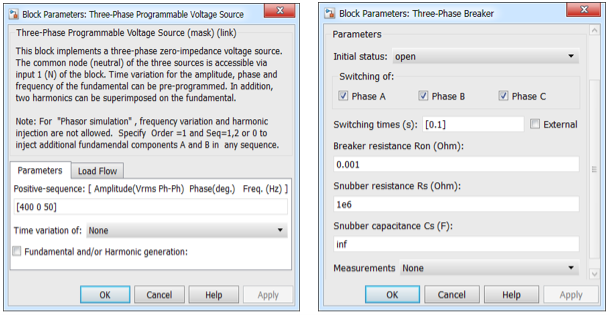

Параметры источника трехфазного напряжения (Three-Phase Programmable Voltage Source) и трехфазного переключателя (Three-Phase Breaker) даны на рис. 2.

Рис. 2. Окна параметров источника трехфазного напряжения и трехфазного переключателя

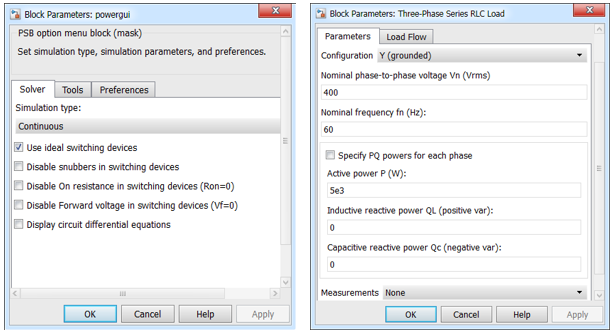

Параметры блока powergui и трехфазной последовательной RLC нагрузки (Three-Phase RLC Load) даны на рис. 3.

Рис. 3. Окна параметров блока powergui и трехфазной последовательной RLC нагрузки

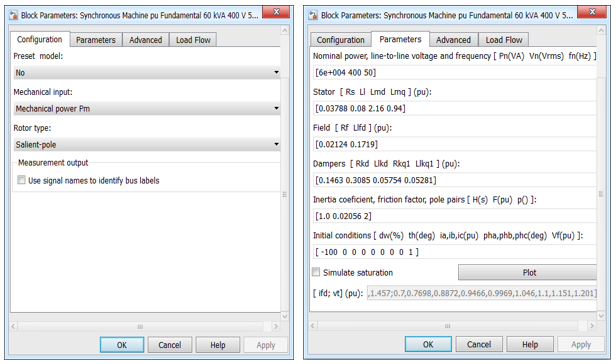

В блоке явнополюсного синхронного двигателя (Synchronous Machine pu Fundamental) задаем параметры двигателя (рис. 4).

Рис. 4. Окна конфигурации и параметров явнополюсного синхронного двигателя

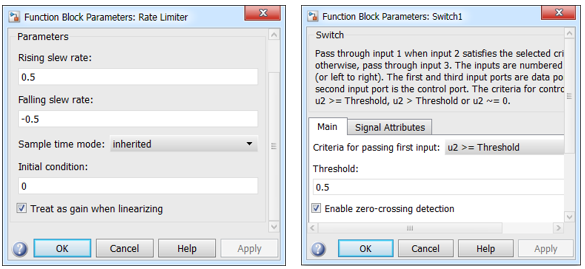

Параметры блоков ограничения скорости изменения сигнала (Rate Limiter) и переключателей (Switch1 и Switch2) даны на рис. 5.

Рис. 5. Окна параметров блоков ограничения скорости изменения сигнала и переключателей

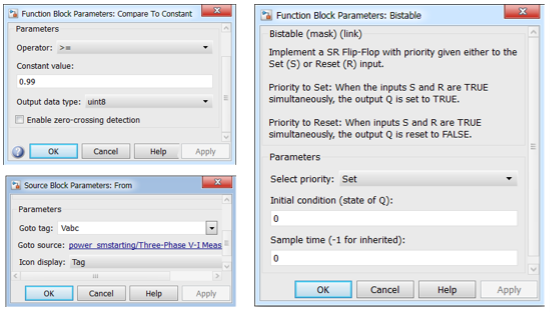

Параметры блоков сравнения входного сигнала с заданной константой (Compare To Constant), приема сигнала (From) и блока установки устойчивого состояния (Bistable) показаны на рис. 6.

Рис. 6. Окна параметров блоков сравнения, приема сигнала и блока установки устойчивого состояния

Для работы модели в SimPowerSystems необходимо добавить блок Powergui, в параметрах которого во вкладке Solver установить галочку Use ideal switching devices.

Результаты математического моделирования явнополюсного синхронного двигателя в SimPowerSystems представлены на рис. 7 и 8.

Рис. 7. Скорость и электромагнитный момент явнополюсного синхронного двигателя

На рис. 8 показана картина асинхронного пуска синхронного двигателя. При времени t = 1,3 с происходит подача напряжения на обмотку возбуждения, и ротор двигателя входит в синхронизм.

Рис. 8. Асинхронный пуск синхронного двигателя

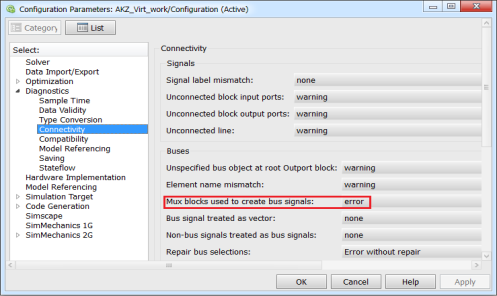

Примечание: во избежание ошибок при запуске расчета модели необходимо открыть меню Simulation, выбрать Model Configuration Parameters. В открывшемся окне в меню Diagnostics перейти к пункту Connectivity и установить значение Mux blocks used to create bus signals: error, как показано на рис. 9.

Рис. 9. Окно параметров модели

Литература:

1. Герман-Галкин С. Г. Matlab & Simulink. Проектирование мехатронных систем на ПК. – СПб.: КОРОНА-Век, 2008. – 368 с.
2. Герман-Галкин С. Г. Компьютерное моделирование полупроводниковых систем в MATLAB 6.0: Учебное пособие. – СПб.: КОРОНА принт, 2007. – 320 с.
3. Черных И. В. Моделирование электротехнических устройств в MATLAB, SimPowerSystems и Simulink. – М.: ДМК Пресс; СПб.: Питер, 2008. – 288 с.
4. Simscape Power Systems Examples [Электронный ресурс] // MathWorks. – Режим доступа: www.mathworks.com/help/physmod/sps/examples.html.
5. Емельянов А. А., Бесклеткин В. В., Авдеев А. С., Габзалилов Э. Ф., Прокопьев К. В., Ситенков А. А., Пестеров Д. И., Юнусов Т. Ш. Математическое моделирование короткозамкнутого асинхронного двигателя в пакете SimPowerSystems // Молодой ученый. — 2016. — №14. — С. 28-34.
