Изучение деформации почвы в зависимости от основных параметров рыхлительной лапы проводилось в лабораторно-полевых условиях с применением окрашенных постелей. Для этого в яму размером 3 х 30 м в плане и глубиной 0,7 м засыпалась почва с чередованием окрашенных слоев через каждые 0.1 м (рис.3). Почва для создания однородного фона предварительно просеивалась через решето с размером ячеек 5 мм. После закладки очередного слоя почва разравнивалась планировщиком. «Постели», но крашенные слои почвы, в течение зимы и осени находились в естественных условиях и по физико-механическим свойствам были идентичны почве полей, предназначенных для рыхления.

Эти разрезы фотографировали и зарисовали через стекло на кальку. По полученным данным определяли углы продольного и бокового скалывания почвы (рис. — 1).

Углы продольного и бокового скалывания будут равны

или

На продольных разрезах (рис.4) видна продольная плоскость скалывания А-А, а на поперечных получено направление боковой плоскости скалывания почвы Б-Б (рис.1). Изменение угла крошения лемеха существенно влияет на углы продольного и бокового скалывания. На рис.5 показано изменение углов продольного и бокового скалывания в зависимости от угла крошения лемеха. Из рис.-5 видно, что с увеличением угла от 15 до 300 приводит к уменьшению угла от 46044’ до 34030’. На этом же рисунке показано теоретическое значение угла в зависимости от угла

(1)

Уменьшение угла продольного скалывания приводит к увеличению зоны распространения деформации почвы впереди лапы. Эта зона определяет точку крепления опорного колеса на раме глубокорыхлителя. Если опорные колеса прикрепить на раме внутри зоны деформации, то они будут проваливаться в почву, и не будет выдерживаться заданная глубина хода рыхлительной лапы.

При этом, глубина рыхления увеличивается от заданной, что приводит к увеличению тягового сопротивления глубоко рыхлителя. Поэтому опорное колесо надо устанавливать вне зоны распространения деформации почвы.

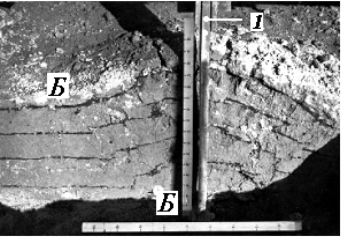

Рис. 1. Продольная и боковая деформации почвы рыхлительной лапой: 1 — стойка, 2 — рыхлительная лапа



Длина распространения деформации почвы впереди лапы зависит от угла груди, в свою очередь который связан с углом крошения рыхлительной лапы.

Расчет длины распространения деформации в зависимости от угла произведен при глубине рыхления =0,5 м. С увеличением угла крошения рыхлительной лапы от 15 до 300 длина деформации почвы впереди лапы возрастает от 0,46 до 0,74 м. Это связано с тем, что с изменением угла от 15 до 300 уменьшается угол продольного скалывания почвы.

Изображение 018

Рис. 2. Изменение углов продольного и бокового скалывания почвы в зависимости от угла крошения лемеха: Экспериментальная кривая — — - Теоретическая кривая –



На основании экспериментальных данных, методом наименьших квадратов выведена эмпирическая формула, характеризующая зависимость углов продольного и бокового скалывания почвы от угла крошения рыхлительной лапы , т. е.

На рис.5 показано изменение угла бокового скалывания почвы в зависимости от угла , откуда видно, что с увеличением угла от15 до 300 значение угла уменьшается от 61042’ до 44018’.

Изменение ширины лапы от 0,4 до 0,7 м (при =200; = 0,9 м) не привело к существенному изменению углов и .

Элементы деформации почвы в зависимости от угла крошения долото приведены в таблице 1.



Таблица 1

Элементы деформации почвы в зависимости от угла крошения

Угол крошения, град

Угол скалывания, град

Размеры распространения деформации, м

15

46

62

0,48

1,04

0,64

22

42

53

0,55

1,26

0,69

30

36

44

0,65

1,55

0,73



По выше изложенным данным можно пользоваться при исследовании параметров орудий рыхления подпахотного горизонта почвы зоны хлопкосеяния.



Литература:



  1. Н. С. Бибутов. Обоснование параметров рабочего органа глубокорыхлителя для зоны хлопкосеяния. Дис.канд.наук.Янгиюль,1983 г.
