Мы заинтересовались тем, где на практике можно применить фонтаны, работающие по принципу Герона. Нами было решено использовать такие фонтаны как часть рекреационной зоны на территории города Хабаровска. [1]
В городской среде людям необходимы парки, аллеи, места для прогулок на свежем воздухе. Мы предлагаем вариант парка, на территории которого будут находиться фонтаны и другие места для отдыха. [5]
Цель: создание 3D модели парка с фонтанами
Задачи:
1. Изучить принцип работы фонтана Герона
2. Определить место расположения парка
3. Разделить парковую зону на сектора
4. Сделать чертежи конструкций парка
Фонтан Герона (рис. 1) — фонтан, в котором создается вертикальная струя воды, поддерживаемая давлением воздуха. Фонтан состоит из трех частей: чаша и 2 сосуда, находящихся на разной высоте: верхний наполнен водой, а нижний — пустой. Части соединены шлангами. В основу работы фонтана Герона положен принцип гидропневматики — работу по выталкиванию воды вверх струей производит воздух и сама жидкость [6]. Для правильной работы фонтана необходим резкий перепад высот, который обеспечивает разницу в давлении [4].
Рис. 1
В современном мире редко кого удивишь фонтанами, однако принцип фонтана Герона редко используется, и мы решили представить своё видение этого сооружения в масштабах отдельно взятой местности. [2]
Наша обзорная площадка даст возможность каждому увидеть и удивиться, как работают фонтаны без насоса. Следующее преимущество заключается в том, что такие фонтаны работают без насосов, следовательно, они не тратят огромное количество энергии на перемещение воды и создания тяги, для выхода струи.
Была найдена оптимальная территория. Овраг, расположенный на северной стороне Слободской улицы, напротив жилого комплекса «Дендрарий». Наш парк решает проблему парковых и пеших зон для отдыха, спортивных площадок. Расположение в центральном районе города делает её легкодоступной для многих горожан (рис.2)
Рис. 2 Вид со спутника территории
Рис.3 Территория по секторам
В первом секторе находятся фонтаны (рис.3). Длина данного сектора составляет 180 метров, ширина изменяется от 23 до 25 метров. [7]
Второй сектор (рис.3) «Тихий уголок». Северо-восточная часть парка, максимально удаленная от проезжей части, следовательно, минимальное количество источников шума. В качестве изоляции звуков послужит живая изгородь [1]
В третьем секторе (рис.3) располагается спортивная площадка. [3]
Четвертый сектор (рис.3)Аллея соединяет «Тихий уголок» и площадки, представляет собой тропинки для прогулок предусмотрены сидячие места, а именно скамейки для отдыхающих. Идея в том, чтобы цикл фонтанов повторялся по всей территории.

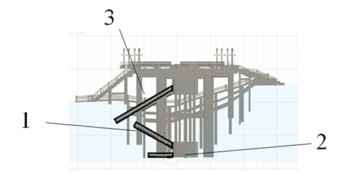

Запуск цикла (Рис. 4) происходит подачей жидкости по трубе № 1. После того, как заканчивается цикл, вся жидкость переходит в нижний бак, верхний же становится пустым. По трубе № 2 из нижнего бака сливается вся жидкость. По трубе № 3 наполняется верхний бак. Это позволит циркулировать воде в фонтане лишь с небольшими задержками. [4]
Рис. 4. Одна из платформ парка
Для моделирования использовалась программа Fusion 360. Данная программа позволяет создавать конструкции любой сложности.
В начале работы был воссоздан рельеф нашей местности. [2] Были учтены все возможные тонкости рельефа, так как у нас не идеально искусственно созданное углубление, а природное образование.
Рис. 5.

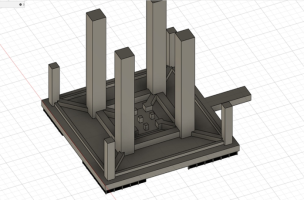

Следующим шагом было создание платформы и её несущих конструкций (рис. 6):
Рис. 6

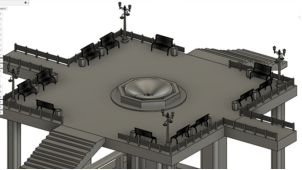

На платформу было установлено ограждение, чаша фонтана, скамейки, фонари (рис 7). После этого были установлены лестницы, размеры которых были скорректированы под рельеф оврага
Рис. 7
Последним шагом мы сделали пару домов «Дендрария» для того, чтобы можно было оценить размер первого сектора
Рис. 8
Рис. 9
Результатом нашей работы была создана 3D модель части парка, в которой находятся фонтаны. Данная 3D модель является возможным вариантом парка на данной территории. С помощью данной модели и чертежей трёх секторов возможна проектировка настоящего парка и его постройка. Облагораживание территории и создание рекреационных зон необходимо в данном месте города Хабаровска.
Литература:
- Вергунов, А. П. Горохов, В. А. Русские сады и парки. — М.: Наука, 1987. — 416 с.
- Нехуженко, Н. А. Основы ландшафтного проектирования и ландшафтной архитектуры — С.-Петербург: Питер, 2011. — 192 с
- Бурлаков И. Р. Спортивные сооружения и комплексы: Учебное пособие /Бурлаков И. Р., Неминущий Г. П. — Ростов-на-Дону, 1997.
- Элементарный учебник: Учебное пособие. В 3-х т./Под ред. Г. С. Ландсберга — М.: Наука, 1985. — 608 с.
- http://www.wundersamessammelsurium.info/heron/fontaene/index.html
- http://www.domechti.ru/fontan-gerona
- http://www.1000fontan.ru/catalog-fontan/shema/work/
