Идея создания акустической системы возникла спонтанно, когда мое внимание привлекло объявление о продаже универсального мультимедийного модуля, который поддерживал четыре режима работы: Bluetooth, AUX (линейный вход), FM-радио и воспроизведение с внешних накопителей. На мой взгляд, иметь в модуле сразу четыре источника сигнала достаточно удобно, поэтому свой проект по созданию акустической системы я решил спроектировать на базе данного модуля.

Первая конфигурация моей акустической системы была достаточно простой и включала в себя сам мультимедийный модуль, усилитель мощности 15 Вт и две телевизионные колонки, представляющие собой динамики небольшой мощности от старых телевизоров.

Данная версия системы работала стабильно. Сочетание телевизионных колонок сопротивление 4–8 Ом и усилителя мощностью 15 Вт обеспечивало достаточную громкость для небольших помещений. Однако, в процессе эксплуатации произошёл выход из строя контакта, отвечающего за вывод звука на левый канал. Это послужило причиной начала модернизации акустической системы.

Во второй версии была произведена замена усилителя на более мощную модель — 30 Вт. Это позволило восстановить стереозвучание, а также увеличить громкость звука и улучшить его качество.

Новый усилитель имел аналогичный способ подключения (контакт для припаивания проводов), что позволило без проблем соединить его с существующим мультимедийным модулем.

Следующим и заключительным на данный момент шагом в усовершенствовании акустической системы стало добавление сабвуфера, отвечающего за звуки низких частот. Так как используемый усилитель не предусматривает отдельного канала для сабвуфера, то для решения данной проблемы был приобретен новый усилитель, имеющий два канала для фронтальных колонок (стерео) и один выделенный канал для сабвуфера. Такая конфигурация имеет нумерацию 2.1.

Новый усилитель имел встроенный способ воспроизведения по Bluetooth и AUX, но в данной модели не были предусмотрены FM-радио и USB/SD-плеер. Это сужало функционал системы по сравнению с предыдущим мультимедийным модулем.

Чтобы не потерять дополнительные функции (радио, воспроизведение с внешних носителей, пульт ДУ), было принято решение оставить мультимедийный модуль в системе. Данный шаг потребовал технического согласования модуля с новым усилителем. Для этого к выводам аудиовыхода на мультимедийном модуле был припаян штекер mini-jack 3.5 мм, который был подключен к AUX-входу усилителя. Такое техническое решение позволило модулю выполнять функцию источника сигнала (выбор треков, радио, чтения накопителей), а усилителю — функцию увеличения мощности и распределения сигнала по трём акустическим каналам.

Поскольку модуль и усилитель имеют собственные регуляторы громкости, потребовалось настроить оптимальный баланс их звучания:

— громкость на модуле обычно устанавливается на 80–90 % (чтобы избежать искажений на выходе);

— громкость на усилителе используется для основной регулировки уровня звука.

Третья версия модернизации акустической системы началась с замены усилителя на модель 2.1 (50 Вт + 50 Вт + 100 Вт). Крепление акустического кабеля к данной модели происходит через болтовые соединения, что обеспечивает более надёжный контакт и не требует пайки для подключения.

Замена усилителя повлекла за собой изменения в организации общего питания. Ранее элементы могли питаться от одного источника, т. к. не имели специализированного разъёма питания. В новом же усилителе был с завода предусмотрен разъём DC 12 В.

Данная проблема была решена покупкой блока питания с напряжением 12 Вольт и силой тока 5 Ампер. Также был припаян разъём DC 12 В к линиям питания модуля.

В итоге конфигурация акустической системы приобрела следующий вид. Источником сигнала выступает универсальный мультимедийный модуль (Bluetooth, AUX, радио, USB/SD-плеер). Мощность сигнала обеспечивает усилитель 2.1 (50 Вт + 50 Вт + 100 Вт) с болтовыми клеммами и встроенным Bluetooth/AUX. За громкость и качество звука отвечают две фронтальные колонки и сабвуфер для низких частот. Питание модуля и усилителя осуществляет единый блок 12 В / 5 А. Подключение модуля к усилителю происходит через разъём mini-jack 3.5 мм, а колонки и сабвуфер соединены с усилителем через болтовые клеммы (рис. 1).

Данная версия акустической системы не окончательна и в ближайшее время планируется провести еще ряд доработок:

1. Заменить блок питания на более мощный и качественный (12 В / 10–15 А и повысить напряжение до 24 В для полного раскрытия потенциала усилителя.
2. Заменить боковые колонки на более мощные (25–50 Вт) для улучшения качества звучания высоких частот.
3. Сделать корпус для боковых колонокиз дерева, который можно открыть.

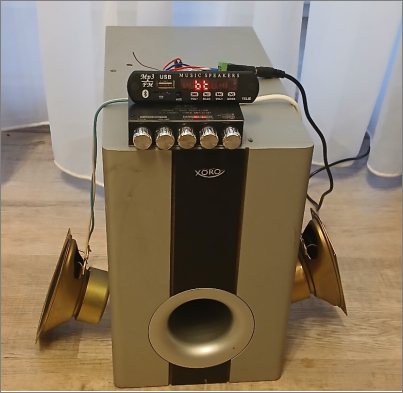

Рис. 1. Итоговая конфигурация акустической системы
