В последние время появились многие пакетные программы, с помощью появились возможность решения математических задач (в том числе и других задач науки, описывающее такими же математическими моделями) без составления компьютерных программ. В учебном процессе (иногда и в научных учреждениях) с помощью использованием таких систем как MathCAD, Maple, Mat lab, Mathematic и. т.д занятия становятся интереснее, осмысление содержания занятия более быстрое и глубокое а также на укрепление излагаемых понятий и на решение задач остаётся достаточно много времени. Из выше указанных систем, MathCAD — более проще чем остальные и она предназначено для технических вузов, а остальные, можно сказать, для профессиональных математиков. Именно в MathCAD задача формулируется в наиболее естественном математическом виде, а в других математических системах шаги алгоритма решения задачи записываются с помощью команд системы.

В численных методах, ориентированных на задачи гидрогазодинамики, к настоящему времени определился ряд направлений. Среди них выделяются методы конечных разностей, крупных частиц, конечных элементов, интегральных соотношений, сеточно-вариационные и другие. Что касается задач динамики вязкой жидкости, то здесь наибольшие успехи связаны с применением метода конечных разностей. Этот метод выделяется простотой и своей универсальностью и может обеспечить высокую точность результатов.

Перейдем теперь от общих вопросов к выяснению численного решения уравнений Навье — Стокса несжимаемой жидкости. Поскольку эти уравнения содержат оператор Лапласа от проекций скорости, то сами уравнения относятся к эллиптическому или параболическому типам, соответственно для стационарных или нестационарных задач.

Движения несжимаемой жидкости с очень малыми скоростями или в тонких капиллярах, или, наконец, при движении очень вязких жидкостей является так называемое ламинарное (слоистое), при котором линии тока прямые линии, параллельные оси трубы.

Направим ось по оси трубы и будем предполагать трубу бесконечно длинной, а поток — направленным вдоль оси трубы, так что из трех компонент скорости u, v, w остается лишь одна w, а остальные две равны нулю. Отвлекаясь от действия объемных сил и считая поток изотермическим, а следовательно, плотность  и коэффициент вязкости  постоянными, будем иметь, согласно уравнениям Навье -Стокса [1], систему уравнений:

                                                        (1)

Из последнего уравнения этой системы следует, что w представляет собой функцию только x и y, а из первых двух- что p- функция только z. Иными словами, если провести нормальные к оси трубы сечения, то во всех таких сечениях распределения скоростей одинаковы, а давление меняется только от сечения к сечению, сохраняя в данном сечении одинаковое значение. Такие движения называют установившимися.

Предыдущая система равенств сводится к одному

                                                                                                   (2)

Уравнение (2) сводится к линейному уравнению в частных производных второго порядка в плоскости (уравнению Пуассона)

                                                                                        (3)

Рассмотрим задачу о протекании несжимаемой вязкой жидкости сквозь трубу прямоугольного сечения. Обозначим высоту прямоугольника, параллельную оси Oy, через 2h, а основание, параллельное оси Ox, 2h, где —  любая положительная постоянная. Ось Oz проведем через центр прямоугольника и направим вниз по потоку, для удобства выбираем безразмерное уравнения и граничные условия [1]:

                                                                                                        (4)

 и при . () (5)

Известно что, таких как уравнения (4) в теории разностных схем принято кратко и обобщенно записывать математическую формулировку дифференциальной задачи, включая граничное условия, в виде:

L*w*=f                                                                                                                          (6)

где L-дифференциальный оператор, w* и f -соответственно искомая функция непрерывного аргумента и заданная правая часть.

Аналогично, разностная задача, поставленная в соответствие дифференциальной (аппроксимирующая последнюю), может быть записана в виде

Lh*w*(h)=f (h)                                                                                                                   (7)

где Lh — разностный оператор, w*(h) — сеточная функция, f (h)- заданная правая часть, h-шаг сетки [1].

В MathCAD идея решения дискретной задачи Lh*w*(h)=f (h) очень проста и естественна:

w*(h)= 1/Lh*f (h).

Как известно в MathCAD задачи решаются следующими способами [2]:

-          с помощью внутренних функций MathCAD;

-          с помощью математического алгоритма решения задачи;

-          с помощью алгоритма решения задачи, реализованного, во внутренним языке MathCAD.

Для численного решения уравнения (4) в областей  вводим конечно-разностную схему следующим образом. Построим сетки , для этого в области - проводим параллельные прямые на оси координат , где , , , ,  (n, k- число узловые точки). Для построения конечно — разностного уравнения, частные производные заменим следующим образом:



Подставляя их уравнению (4) получим следующее алгебраическое уравнение:

                                                               (8)

где  , ,

граничные условии:



Полученное уравнение решается методом Зейделя с помощью MathCAD.

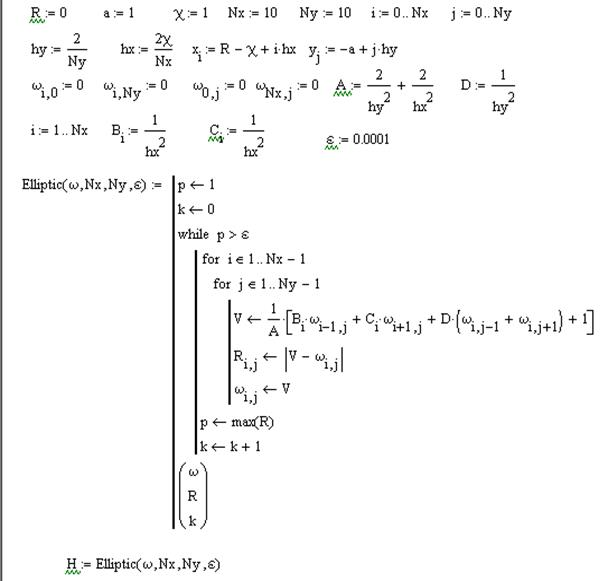

Вводим следующее команды в окне MathCAD.

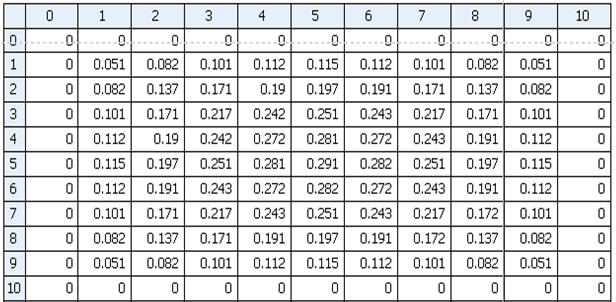

Выведем таблицу значений приближённого решения:



Из полученных результатов можно увидеть, что течение Пуазейловское (максимальное значение скорости в центре) и граничные условия выполняются.

Выведем графики приближённого решения:

Рис. 1. Эпюра скорости (внешний вид)



Рис. 2. Эпюра скорости (внутренний вид)



В статье рассмотрен один из методов решения уравнения Навье -Стокса, с помощью MathCAD. Проанализированы эпюры скорости в табличном и графических видах. Видно, что в графическом виде отображение эпюр скорости удобнее и представления свойства течения показательнее. Это происходит благодаря с возможностями программы MathCAD.
