Закономерности процесса распределения жидкого консерванта при его внесении в провяленную траву влажностью 25–55 % при подборе пресс-подборщиком | Статья в журнале «Молодой ученый»

Библиографическое описание:

Сеник Я. С., Гокоев И. А., Юнин В. А., Зыков А. В. Закономерности процесса распределения жидкого консерванта при его внесении в провяленную траву влажностью 25–55 % при подборе пресс-подборщиком // Молодой ученый. — 2014. — №13. — С. 119-121. — URL https://moluch.ru/archive/72/12369/ (дата обращения: 22.07.2018).

Цель исследований — изучение процесса распределения жидкого консерванта при его внесении в провяленную траву влажностью 25–55 % при подборе пресс-подборщиком.

Новизна исследований — являются полученные закономерности, характеризующие неравномерность распределения рабочей жидкости (консерванта) при подборе провяленной травы в зависимости от давления, под которым осуществляется подача жидкости, типа распылителей, расстояния между ними и диаметра трубопроводов.

Экспериментальные исследования процесса распределения жидкого консерванта в провяленную массу во время ее подбора пресс-подборщиком проводили путем постановки трехфакторного эксперимента с использованием методов теории математического программирования, в частности, метода криволинейной множественной регрессии и корреляции в программе «MathCAD 11». Исследования проводили в полевых условиях ФГБУ «Северо-Западная МИС» Волосовского района Ленинградской области с применением общеизвестных методик, используя влагомер Wilie-25 с зондами 45 и 90 мм, термоанемометр ТКА-ПКМ, фотоэлектрокаллориметр ФЭК-56П и др.

В результате проведения экспериментальных исследований были получены данные неравномерности распределения консерванта [1], характеризуемые коэффициентом вариации распределения консерванта на обрабатываемой провяленной травы во время ее подбора пресс-подборщиком, в зависимости от давления подачи рабочей жидкости, высоты расположения распылителей относительно подбираемой массы и типа распылителей, на основании которых построены графические (см Рисунок 1а и 1б) и выявлены математические зависимости.

Зависимость коэффициента вариации распределения рабочей жидкости (ν) в зависимости от давления подачи жидкости (P) и высоты расположения распылителя относительно подбираемой массы (соответственно 0,18, 0,25, 0,38 и 0,48 м) составит:

-          для распылителей конусного типа

,                                                                          (1)

,                                                                                  (2)

,                                                                              (3)

;                                                                                   (4)

-          для распылителей щелевидного типа

,                                                                            (5)

,                                                                                    (6)

,                                                                                (7)

.                                                                                (8)

Согласно ГОСТ 57310–84 коэффициент вариации для достижения равномерного распределения жидкости не должен превышать 5 %. Данному требованию соответствуют распределение рабочей жидкости распылителями конусного типа при высоте его расположения 0,48 м и давлением в системе 0,85–1,0 МПа и распылителями щелевидного типа при высоте распределения 0,38 м и давлением в системе 0,8–1,0 МПа.

а)

б)

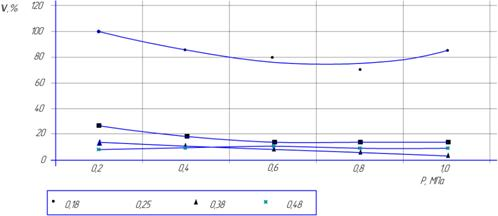

Рис. 1. Неравномерность распределения консерванта в зависимости от давления подачи жидкости и высоты расположения распылителей: а) конусного типа; б) щелевидного типа

На неравномерность распределения рабочей жидкости по обрабатываемой поверхности существенно влияет расстояния между распылителями на штанге. На Рисунке 2 представлены в графической интерпретации варианты расположения распылителей на штанге через 0,2, 0,3 и 0,4 м. Следующие закономерности описывают неравномерность распределения рабочей жидкости в зависимости от изменения давления подачи в диапазоне 0,-1,0 МПа при расстоянии между распылителями на штанге (l) 0,2, 0,3 и 0,4 м:

,                                                                              (9)

,                                                                                  (10)

.                                                                                   (11)

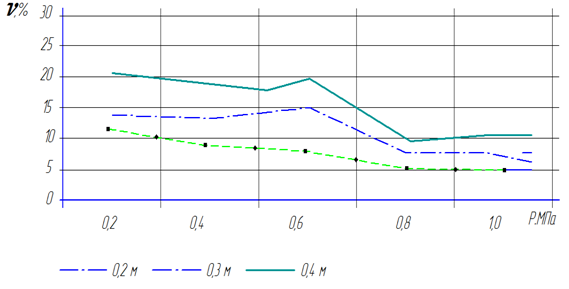

Рис. 2. Зависимость коэффициента вариации от давления в системе при различных расстояниях между распылителями

Наименьшее значение коэффициента вариации распределения рабочей жидкости получено при расположении распылителей на штанге через 0,3 м и давлении подачи жидкости 0,8 МПа.

Выявлено, что качество распределения рабочей жидкости при обработке ею провяливаемой травы при подборе зависит от диаметра трубопроводов (шлангов). На Рисунке 3 представлены тренды изменения коэффициента вариации распределения рабочей жидкости в зависимости от диаметра трубопровода при изменении давления подачи в диапазоне от 0,2 до 1,0 МПа.

В результате аппроксимации данных были получены следующие зависимости при диаметре трубопровода (d), соответственно, 0,1, 0,2 и 0,3 м:

,                                                                                   (9)

,                                                                             (10)

.                                                                                (11)

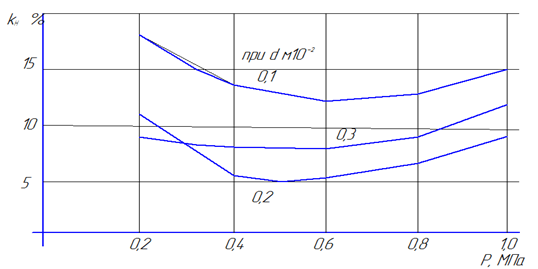

Рис. 3. Неравномерность распределения консерванта в подбираемой массе в зависимости от давления подачи и диаметра трубопровода

Наилучшие показатели по распределению рабочей жидкости во время подбора провяленной массы достигаются при подаче жидкости по трубопроводам диаметром 0,2 м и давлении 0,4–0,6 МПа. При использовании трубопроводов большего и меньшего диаметра происходит увеличение неравномерности распределения.

Качество процесса распределения жидкого консерванта (рабочей жидкости) при его внесении в провяленную траву во время подбора характеризуют следующие выявленные закономерности:

-          неравномерность распределения рабочей жидкости в зависимости от давления ее подачи и высоты расположения распылителя относительно обрабатываемой провяленной массы с учетом типа распылителя;

-          неравномерности распределения жидкости в зависимости от давления подачи ее к распределителям при различных расстояниях между ними;

-          неравномерности распределения консерванта в зависимости от давления в трубопроводе и его внутреннего диаметра.

Закономерности процесса распределения жидкого консерванта при его внесении в провяленную траву влажностью 25–55 % при подборе пресс-подборщиком на основании, которых следует разработать исходные требования на оборудование для внесения жидких консервантов в провяливаемую траву при ее подборе из валка [2,3].

Выявленные закономерности могут найти применение в разработке исходных требований на оборудование для внесения жидких консервантов, а так же технических средств предназначенных для предпосевной (предпосадочной) обработки семян (клубней) растений, и в целом для защиты растений путем обработки их фунгицидами и инсектицидами, а так же подкормки.

Литература:

1.                  Зыков А. В. Внесение жидких консервантов при заготовке рулонного сена / А. В. Зыков, В. А. Юнин // Молодой ученый. — 2013. — № 2. — С. 448–451.

2.                  Устройство для внесения консервирующих препаратов в растительную массу/В. Д. Попов, В. А. Юнин, Я. С. Сеник, И. А. Гокоев, А. В. Зыков/№ 20120110572 от 20.03.2012 г.

3.                  Кузнецов Н. Н. Устройство для внесения консервирующих препаратов в растительную массу / Н. Н. Кузнецов, А. В. Терентьев, А. В. Зыков // Молочно-хозяйственный вестник. — 2013. — № 1(9) — С. 23–28.
