Оптимизация систем теплозащиты трубопроводов и моделирование тепловых процессов в различных условиях являются важными направлениями в обеспечении энергоэффективности и надежности эксплуатации инженерных коммуникаций. Основная цель оптимизации —это минимизация теплопотерь, поддержание необходимой температуры транспортируемых веществ, защита труб от коррозии и продление срока эксплуатации трубопроводных систем. Для достижения этих целей разрабатываются и внедряются современные материалы и конструкции теплоизоляции, учитывающие особенности эксплуатации, климатические условия и технологические требования.

К методам оптимизации можно отнести [1]:

— тепловые расчетные модели, для анализа тепловых потоков и определения оптимальной толщины изоляции.

— индикаторы эффективности (коэффициенты теплопотерь) в оценке систем теплоизоляции.

— оценка затрат на установку изоляции против эксплуатационных затрат на нагрев и сохранение тепла.

Моделирование тепловых процессов в трубопроводах включает создание математических и численных моделей, позволяющих предсказывать распределение температуры, тепловые потери и влияние внешних факторов на динамику теплопередачи. Использование компьютерных методов и программных комплексов позволяет анализировать различные сценарии эксплуатации, оптимизировать параметры теплоизоляции и выбирать наиболее эффективные решения, учитывая положение трубопровода относительно источников тепла и холода, сокращая потери минимальными поворотами и переходами трубопровода при проектировании.

Важным аспектом является также моделирование условий воздействия экстремальных температурных режимов, влажности и механических нагрузок, что способствует повышению надежности и безопасности трубопроводных систем в различных климатических зонах и технологических условиях.

Программы для моделирования тепловых процессов в России [2]:

1. ANSYS Fluent — мощное программное обеспечение для вычислительного моделирования течений и тепловых процессов. Используется для анализа теплообмена, аэродинамики и других сложных физических явлений.

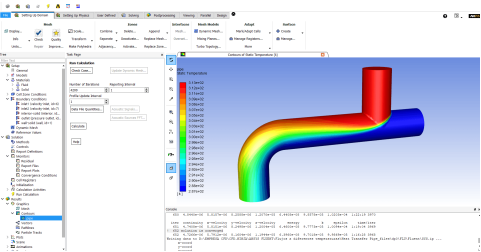

Рис. 1. Программа для моделирования ANSYS Fluent

2. MATLAB Simulink — платформа для моделирования и симуляции систем, включая тепловые процессы. Позволяет создавать модели на основе математических уравнений и проводить их анализ.

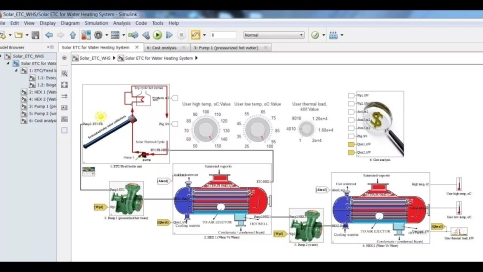

Рис. 2. Программа для моделирования MATLAB Simulink

3. Pipe Flow Expert — специализированное программное обеспечение для моделирования теплообмена и гидравлических расчетов в трубопроводных системах.

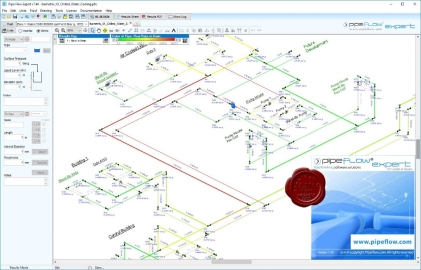

Рис. 3. Программа для моделирования Pipe Flow Expert

4. TERASOL — российское программное обеспечение, предназначенное для моделирования тепловых процессов и теплообмена в различных инженерных системах.

Рис. 4. Программа для моделирования TERASOL

ANSYS Fluent (Разработана компанией ANSYS, Inc. в 1980-х годах. На российском рынке широко используется с 1990-х годов.)

Достоинства: высокая точность и надежность моделирования, поддержка широкого спектра физических процессов и сложных условий, большое сообщество пользователей и обширная документация, возможность интеграции с другими программными продуктами ANSYS.

Недостатки: высокая стоимость лицензий, требовательность к аппаратным ресурсам.

MATLAB и Simulink (Появился в 1984 году, активно используется в России с 1990-х годов.) Достоинства: простота использования для математического моделирования, гибкость в создании моделей, возможность интеграции с другими инструментами MATLAB, подходит для системного и динамического моделирования.

Минусы: ограниченное применение для сложных CFD-расчетов по сравнению с Fluent, высокая стоимость лицензий, требует знания MATLAB и системного моделирования.

Pipe Flow Expert (Разработан российскими компаниями, примерно в начале 2000-х годов.)

Достоинства: специализация на гидравлике и теплообменных системах в трубопроводах, удобный интерфейс для инженеров-теплоэнергетиков, быстрый расчет гидравлики и теплообмена в трубных системах.

Недостатки: Ограничена область применения (в основном, трубопроводы), Меньшее сообщество и ограниченная модельная база по сравнению с Fluent.

TERASOL (Появился в России в начале 2000-х годов, развивается как отечественный продукт.)

Достоинства: российское программное обеспечение, адаптированное под российский рынок, хорошо подходит для моделирования теплообмена в различных системах, меньшая стоимость по сравнению с международными аналогами.

Недостатки: меньшее распространение и сообщество пользователей, меньше возможностей для сложных CFD-расчетов по сравнению с Fluent.

В Европе используют программы COMSOL Multiphysics (для научных исследований промышленного применения), TRNSYS (в исследованиях энергоэффективности), AFT Fathom (для анализа трубопроводных систем и их оптимизации).

Предпочтения в выборе программ различаются спецификой отрасли и норм, экологическими и энергетическими решениями.

Оптимизация систем теплозащиты трубопроводов на основе цифрового моделирования, рассмотренна в статье Карпова Н. В., Кулиненко А. Ю. включает использование методов численного анализа, таких как метод конечных элементов (МКЭ). Этот подход позволяет создавать высокоточные модели распределения температур, тепловых потоков и напряжений внутри конструкции теплоизоляции и окружающей среды [2].

Модели, построенные по методу конечных элементов, позволяют имитировать реальные условия эксплуатации, включая изменение климатических факторов, влажность, динамику тепловых нагрузок и механических воздействий. Это дает инженерам возможность анализировать теплообмен в различных сценариях, выявлять критические зоны с повышенными теплопотерями, а также оценивать воздействие различных конфигураций изоляционных слоев.

Благодаря интеграции МКЭ с концепцией цифровых двойников и мультифизического моделирования, можно проводить многокритериальную оптимизацию параметров системы теплоизоляции. Это включает подбор толщины и состава слоев, материалов с учетом их теплопроводности, а также стратегий утепления и вентиляции для минимизации затрат энергии и повышения надежности системы в условиях переменных эксплуатационных факторов.

Основные индикаторы эффективности трубопровода [3]:

— Коэффициент полезного действия (КПД): Оценка общего уровня потерь энергии и эффективности транспортировки. Чем выше КПД, тем меньше потерь и лучше работа трубопровода.

— Потеря давления (ΔP): Измеряет снижение давления в системе из-за трения, коррозии и других факторов. Низкие потери давления свидетельствуют о хорошем состоянии трубопровода.

— Коэффициент потерь тепла: Отношение тепловых потерь к передаваемой энергии. Важен для систем теплоносителей и горячих линий.

— Удельные расходы энергии (на транспортировку единицы продукта): Энергозатраты на перемещение определенного объема или массы вещества. Низкие показатели свидетельствуют об экономичности.

— Степень износа и коррозии: Оценка состояния металла и возможных повреждений. Влияет на безопасность и долговечность.

— Объем пропущенного или утекшего продукта: Потери из-за утечек, аварий или неправильной эксплуатации. Важный показатель экологической безопасности и экономической эффективности.

— Время безотказной работы (надежность): Показатель надежности системы за определенный период. Чем выше, тем лучше эффективность эксплуатации.

— Объем перекачиваемого продукта: Производительность системы. Оценивает способность трубопровода удовлетворять потребности.

Выводы:

Оптимизация систем теплоизоляции трубопроводов является важным направлением повышения энергоэффективности и эксплуатации инженерных систем. Использование современных программных комплексов и методов численного моделирования, особенно метода конечных элементов, позволяет создавать высокоточные модели распределения температур и тепловых потоков. Интеграция моделирования с концепцией цифровых двойников и мультифизического моделирования дает возможность проводить многокритериальную оптимизацию параметров теплоизоляции, что способствует снижению затрат и повышению надежности систем.

Основные показатели эффективности, такие как КПД, потери давления и тепловые потери, являются важными критериями оценки состояния и эффективности работы трубопроводных систем.

В условиях российского рынка предпочтение отдается отечественным программным продуктам, таким как TERASOL и Pipe Flow Expert, благодаря их адаптированности к местным условиям и стоимости.
