В статье «Инженерно-геологические условия территории Приразломного месторождения» даётся общая характеристика месторождения. Рассматриваются физико-географические, гидрографические и техногенные условия, геоморфологическое строение. Также описываются гидрогеологические условия. На основании полевых и лабораторных исследований, на данной территории до глубины 4,0–24,0 м выделено восемь инженерно-геологических элементов (ИГЭ). Отмечаются опасные геологические и инженерно-геологические процессы на данной территории.

Ключевые слова: ИГЭ, Приразломное месторождение, подъездная автодорога, кустовая площадка, инженерные изыскания для строительства, грунты.

Участок проведения инженерно-геологических работ в административном отношении находится на территории Приразломного месторождения нефти Нефтеюганского района Ханты-Мансийского автономного округа (ХМАО-ЮГРА) Тюменской области (Рис. 1).

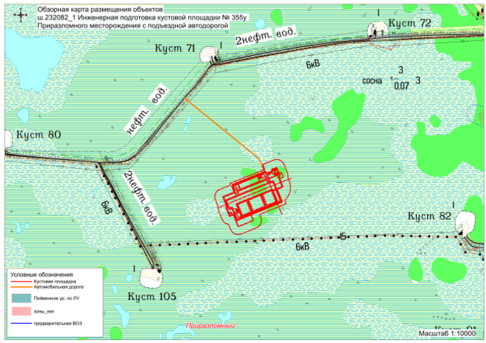

Рис. 1. Обзорная схема проектирования схема расположения объектов проектирования

Приразломное месторождение — крупное месторождение нефти, приуроченное к западному склону Салымского куполовидного поднятия Средне-Обской нефтегазоносной области (НГО) Западно-Сибирской нефтегазоносной провинции (НГП) (Рис. 2), осложненного локальными структурами: Приразломная, Алехинская, Севская, Репьевская, Чусинская. В административном отношении находится на территории Нефтеюганского, Ханты-Мансийского и Сургутского районов. Складчатый фундамент Западно-Сибирской платформы, вскрытый скважиной № 184 на глубине 3420 м, представлен гранитами, порфиритами. Осадочный чехол сложен терригенными отложениями юрского, мелового и палеогенового возраста. В пределах месторождения выявлены залежи пластового, пластово-сводового и литологически экранированного типов. Коллекторами в нефтяных залежах выступают гранулярные песчаники с прослоями глин. Разведанные запасы нефти составляют 658,8 млн. т [4]

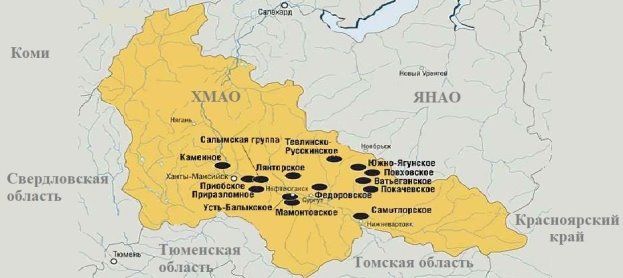

Рис. 2. Обзорная карта расположения Приразломного месторождения нефти [4]

Инженерно-геологические изыскания проводились по техническому заданию, в котором к строительству относятся — трассы «Автомобильная дорога к кустовой площадке № 355У» и «Реконструируемый участок ВЛ-6 кВ»

Участок проектируемого строительства расположен в центральной части Западно-Сибирской равнины, орографически занимает западную часть Среднеобской низменности.

В геоморфологическом отношении данная территория приурочена ко II надпойменной террасе р. Обь, осложненной поймами более мелких водотоков. Поверхность территории представлена заболоченной озерно-аллювиальной равниной с незначительным количеством озер, частично превратившихся в заболоченные котлованы вследствие развивающейся речной сети [1].

В результате выполненного комплекса инженерно-геологических работ установлено, что инженерно-геологический разрез изыскиваемой территории до глубины 4,0–24,0 м принимают участие современные образования (QIV), а также четвертичные верхненеоплейстоцен-голоценовые отложения болотного (bQIV) и озерно-аллювиального (lаQIII-IV) комплексов.

Гидрографическая сеть района работ относится к бассейну притоков р. Оби и представлена безымянным озером и р. Севыспат, которая протекает в восточном направлении и впадает в р. Малый Салым. Безымянное озеро расположено северо-западнее участка изысканий на расстоянии 0,7 км [1].

Озеро линейно-вытянутой с северо-запада на юго-восток формы, бессточное, площадь водного зеркала составляет 0,1 км ² . Изрезано заболоченными топкими берегами, задернованное болотной растительностью. На момент рекогносцировочного обследования ширина составила 0,31 км, длина — 0,45 км, глубина до 1,2 м. Отметка уреза воды составила 36,58 м.

Между озером и участком изысканий расположена существующая внутрипромысловая автодорога с абсолютными отметками 40,59 м. Соответственно, данное озеро не оказывает влияния на проектируемые объекты [1].

Техногенные отложения представлены насыпными грунтами преимущественно песчаными, реже глинистыми. К неблагоприятным инженерно-геологическим процессам на территории изысканий относятся: сезонное морозное пучение, подтопление территории и заболачивание. Сезонное промерзание распространено повсеместно. Сейсмической активности района более 5 баллов не наблюдалось. Опасные природные процессы не отмечены [5].

Грунтовые воды вскрыты скважинами на глубине 0,0–1,0 м. Уровень грунтовых вод может колебаться в зависимости от времени года и микроландшафта, достигая максимального уровня, как правило, в периоды весеннего паводка. Водовмещающими грунтами служат торфы и суглинки. Водоупорные грунты на участке изысканий скважинами до разведанной глубины не вскрыты.

На основании полевых и лабораторных исследований по типам, видам и разновидностям, согласно ГОСТ 25100–2020 [3], на исследуемом участке до глубины 4,0–24,0 м выделено восемь инженерно-геологических элементов (ИГЭ).

ИГЭ 63 — насыпной грунт (песок мелкий неоднородный малой степени водонасыщения средней плотности слабопучинистый) (tQ _IV );

ИГЭ 941 — торф тип 3-А (t<0.005 МПа), слаборазложившийся, высокозольный (bQ _IV );

ИГЭ 932 — торф тип 2 (0.005 <t<0.010 (bq<sub="" высокозольный="" мпа),="" среднеразложившийся,=""> IV); </t<0.010>

ИГЭ 923 — торф тип 1-Б (0.010 <t<0.015 (bq<sub="" высокозольный="" мпа),="" сильноразложившийся,=""> IV); </t<0.015>

ИГЭ 203 — суглинок тяжелый пылеватый тугопластичный сильнопучинистый среднедеформируемый (laQ _{III - IV} );

ИГЭ 204 — суглинок тяжелый пылеватый мягкопластичный сильнопучинистый среднедеформируемый (laQ _{III - IV} );

ИГЭ 442 — песок мелкий однородный водонасыщенный средней плотности слабопучинистый среднедеформируемый (laQ _{III - IV} );

ИГЭ 441 — песок мелкий однородный водонасыщенный плотный слабопучинистый среднедеформируемый (laQ _{III - IV} ).

Нормативные и расчетные значения физико-механических свойств грунтов выделяются на основе оценки пространственной изменчивости характеристик грунтов и их коэффициента вариации, а также сравнительного коэффициента вариации [2].

В заключении стоит отметить, что на изысканной территории опасными геологическими и инженерно-геологическими процессами являются процессы подтопления, морозного пучения территории и заболачивания.

Под подтоплением понимается процесс подъема уровня грунтовых вод в водообильные периоды года до дневной поверхности и слияние их с поверхностными водами. Участок изысканий расположен с точки зрения гидрологических условий, в сложных условиях, в зоне распространения грядово-мочажинно-озерково болотных комплексов, особенностью которого является закономерное чередование повышений (гряд) и понижений (мочажин). Наиболее низкие участки мочажин на участке изысканий сильно обводнены, некоторые имеют открытую водную поверхность — залитые водой участи глубиной от 0,3 до 1,5 м.

Литература:

1. Варламов И. П. Геоморфологическая карта Западно-Сибирской равнины: объяснительная записка к геоморфологической карте Западно-Сибирской равнины. Масштаб 1:1 500 000. — 1972 с. — 110 с.
2. ГОСТ 20522–2012. Грунты. Методы статистической обработки результатов испытаний: межгосударственный стандарт: 2013–07–01. — М.: Стандартинформ, 2013. — 16 с.
3. ГОСТ 25100–2020. Грунты. Классификация: межгосударственный стандарт: 2021–01–01. — М:Стандартинформ, 2020. — 39 с.
4. Приразломное месторождение (ХМАО) // Neftegaz.RU [neftegaz.ru]. URL: https://neftegaz.ru/tech-library/mestorozhdeniya/141699 (дата обращения: 08.03.2024).
5. Атлас Ханты-Мансийского Автономного округа — Югры: природа, экология. — Ханты-Мансийск — М.: ООО «НПЦ Мониторинг», МГУ им. Ломоносова, 2005.
