С целью повышения технико-экономической эффективности разработки месторождения применяется технология одновременной раздельной эксплуатации. Данная технология дает возможность отбирать запасы за счет совмещения двух и более объектов разработки.
Ключевые слова: одновременная раздельная эксплуатация, механизированная добыча, скважина, пласт.
Для технологии одновременно-раздельной эксплуатации на месторождении Хаиркелды Северный были подобраны скважины № 3, № 8, № 9, расположенные в северной, северо-западной части горизонта Ю-I (рисунок 1). В пределах продуктивного горизонта Ю-I выделены тектонические нарушении, которые хорошо прослеживаются.

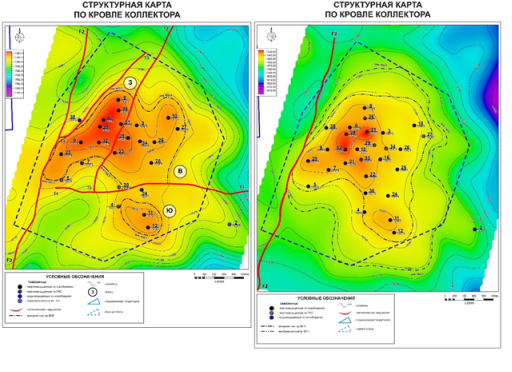

Рис. 1. Структурная карта по кровле и подошве месторождения Хаиркелды Северный горизонт Ю-I, М-II
Толщина горизонта изменяется от 25 м в сводовой части до 40 м на восточной периклинали. Сокращение толщины в своде связано с частичным размывом горизонта. Повышенные значения эффективных нефтенасыщенных толщин более 16 м получили развитие в пределах IVа блока, в его южной и западной частях и в VIb блоке.
Таким образом, в Ю-I горизонте установлена газонефтяная залежь в сводовой части структуры и нефтяные на периклинальных частях, ограниченные малоамплитудными тектоническими нарушениями.
В пределах блока установлены две залежи нефти, примыкающие к тектоническому нарушению, одна в северо-западной части, другая в центре южной периклинали.
Выбор компановки для системы ОРЭ была подобрана схема ШГН+ЭЦН.

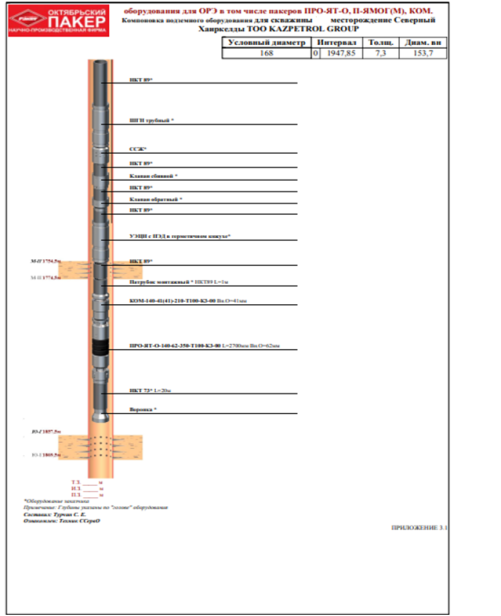

Рис. 2. Оборудования для ОРЭ
Опытно-промышленные испытания технологии ОРЭ были внедрены на скважину Хаиркелды Северный № 9 23.07.2020года с целью достижения проектной добычи по месторождению. Согласно отчетов о пересчета запасов нефти, растворенного газа и попутных компонентов по состаянию изученности 01.01.2020 года ГИС-контроль горизонта Ю-I интервал перфорации 1853–1866 м данные скважины следующие: Qг — 926м3/сут; Qн — 175,5м3/сут; Горизонт М-II интервал перфорации 1755–1765м данные по скважине Qг — 503м3/сут; Qн — 59,8м3/сут.

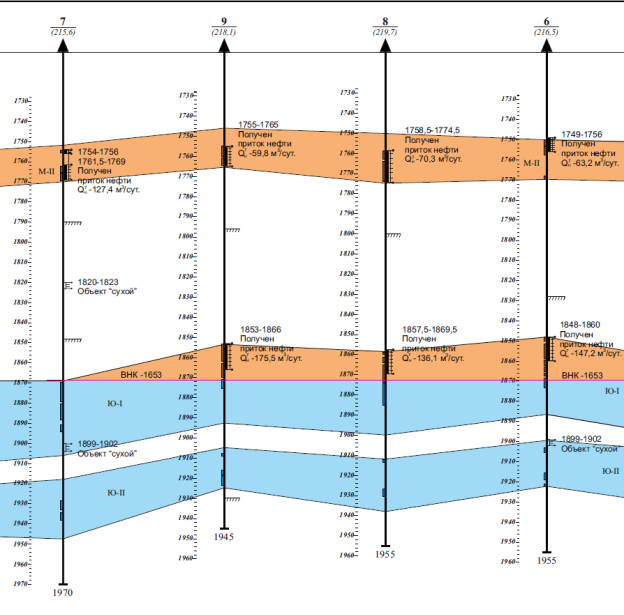

Рис. 3. Схема обоснования ВНК
Таблица 1
Опробование горизонтов до внедрения технологии ОРЭ
|
Скв. |
Способ экспл. |
Глубина спуска НКТ и ГНО. |
Гор. |
Интервал перфорации |
штуцер |
Ртр, кг/см2 |
Рзтр, кг/см2 |
Р маниф. Линии, кг/см2 |
Ндин/ стат |
Qж, м3/сут |
Обвод. % |
ρ-г/см³ t³С+20 |
Qн/тн |
|
9 |
фонтан |
1847,38 |
Ю-I |
1853–1866 |
6 |
7 |
20 |
5,0 |
Устья |
64,5 |
19 |
0,8170 |
42,6 |
|
фонтан |
М-II |
1755–1765 |
6 |
7,2 |
10,3 |
устья |
52,31 |
0,01 |
0,789 |
40,94 |
Таблица 2
Добыча скважины после внедрения технологии ОРЭ
|
Скв. |
Способ экспл. |
Глубина спуска НКТ и ГНО. |
Гор. |
Интервал перфорации |
штуцер |
Ртр, кг/см2 |
Рзтр, кг/см2 |
Р маниф. линии, кг/см2 |
Ндин/ стат |
Qж, м3/сут |
Обвод. % |
ρ-г/см³ t³С+20 |
Qн/тн |
|
9 |
ВНН5–100–1900 (ЭЦН) |
1622,36 |
Ю-I |
1853–1866 |
- |
4,6 |
0 |
4,6 |
124,4 |
25 |
0,8166 |
76,81 |
|
|
НН2Б-57–30–12 (ШГН) |
1746,59 |
М-II |
1755–1765 |
- |
4,6 |
0 |
4,6 |
162 |
22,7 |
25 |
0,8166 |
14,88 |
Сравнительный анализ добычи с использованием технологии ОРЭ в двух объектах разработки
Таблица 3
|
Скважина |
Способ эксплуатации |
Горизонт |
Qж, м3/сут |
Qн/тн |
Разница добычи в Qн/тн |
|
Харкелды Северный № 9 |
Фонтан |
Ю-I |
64,5 |
42,6 |
- |
|
ОРЭ |
Ю-I |
147,1 |
91,69 |
49,09 |
Таблица 4
|
Скважина |
Способ эксплуатации |
Горизонт |
Qж, м3/сут |
Qн/тн |
Разница добычи в Qн/тн |
|
Харкелды Северный № 9 |
Фонтан |
М-II |
52,31 |
40,94 |
- |
|
ОРЭ |
М-II |
147,1 |
91,69 |
50,75 |

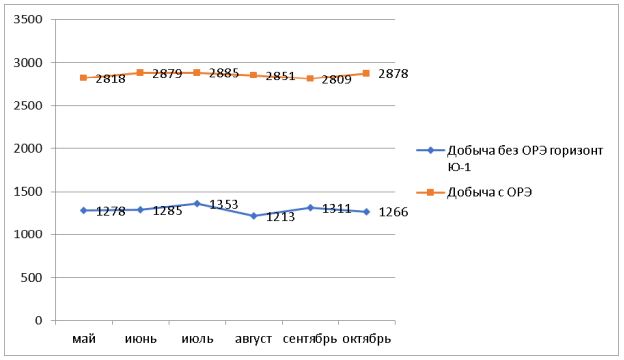

Исходя из вышеуказанных анализов, следует отметить, что добыча с использованием данной технологии увеличилась вдвое. Была проведена оценка по добыче по объектам. Ниже представлена тренд по добыче.
С учетом вышеуказанных показателей следует отметить, что прирост добычи составляет дополнительные 9414т/н за 6 месяцев.
Литература:
- Пересчет запасов нефти, растворенного газ и попутных компонентов месторождения Хаиркелды Северный Кызылординской области РК по состоянию изученности на 01.01.2020г
- Отчет об испытании № 64 исследование глубинных проб пластовой нефти, отобранных из скважины 9 (горизонт М-II, интервал перфорации 1755–1765м) месторождения Северный Хаиркелды
- Отчет об испытании № 40 исследование глубинных проб пластовой нефти, отобранных из скважины 9 (горизонт Ю-I, интервал перфорации 1853–1866м) месторождения Северный Хаиркелды
- Отчет об испытании № 156 физико-химических свойств устьевой пробы нефти структура Северный Хаиркелды, скважина № 9
- Графические прил.(PDF)-1 Северный Хаиркелды ТехСхема
