Решение гидродинамических задач в резервуаре с помощью аппаратных средств

Технические науки
04.10.2022
388
Поделиться
Библиографическое описание
Сидоров, Г. М. Решение гидродинамических задач в резервуаре с помощью аппаратных средств / Г. М. Сидоров, А. Х. Габбасова, Л. К. Нугаева. — Текст : непосредственный // Молодой ученый. — 2022. — № 40 (435). — С. 5-7. — URL: https://moluch.ru/archive/435/95248/.


Данная статья посвящена решению гидродинамических задач в резервуаре в программе ANSYS. Результат анализа является основанием для сравнения эффективности применения устройств СГС и «Диоген-500». Образование донных отложений приводит к существенному уменьшению полезной емкости резервуаров, а также образованию коррозионно-опасных зон под осадком.

Цель: выявить оптимальное устройство по размыву донных отложений в резервуаре на основании полученных результатов при решении гидродинамических задач в программе ANSYS.

Задачи: моделирование резервуара в программе КОМПАС-3D, построение математической модели в программе ANSYS для «Диоген-500» и струйно-гидравлического смесителя (СГС).

Ключевые слова: донные отложения, «Диоген-500», струйно-гидравлический смеситель (СГС), резервуар, программа ANSYS, программа КОМПАС-3D.

Резервуары относят к конструкциям, работающим в сложно-деформированном состоянии, вызываемом действием гидростатической нагрузки, температурных напряжений, ветровой и снеговой нагрузок, неравномерных осадок основания по периметру и площади [1].

При длительном хранении нефти и нефтепродуктов в резервуаре происходит расслоение продукта и снижение качества, на днищах образуются донные отложения, которые в свою очередь сокращают полезную ёмкость резервуара, а также затрудняют эксплуатацию. Для решения проблемы расслоения продукта и предотвращения образования донных отложений применяют различные устройства [2–5].

В статье [6] вопрос применения наиболее эффективного оборудования для размыва донных отложений рассмотрено в разрезе нормативно технической документации, отечественной и зарубежной литературы по данному вопросу. В данной же статье рассмотрим эти два устройства СГС и «Диоген-500», но уже с точки зрения математического моделирования в программе ANSYS [7].

Для решения гидродинамических задач в программе ANSYS изначально необходимо построить геометрическую модель в данном случае, модель резервуара. На рисунке 1 изображена модель резервуара в программе КОМПАС-3D.

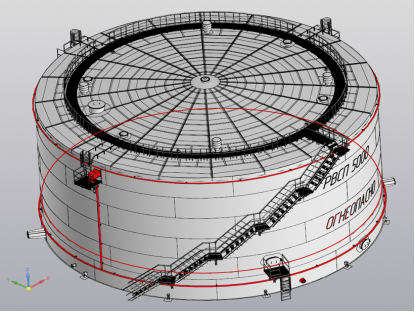

Модель резервуара

Рис. 1. Модель резервуара

Созданную модель в файле в программе КОМПАС-3D экспортируем в программу ANSYS.

Произведено математическое моделирование рисунки 2, 3 и расчёт скорости потоков жидкости в СГС и «Диоген-500». Зоны с наибольшей скоростью движения жидкости обозначены красными векторами, а с наименьшей – синими. Благодаря современным аппаратным средствам представляется возможным провести расчёт оптимальных точек установки оборудования смешения для минимизации количества застойных зон.

Движение потока с помощью СГС

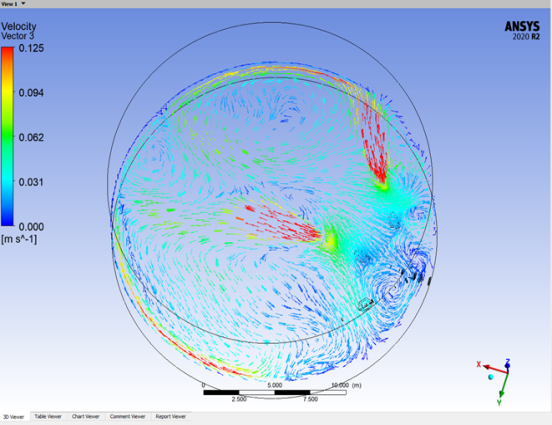

Рис. 2. Движение потока с помощью СГС

Движение потока с помощью «Диоген-500»

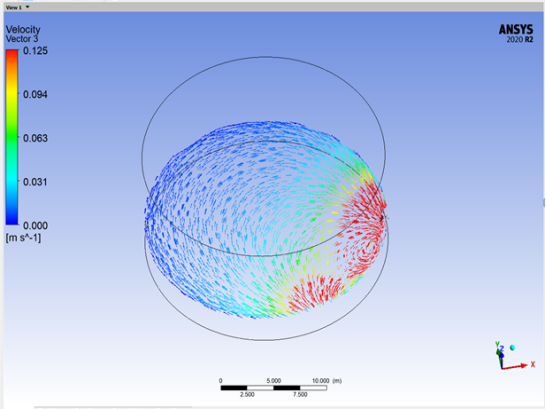

Рис. 3. Движение потока с помощью «Диоген-500»

Выводы: на основании проведенных расчётов и моделирования наглядно показано преимущества СГС над «Диоген-500», а именно:

  1. При использовании СГС количество застойных зон минимально;
  2. При применении СГС потоки реактивных струй распределится более равномерно;
  3. При использовании «Диоген-500» падение скорости реактивной строи происходит быстрее;
  4. При использовании «Диоген-500» зона воздействия реактивной струи меньше, чем при использовании СГС равно установленной мощности.
