Ежова, Д. А. Калибровка датчика TSL2561 / Д. А. Ежова, Д. В. Зоров. — Текст : непосредственный // Молодой ученый. — 2022. — № 24 (419). — С. 108-111. — URL: https://moluch.ru/archive/419/93154/ (дата обращения: 18.11.2024).
Показана линейность датчика и возможность создания на его основе устройства ввода информации об освещенности с приведенной погрешностью около 10 %.
Ключевые слова:
освещенность, датчики, управление освещением.
Экономия электроэнергии в системах освещения остается актуальной [1]. Для автоматизации управления освещением сейчас удобны цифровые датчики освещенности, в которых фоточувствительный полупроводниковый сенсорный элемент интегрирован вместе с аналого-цифровым преобразователем в общем малогабаритном корпусе. Для построения системы управления освещением необходима информация о метрологических параметрах датчиков, однако в открытом доступе таких данных не много [2]. Цель настоящей работы состояла в испытании датчика TSL2561 [3]. Был использован готовый модуль с датчиком (рис. 1), подключаемый к ПК с помощью платы Arduino.
Рис. 1. Цифровой датчик освещенности TSL2561

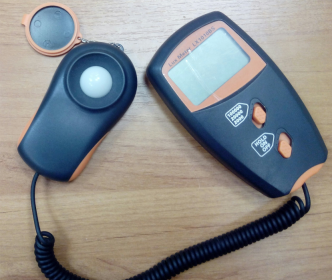

Показания датчика сравнивались с показаниями люксметров LX1010BS и Testo 540 (рис. 2).
Рис. 2. Люксметры LX1010BS (слева) и Testo 540
Полученные данные (рис. 3–6) позволяют сделать следующие выводы.
1. Датчик TSL2561 обладает линейностью, достаточной для управления освещением.

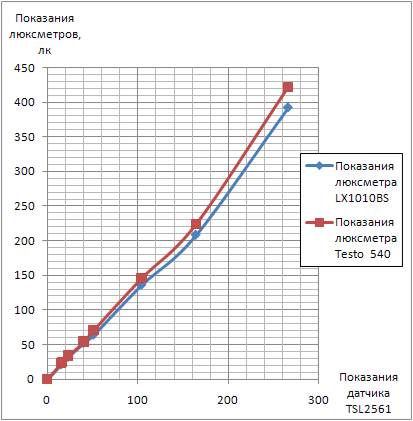

Рис. 3. Показания для лампы накаливания 95 Вт

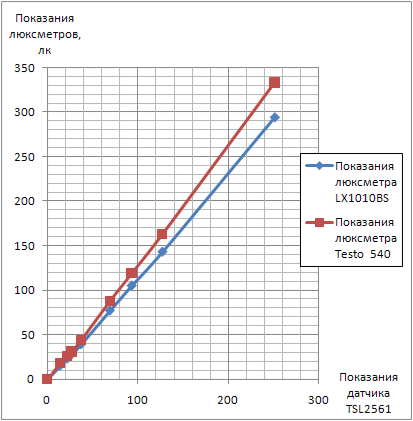

Рис. 4. Показания для светодиодной лампы тёплого белого цвета 11 Вт

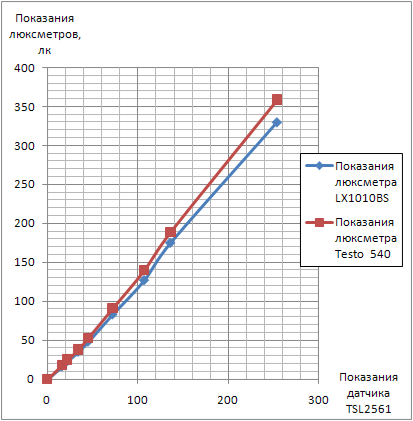

Рис. 5. Показания для светодиодной лампы нейтрального белого цвета 11 Вт

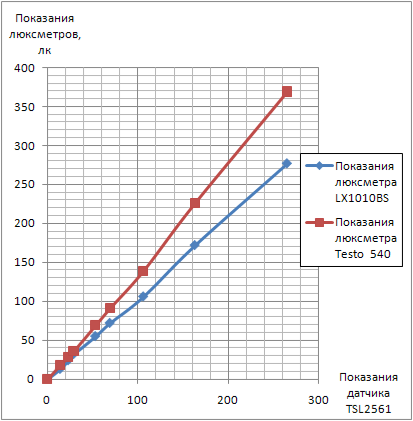

Рис. 6. Показания для компактной люминесцентной лампы (CLL) 12 Вт
2. Можно вычислить поправки в виде калибровочных коэффициентов, которые снизят приведенные погрешности датчика до значений около 10 %.
Отметим, что люксметры разных изготовителей дают заметную разницу в показаниях, особенно для светодиодной лампы теплого цвета. Вероятно, это вызвано разной спектральной чувствительностью.
