Перфорация в компоновке перфосистемы и струйного насоса

В данной статье рассмотрены: технология вторичного вскрытия с использованием компоновки перфосистемы и струйного насоса, методика проведения работ по перфорации и освоению с данной компоновкой.

Ключевые слова: освоение разведочных скважин, вторичное вскрытие продуктивных пластов, кумулятивная перфорация, струйный насос.

Основная задача вторичного вскрытия — создание совершенной гидродинамической связи между скважиной и продуктивным пластом. В процессе вторичного вскрытия продуктивных пластов в результате влияния технологических процессов на прискважинную зону пласта, состояние скважины возможно: снижение коллекторских свойств продуктивного пласта в создаваемых перфорационных каналах за счет воздействия компонентов перфорационной жидкости на коллектор; нарушения герметичности крепи скважины в обсадных трубах и заколонном пространстве скважины.

В процессе исследования разведочных скважин, преимущественным методом для вторичного вскрытия используется метод кумулятивной перфорации. Технология создания гидродинамических каналов в системе «скважина–пласт» взрывной струей, при которой, образующая в процессе взрыва установленного в перфораторе заряда, кумулятивная струя прорезает обсадную колонну, зацементированное пространство и создает перфорационный канал в продуктивном пласте. [1. С. 61]

Основной объем методов вскрытия приходится на перфорацию в условиях репрессии на пласт. После проведения перфорации на репрессии, в пласт попадают продукты детонации, цементная крошка и фильтрат раствора, что приводит к снижению фильтрационно-емкостных свойств пласта.

Использование струйного насоса СТН-110 в компоновке позволяет приступить к интенсификации притока, очистке и исследованию скважины в кратчайшие сроки, без проведения дополнительных спуско-подъемных операций и глушения пласта. Также использование струйного насоса эффективно для горизонтов с АНПД, для интервалов, где не ожидается фонтанирующий приток.

Конструкция устройства позволяет проводить в скважинах следующие технологические операции:

1) восстановление фильтрационных свойств пород коллектора методом создания многократных депрессий и репрессий на пласт. При этом исключается возможность выбросов нефти и смятия обсадной колонны;

2) гидродинамические исследования скважин с целью оценки первоначального и заключительного состояния призабойной зоны пласта путём записи и расшифровки кривой восстановления давления КВД. Запись и сравнение гидродинамических параметров может проводиться при различных депрессиях на пласт;

3) закачку кислоты или других химических реагентов под давлением в пласт и отбор продуктов реакции кислоты из пласта в требуемое по технологии время;

Проведение операции по вторичному вскрытию в компоновке со струйным насосом проводится в следующем порядке:

1. Производится сборка и спуск компоновки для перфорации в следующей последовательности (снизу-вверх):перфосистема с зарядами, НКТ (20м), мандрель с автономными термоманометрами, НКТ (10м), пакер, НКТ (10м), струйный насос. На рисунке 4.6. изображена схема компоновки.
2. Производится привязка, посадка пакера, монтаж фонтанной арматуры с последующей опрессовкой.
3. Произвести инициирование зарядов сбросом штанги в трубное пространство.

После проведения вторичного вскрытия начинаются работы по освоению скважины:

1. Производится замер устьевых давлений в течении 30–60 минут. В случае отсутствия перелива произвести обратную промывку скважины и приступить к работе СН.
2. После в НКТ спускается депрессионная вставка добычи нефти. Нагнетанием рабочей жидкости в затрубное пространство НКТ производится дренирование скважины с помощью струйного насоса в объеме 20–25 кратковременных циклов.
3. Извлекается вставка для оценки создаваемой депрессии. Определяются оптимальные режимы для работы струйного насоса [3. С. 172].
4. Производится спуск вставки. Нагнетанием рабочей жидкости (тех. воды) в трубное пространство НКТ происходит освоение скважины с помощью струйного насоса — 4 режима при рабочих оптимальных давлениях.
5. В случае выхода скважины на перелив, извлекается вставка и начинается освоение на факельный амбар.

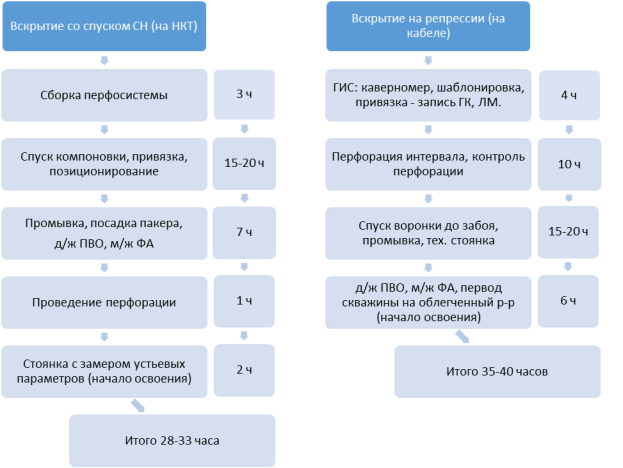

На рисунке 1 представлено сравнение затрат времени на вскрытие горизонта со спуском компоновки перфосистемы и СН на НКТ и проведения перфорации на кабеле. Для сравнения принят интервал вскрытия 20 метров и глубина спуска 2000 метров. Из сравнения видно, что время, затраченное на перфорацию и начало проведения освоения скважины, на НКТ в компоновке со струйным насосом занимает меньшее время, чем при перфорации на кабеле.

В результате можно сказать, что с помощью данного метода можно провести вторичное вскрытие с минимальным загрязнением призабойной зоны пласта. Спуск в скважину компоновки перфосистемы и струйного насоса позволит провести вскрытие на облегченном растворе, провести вызов притока и интенсификацию без дополнительных спуско-подъемных операций. Вызов притока дренированием пласта струйным насосом эффективно очищается призабойную зону и позволяет эффективно вызвать приток из скважины.

Рис. 1. Сравнение времени на проведение перфораций на репрессии (кабель) и перфорации с компоновкой СН (НКТ)
