В статье анализируются временные (снеговые) нагрузки на промышленное одноэтажное здание со световыми фонарями, с железобетонным несущим каркасом рамного типа в связи с изменившимися нормативными документами.

Ключевые слова : снеговые нагрузки, промышленное здание, нормативные документы.

The article analyzes the temporary (snow) loads on an industrial one-story building with light lanterns, with a reinforced concrete supporting frame of a frame type in connection with the changed regulatory documents.

Keywords: snow loads, industrial building, regulatory documents.

В статье анализируются нагрузки на реконструируемое промышленное одноэтажное здание со световыми фонарями, с железобетонным несущим каркасом рамного типа состоящее из двускатных тавровых балок длиною 12 метров, опирающихся на колонны, взятое нами для исследований.

Нагрузки на здание в зависимости от продолжительности действия принято делить на постоянные и временные (кратковременные). К постоянным нагрузкам следует относить вес частей здания, включая несущие и ограждающие элементы покрытия в текущем состоянии. К кратковременным нагрузкам следует отнести климатические нагрузки (снеговые). Расчет нагрузок следует выполнять согласно Федерального закона [1] по СП 20.13330.2016 «Нагрузки и воздействия».

Расчет временных нагрузок, в данном случае — снеговых, проводится по рекомендуемым методикам [2], хотя, как следует из [3] «проектировщик ответственных сооружений сам имеет возможность и должен проводить анализ нагрузок и принимать решение по их назначению».

Нами принято решение, выполнить расчет снеговой нагрузки по СП 20.13330.2016 «Нагрузки и воздействия» [2] и по СНиП 2.01.07–85* Нагрузки и воздействия. 2003 [4], и сравнить полученные результаты.

Нормативное значение снеговой нагрузки на горизонтальную проекцию покрытия принято определять по формуле из [2]:

,

где С _t — термический коэффициент, принимаемый в соответствии с 10.10;

С _е — коэффициент, учитывающий снос снега с покрытий зданий под действием ветра или иных факторов, принимается 1;

μ — коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие, принимается 1;

S _g — нормативное значение веса снегового покрова на 1 м горизонтальной поверхности земли, принимаемое в соответствии с 10.2, для III снегового района, равное 1500 Па.

Схемы распределения снеговой нагрузки и значения коэффициента μ для покрытий принимается в соответствии с рисунком (приложением Б [2]).

Параметры покрытия, определенные натурными замерами: ширина фонаря, а=6 м; высота фонаря h ₁ =2.25 м; расстояние от фонаря до края балки b=3 м; размер снегового мешка b _l =h ₁ =2.25 м.

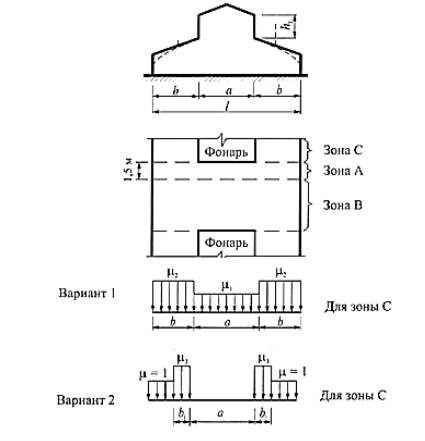

Рис. Схема приложения снеговой нагрузки

На основании проведенных расчетов (в статье опущены) составлена таблица, в которой нами определены коэффициенты превышения снеговой нагрузки в характерных элементах покрытия здания со световыми фонарями.

Из анализа таблицы следует, что все здания, построенные до 2016 года, из-за снеговой нагрузки перегружены на 17–46 %. В связи, с чем необходимо выполнить перерасчет строительных элементов здания по несущей способности и в случае необходимости выполнить усиление этих элементов или их разгрузку, например, выполнить кровлю из современных облегченных материалов.

Литература:

1. Об утверждении перечня национальных стандартов и сводов правил (частей таких стандартов и сводов правил), в результате применения которых на обязательной основе обеспечивается соблюдение требований Федерального закона «Технический регламент о безопасности зданий и сооружений» и о признании утратившими силу некоторых актов Правительства Российской Федерации. Постановление от 4 июля 2020 г. № 985 Москва.
2. СП 20.13330.2016 Нагрузки и воздействия. Москва. Стандартинформ. 2018
3. Анохин Н. Н. и др. Сравнительный анализ расчетного значения снеговой нагрузки в СП 20.13330.2016 «Нагрузки и воздействия» со СНИП 2.01.07–85*, а также с другими нормативными документами и методиками. Вестник МГСУ № 8, 2011
4. СНиП 2.01.07–85* Нагрузки и воздействия. Москва. 2003.
