В статье авторы изучают возможности программного комплекса Revit на примере моделирования железобетонной конструкции производственного здания.

Ключевые слова: Revit, программный комплекс, TIM-проектирование, модель.

ТIМ является российским аналогом BIM-моделирования. Технология информационного моделирования — создание информационной модели будущего объекта со всеми архитектурно-конструкторскими, технологическими, электротехническими, экономическими и другими решениями, имеющими отношение к объекту. Revit — одна из популярных программ в России для TIM-моделирования. В ней можно создать прототип объекта с конечными функциями материалов, тем самым намного уменьшаются сроки проектирования, увеличивается эффективность эксплуатации готового здания, уменьшается количество ошибок и увеличивается наглядность.

В данный момент ведущими программами TIM — проектирования помимо Revit являются Allplan, Tekla и Сапфир.

Allplan и Tekla — это зарубежные программы, которые в настоящий момент не полностью переведены на русский язык. Более того нет возможности бесплатно установить студенческую версию.

Revit имеет большой потенциал развития, поэтому данный программный комплекс с каждым годом становится более востребован на мировом рынке и в России в частности.

Для исследования возможностей Revit рассмотрены конструкции одноэтажного производственного здания в железобетонном исполнении. Схема здания представлена на рисунке 1.

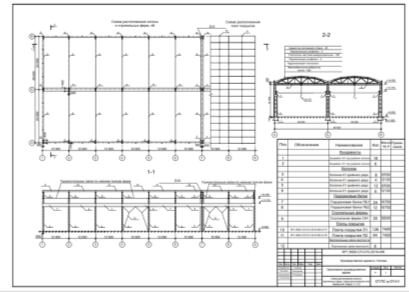

Схема расположения несущих конструкций ОПЗ

Рис. 1. Схема расположения несущих конструкций ОПЗ

Здание имеет следующие габариты: 120 м х 48 м, шаг колонн 12 м, привязка колонн 250 мм. По наружным граням установлены фахверковые колонны шагом 6 м для крепления навесных стен фасадов. Само здание состоит из следующих конструктивных элементов: отдельно стоящего фундамента под каждую колонну, двухветвевых колонн, которые имеют отверстия в подкрановой части, подкрановая балка двутавровой формы сечения, раскосной фермы в 24 м, ребристой плиты покрытия 12 м.

Жесткость здания обеспечивается работой поперечных рам в поперечном направлении. В продольном направлении жёсткость обеспечивается работой жесткого диска покрытия, жестким соединением отдельно стоящих колонн в фундаменте и вертикальными связями жесткости, которые устанавливают между колоннами в каждом температурно-деформационном шве. Связи — портального вида.

Температурные швы делят здание на два блока по надземной части. Установлены они на расстоянии 72 м как для отапливаемого здания.

Колонны имеют уширения для опирания подкрановых балок. Грузоподъемность кранов 20/5.

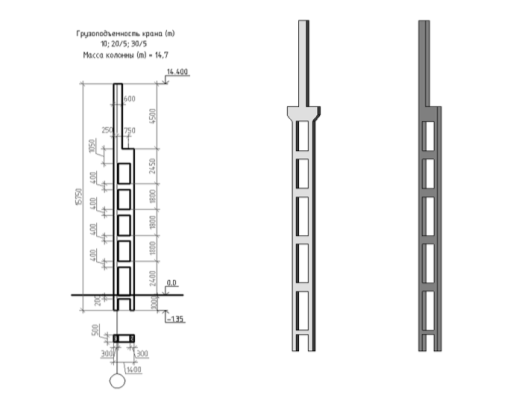

На рисунках 2–6 представлены элементы конструкции производственного здания.Каждый элемент был создан по отдельности, так как данных элементов в библиотеках Revit не предусмотрено. Двухветвевая колонна

Рис. 2 Двухветвевая колонна

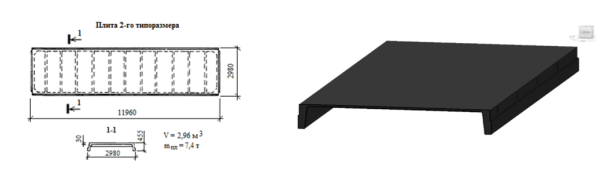

Железобетонная ребристая плита перекрытия

Рис. 3. Железобетонная ребристая плита перекрытия

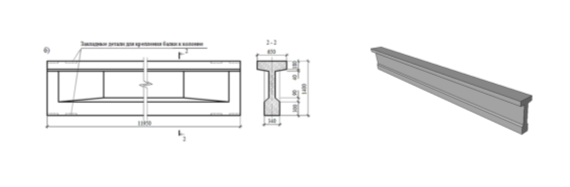

Железобетонная подкрановая балка

Рис. 4. Железобетонная подкрановая балка

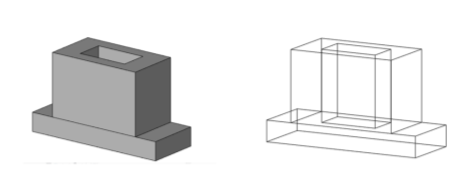

Железобетонный отдельно стоящий фундамент

Рис. 5. Железобетонный отдельно стоящий фундамент

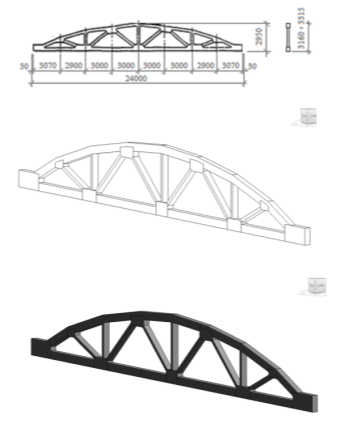

Железобетонная сегментная ферма

Рис. 6. Железобетонная сегментная ферма

Результат сборки конструкции представлен на рисунке 7.

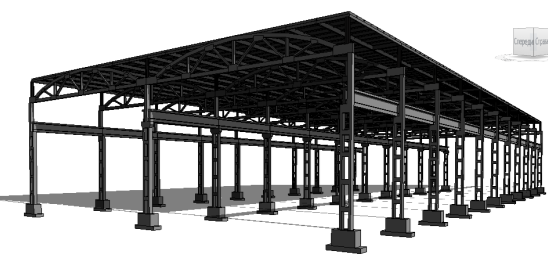

Каркас производственного здания

Рис. 7. Каркас производственного здания

В настоящее время работа над моделированием здания в Revit продолжается.

Revit заслуженно имеет большую популярность как программа для TIM-моделирования, благодаря возможностям расчета простых конструкций, полной связи со всеми продуктами Autodesk и высочайшей эффективностью работы.
