Супрун, Т. В. Разработка модели определения уровней шума при работе центральных систем кондиционирования воздуха / Т. В. Супрун. — Текст : непосредственный // Молодой ученый. — 2021. — № 23 (365). — С. 68-70. — URL: https://moluch.ru/archive/365/81859/ (дата обращения: 04.12.2021).



В данной работе рассмотрена модель определения уровней шума при работе центрального кондиционера, определяются его шумовые характеристики, уровни снижения звуковой мощности в шумоглушителе, проводится анализ и расчет уровней снижения звуковой мощности по пути его распространения.

Ключевые слова: кондиционирование воздуха, шумовые характеристики, расчет уровней снижения звуковой мощности, шумоглушитель, звуковое давление.

Расчет уровней шума является достаточно трудоемкой задачей и должен учитывать множество факторов. Для облегчения выполнения расчетов уровней шума предложена модель.

В основу модели определения уровней шума при работе центральных систем кондиционирования воздуха заложена методика расчета приведенная 1. На первоначальном этапе работы вычерчивается аксонометрическая схема системы кондиционирования воздуха. Сама модель состоит из следующих блоков, которые включают в себя исходные данные и сам расчет:

Блок 1. Определяются шумовые характеристики кондиционера со стороны всасывания и со стороны нагнетания по нормируемым среднегеометрическим частотам.

Блок 2. Определяются уровни снижения звуковой мощности в шумоглушителе (при наличии такового).

Блок 3. Проводится анализ, и определяются шумовые характеристики путевой арматуры системы и элементов воздуховодов по позициям согласно аксонометрической схеме. Расчет проводится по согласно методике изложенной в п.6.4 1, при этом каждому узлу присваивается свой номер позиции.

Блок 4. Проводится анализ, и расчет уровней снижения звуковой мощности по пути распространения шума по позициям согласно аксонометрической схеме. Расчет проводится по согласно методике изложенной в п.7 1, при этом каждому узлу присваивается свой номер позиции.

Блок 5. Выполняется расчет уровней звукового давления для каждой расчетной точке отдельно, согласно аксонометрической схемы, с учетом затухания шума в помещении. При заполнении данного блока вводится только номер позиции и эквивалентный размер.

Блок 6. Проводится анализ, заносятся значения допустимых уровней шума, и определяется их соблюдение.

Согласно принятой схеме заносятся исходные данные в Блоки 1, 2, 3, 4, пример приведет в Таблице 1.

Таблица 1

Исходные данные для расчета уровней шума при работе системы кондиционирования воздуха

позиции

Рассматриваемая величина

Среднегеометрическая частота, Гц

31.5

63

125

250

500

1000

2000

4000

800 0

Блок 1. Октавные уровни звуковой мощности, дБ, при среднегеометрической частоте, Гц

1

КЦКП-3,15-С1-У3 (всасывание)

77

74

70

63

62

53

54

49

47

2

КЦКП-3,15-С1-У3 (нагнетание)

70

67

67

68

64

59

61

60

56

Блок 2. Снижение уровней звуковой мощности в рассматриваемой величине, дБ, при среднегеометрической частоте, Гц

3

Шумоглушитель ГТП 50–25–90

0

3

10

15

25

25

20

15

12

Блок 3. Октавные уровни звуковой мощности, дБ, при среднегеометрической частоте, Гц

Элементы в системе отсутствуют

Блок 4. Снижение уровней звуковой мощности в рассматриваемой величине, дБ, при среднегеометрической частоте, Гц

4

Воздуховод 322х322 мм

0,6

0,6

0,45

0,3

0,2

0,2

0,2

0,2

0

5

Воздуховод 500х250 мм

0,6

0,6

0,45

0,3

0,2

0,2

0,2

0,2

0

6

Плавный поворот 333 мм

0

0

1

5

7

5

3

3

0

7

Решетка РВ1–200х500

16

10

6

2

0

0

0

0

0

8

Решетка АРН 600х650

10

5

1

0

0

0

0

0

0

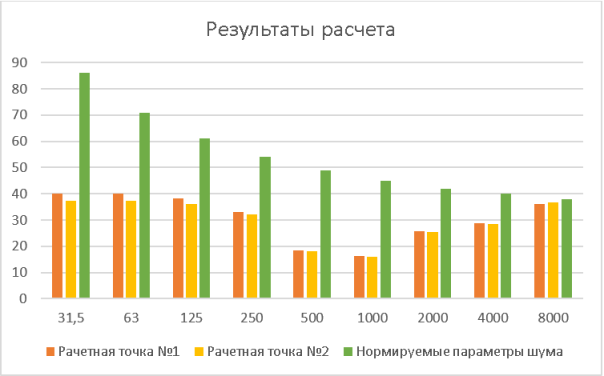

После определения всех исходных данных, необходимых для расчетов, заполняет Блок 5. При этом вводится только номер позиции и эквивалентная величина (длина воздуховода, количество единиц арматуры и тд.) по данной позиции, все остальное программа рассчитывает сама. Результаты расчета приведены на Гистограмме (рисунок 1) [1].

Результаты расчета уровней звукового давления для каждой расчетной точки

Рис. 1. Результаты расчета уровней звукового давления для каждой расчетной точки

По результатам определения уровней звукового давления в расчетных точках видно, что превышения уровней шума в помещениях офисного здания не выявлено.

В том случае, если бы в помещениях офисного здания было бы выявлено превышение уровней шума хотя бы в одной среднегеометрической частоте с нормируемыми уровнями шума, разработанная модель позволяет внести другой шумоглушитель в позицию 3 таблицы 1 и оценить уровни звукового давления.

Данная модель позволяет оптимизировать расчет уровней звуковой мощности, а также определить исходные данные для расчета шума на прилегающей территории.

Литература:

  1. СП 271. 1325800. 2016 «Системы шумоглушения воздушного отопления, вентиляции и кондиционирования воздуха»
  2. «Из опыта борьбы с шумом оборудования инженерных систем». Гусев В. П. АВОК: Вентиляция, отопление, кондиционирование воздуха, теплоснабжение и строительная теплофизика. 2012. № 3. С. 64–75.
  3. «Метод оценки распространения шума по воздушным каналам систем отопления, вентиляции и кондиционирования». Гусев В. П., Жоголева О. А., Леденев В. И., Соломатин Е. О. Жилищное строительство. 2012. № 6. С. 52–54.
