Проектирование траектории скважин для эффективного бурения роторными управляемыми системами

Одним из основных путей повышения эффективности строительства скважин является совершенствование и развитие приемов проектирования профиля и траектории наклонно направленных и горизонтальных скважин (ННС и ГС).

На настоящее время рядом научно-исследовательских работ теоретически и экспериментально обоснована и подтверждена эффективность использования роторно-управляемых систем (РУС) при строительстве сложных ННС и ГС с непрерывной кривизной траектории без зон взаимодействия на базе плоских трансцендентных кривых.

На настоящее время существует большое количество разнообразного программного обеспечения (ПО), с помощью которого проектными организациями производится выбор наиболее эффективных профилей и траектории скважины с учетом ряда параметров и закономерностей, присущих тем или иным месторождениям Западной Сибири с целью минимизации действующих нагрузок и сил трения на скважину и компоновку бурильных труб и как следствие предотвращение воздействия различных неблагоприятных явлений.

На современном этапе в виде модернизированного решения, ориентированного на минимизацию сбоев и увеличение уровня разработки скважин с существенным отклонением от вертикали наличествует тренд роста спроса на применение РУС, которые позволяют вести непосредственный контроль буровыми процессами и возможность ориентируемого бурения в режиме реального времени [5]. На настоящее время около 25 % строительства ННС и ГС производится с применением РУС.

Однако, несмотря на высокую эффективность РУС, существует рад сложностей связанных с наличием сложного геологического строения месторождений с многочисленными включениями разнообразных по составу пропластков, с различными физическим и механическими характеристикам в разбуриваемых горизонтах которые могут в процессе набора или снижения зенитного и азимутального углов с интенсивностью 0,5–2,5°на протяженных ННС и ГС могут привести к потери устойчивости буровой колонны (БК) возникновению явления неконтролируемых торсионных колебаний и как следствие к повреждению управляемых элементов РУС [8].

Одним из основных требований при выполнении буровых работ является попадание компоновки низа КНБК в заданный проектной документацией круг допуска созданием определенной модели траектории скважины с обеспечением доведения осевой нагрузки на породоразрушающий буровой инструмент, с одновременным контролем и регулировкой сил трения и действующих нагрузок препятствующих протягиванию колонны буровых труб (КБТ) по скважине, контролировать действия растягивающих, сжимающих сил и скручивающими напряжениями, которые влияют на ограничение буровых и эксплуатационных возможностей работы БК [10, 12].

Данное ограничение зависит от технологических параметров и технических характеристик принятого оборудования в составе БК, их прочностными свойствами, которые являются обоснованием для принимаемых параметров траектории и профиля скважины [1].

Анализ различных исследований создает все необходимые предпосылки для разработки комплексного алгоритма оценки с учетом ряда технических и технологических факторов, разработанных конкретно для каждого месторождения по их горно-геологической структуре, для создания наиболее эффективных и оптимальных траекторий и энергосберегающих профилей ННС и ГС, с учетом их внедрения с использованием роторно-управляемых систем [3, 11].

В результате проведения математического анализа и экспериментов были определенны основные параметры эффективности эксплуатации бурильного оборудования (рис. 1).

В процессе проведения исследования было выявлено, что кривая момента у профиля, сформированного вдоль трактрисы в скважине от 3200 метров до 2200 метров, самый маленький на данном отрезке, если сопоставлять с иными профилями (рис. 2).

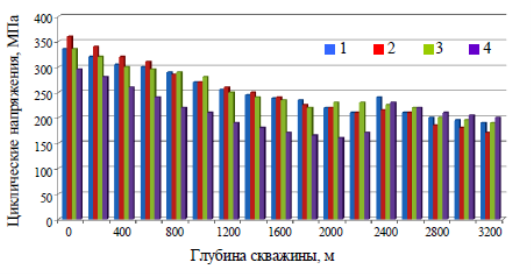

Рис. 1. Соотношение зависимости момента от дна скважины

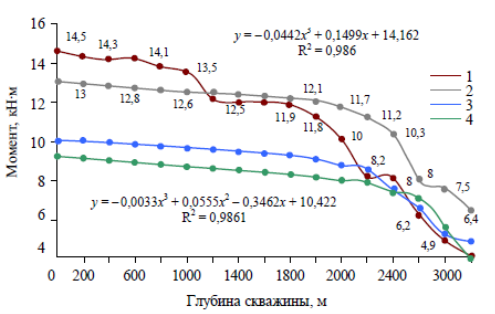

Рис. 2. Соотношение давлений цикла и протяженности и вида профиля

Как показали результаты исследования, фактор формирования траектории ННС и горизонтального ствола на базе соотношений и взаимодействия трактрис обладает минимальной флуктуацией от идеальной модели, и, следовательно, представляется максимально удовлетворительной технологией скважинного проектирования с использованием роторно-управляемых систем.
