Воробьева, И. С. Разработка аппаратно-программного комплекса двухкамерного МР-совместимого электрокардиостимулятора / И. С. Воробьева, А. И. Шук. — Текст : непосредственный // Молодой ученый. — 2020. — № 19 (309). — С. 11-17. — URL: https://moluch.ru/archive/309/69696/ (дата обращения: 29.05.2020).



В данной статье рассматривается процесс разработки АПК (аппаратно-программного комплекса) двухкамерного МР-совместимого (совместимого с процедурой магнитно-резонансной томографии) ЭКС (электрокардиостимулятора) в программной среде AllFusion Process Modeler.

В данной статье рассматриваются следующие задачи:

– Описание принципа работы АПК двухкамерного МР-совместимого ЭКС

– Разработка и описание этапов работы АПК

– Разработка структурной схемы разрабатываемого АПК

– Создание и описание модели в программной среде AllFusion Process Modeler.

– Описание процессов функциональной диаграммы

– Описание стрелок функциональной диаграммы

– Разработка диаграмм декомпозиции

Описание управления АПК электрокардиостимулятора

Внутреннее устройство кардиостимулятора, регистрирующее ЭКГ-сигнал, записывает его в блок памяти кардиостимулятора. Затем полученный ЭКГ-сигнал переходит в блок обработки данных, формирующий отчет об состоянии ЭКГ. Отчет поступает в блок хранения данных, откуда его можно загрузить на ПК с помощью программатора, и блок подстройки работы ЭКС под физическую нагрузку (блок частотной адаптации ЭКС). Параллельно акселерометр регистрирует физическую активность пациента и также загружает данные в блок подсторойки работы ЭКС под физическую нагрузку. Далее принимается решение о кардиостимуляции электрическим импульсом [1].

Система также имеет блок подстройки ЭКС под МРТ. Существует возможность включения и отключения (возврата к предыдущей конфигурации программных параметров) режима МР-совместимости при помощи программатора. Измененные настройки вводят ЭКС в режим асинхронной стимуляции. Это позволяет обеспечить безопасную работу устройства в магнитно-резонансной среде даже в случае перегрузки микропроцессора. Также снижается риск индуцированной нежелательной сердечной стимуляции. После процедуры МРТ настройки ЭКС также через программатор возвращают в стандартный режим работы.

Разработка функциональной диаграммы (IDEF0)

Вначале построения модели в программной среде AllFusion Process Modeler была создана контекстная диаграмма (Диаграмма 1), представляющая всю систему в виде одного блока «Управление биотехнической системой имплантируемого электрокардиостимулятора» и дуг, изображающих все основные внешние связи моделируемой системы. Диаграмма декомпозиции, полученная в результате разбиения контекстной диаграммы на отдельные активности, выявляет полный набор подфункций, каждая из которых представлена как блок, границы которого определены интерфейсными дугами. Рассмотрим подробнее каждую из полученных диаграмм [2].

– Диаграмма 1 — функциональная диаграмма (рисунок 2);

– Диаграмма 2 — декомпозиция функциональной диаграммы 1 (рисунок 3);

– Диаграмма 3 — декомпозиция блока «Постройка работы ЭКС под МРТ» (рисунок 4);

– Диаграмма 4 — декомпозиция блока «Подстройка работы ЭКС под физическую нагрузку» (рисунок 5).

В таблице 1 показано описание функциональной диаграммы (диаграмма 2).

Таблица 1

Описание функциональной диаграммы (диаграмма 2)

Процессы

Описание

1. Блок обработки ЭКГ-сигнала

Производится обработка ЭКГ-сигнала, считанного с биообъекта:

— Вычисление QRS-комплекса;

— Вычисление амплитуды

R-зубца;

— Вычисление величины временных промежутков между QRS-комплексами.

2. Подстройка работы

ЭКС под физическую нагрузку

Происходит сравнение обработанного ЭКГ-сигнала и данных о физической активности пациента, полученных с акселерометра, с нормальными показателями сердца в условиях покоя либо активности. Формируется ответ о наличии патологии в работе сердца.

3. Генерация и передача

электрического импульса

БО

Опираясь на данные, полученные с предыдущего блока, происходит электростимуляция биообъекта в случае наличия патологии в работе.

4. Подстройка работы

ЭКС под МРТ

Перед проведением МТР настройки ЭКС меняются с помощью программатора. ЭКС вводится в асинхронный режим стимуляции. После МРТ настройки ЭКС также с помощью программатора перепрограммируются в стандартный режим работы.

5. Формирование отчета

о состоянии ЭКГ на ПК

Отчет о состоянии ЭКГ поступает в блок хранения данных, откуда может быть считан на ПК для дальнейшей работы кардиолога с ним.

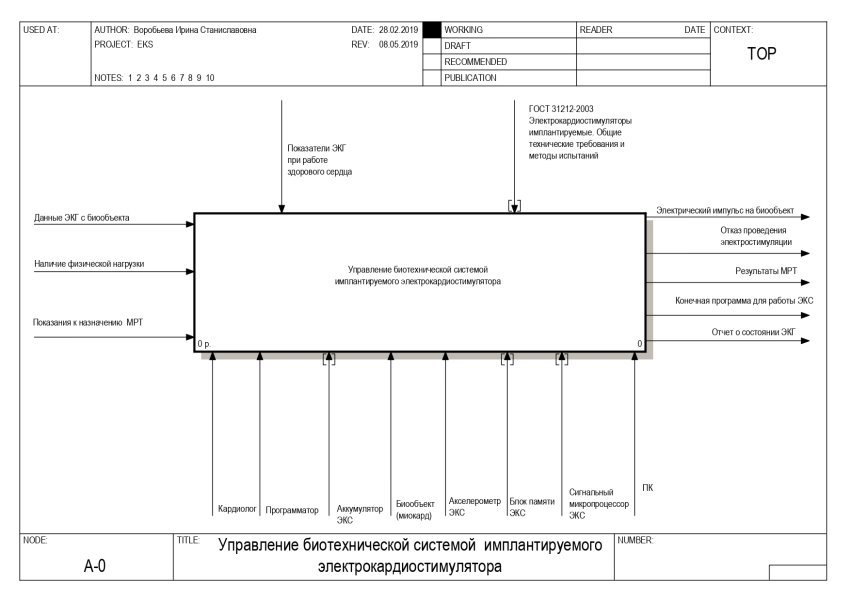

Рис.2. Диаграмма 1 — функциональная диаграмма

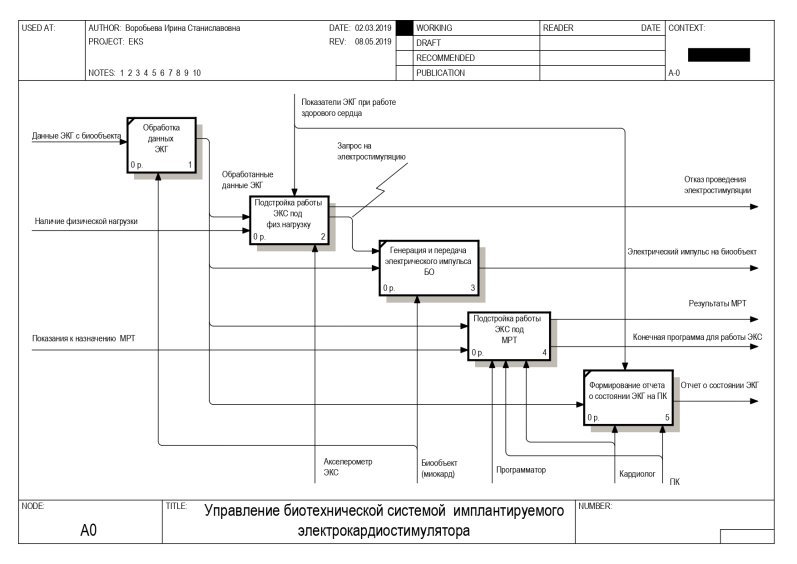

Рис. 3. Диаграмма 2 — декомпозиция функциональной диаграммы 1

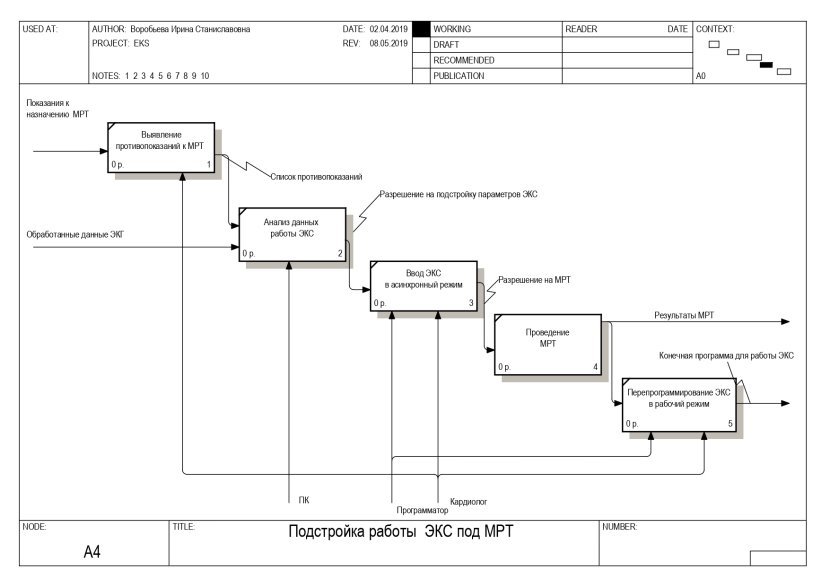

Рис. 4. Диаграмма 3 — декомпозиция блока «Постройка работы ЭКС под МРТ»

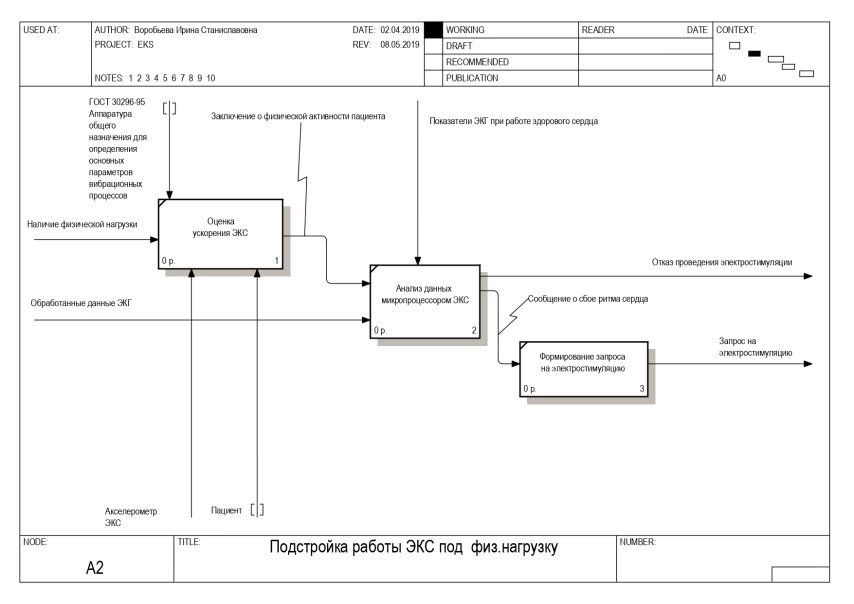

Рис.5. Диаграмма 4 — декомпозиция блока «Подстройка работы ЭКС под физическую нагрузку»


ВЫВОДЫ

Был описан принцип работы аппаратно-программного комплекса двухкамерного МР-совместимого ЭКС, разработана функциональная блок-схема АПК и сформулированы основные ее функции. На основании функциональной блок-схемы АПК и сформулированных функций разработана модель АПК, выполненная в программной среде AllFusion Process Modeler.

По методу IDER0 была разработана одна контекстная диаграмма и три диаграммы декомпозиции. Приведено описание функциональных процессов и стрелок, изображённых на этих диаграммах. Разработанные диаграммы являются основой для дальнейшей разработки АПК двухкамерного МР-совместимого ЭКС, т. е. служат наглядным пособием для написания программы, которая и представляет собой АПК.

Литература:

  1. ГОСТ 31212–2003 Электрокардиостимуляторы имплантируемые. Общие технические требования и методы испытаний
  2. Р 50.1.028–2001 Информационные технологии поддержки жизненного цикла продукции. Методология функционального моделирования
