В статье предлагается разработанный и запатентованный автором предпусковой проточный подогреватель автотракторных ДВС.

Ключевые слова: двигатель, предпусковой подогреватель, патент.

С наступлением морозной погоды у многих автовладельцев возникает проблема запуска холодного двигателя. Речь пойдет об автомобилях, у которых нет явных признаков неисправностей зажигания и системы впрыска топлива. Всем знакома ситуация, когда уже при -150C начинают прикуривать машины от пускового устройства, менять свечи и пр.

Самым простым решением для пуска двигателя в зимний период является использование предпусковых подогревателей. Они позволяют завести двигатель в самый лютый мороз без каких-либо дополнительных ухищрений и к тому же предотвращают интенсивный износ деталей и механизмов ДВС.

По типу устройства предпусковые подогреватели делятся на жидкостные и воздушные. На легковых автомобилях используются жидкостные подогреватели, а удел воздушных устройств — спецтехника, грузовики, автобусы и морские суда. Воздушные отопители обладают большими габаритами, чем жидкостные, производят больше тепла и, соответственно, потребляют больше топлива. Жидкостные предпусковые подогреватели, в свою очередь, подразделяются на несколько видов. Отмечаем — они предназначены для работы с бензиновыми и дизельными моторами, так и с силовыми установками, работающими на газу. Условно эти виды можно обозначить так:

– для компактных авто;

– универсальные;

– для минивэнов и внедорожников.

В данный момент на рынке присутствуют следующие типы подогревателей:

  1. Щупы и пробки.

Данные предпусковые подогреватели выполняются в виде щупов или пробок и устанавливаются в соответствующие отверстия на двигателе. Механизмы данных конструкций подогревают масло в поддоне ДВС и достаточно дёшевы и просты в эксплуатации, однако, при длительном контакте такого подогревателя с маслом, в точке контакта оно может перегреться и потерять свои смазывающие свойства, ведь в поддоне в этот момент циркуляция масла не происходит. К тому же, в дальних, от места установки подогревателя, участках поддона оно может и вовсе не прогреться.


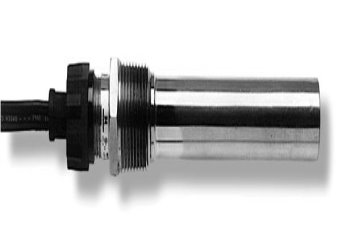

Рис. 1. Подогреватель типа «пробка»

  1. Подогреватели поддона.

Предпусковые подогреватели данной конструкции устанавливаются под поддон двигателя и нагревают масло через него. Они могут быть выполнены в виде ТЭНов и достаточно эффективно справляются со своей задачей, но для их питания необходимо напряжение в 220 В, чего не может дать бортовая система трактора или автомобиля. Это ограничение делает данную систему не применимой вне условий гаражи или ремонтного цеха.


Рис. 2. Подогреватель поддона

  1. Автономные подогреватели.

Данные механизмы для прогрева двигателя используют его охлаждающую жидкость. Они лишены недостатков предыдущих рассмотренных моделей, но, в то же время, достаточно дороги и не всем по карману. К тому же, применение данных подогревателей снижает ресурс охлаждающей жидкости, заставляя менять её чаще.


Рис. 3. Автономный подогреватель

Мы предлагаем следующую конструкцию подогревателя. Он состоит из 2-х патрубков, нагревательных элементов (металлическая спираль), наконечника и масляного насоса. Устройство крепится к поддону двигателя, вкручиваясь патрубком 1 вместо сливной пробки. Второй патрубок 2 с помощью наконечника 6 вставляется в отверстие для щупа.

Фрагмент

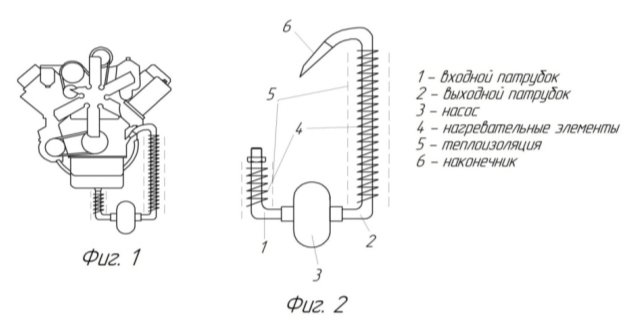

Рис. 4. Схема подогревателя

Предлагаемый подогреватель предназначен для подогревания масла в картере двигателя, является проточным и работает следующим образом: масло самотёком затекает во входной патрубок 1, где предварительно подогревается до температуры около 5 0С, затем срабатывает позистор и электроэнергия подаётся на масляный насос 3, который начинает прокачивать масло по выходному патрубку 2 снова в картер через отверстие для щупа. Во время прокачки, масло прогревается от нагревательных элементов 4.

По сравнению с другими подогревателями у нашего имеется ряд преимуществ:

– низкая стоимость изготовления;

– универсальность;

– возможность работы насоса как от бортовой сети автомобиля, так и от сети 220 В;

– простота установки.

На данное устройство получен патент [1].

070749 - 0002

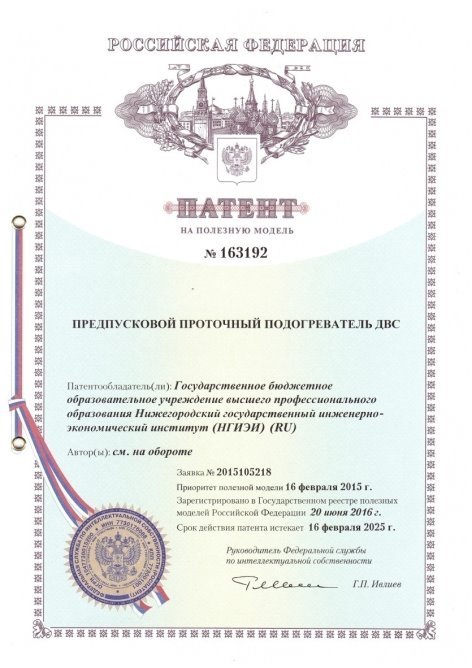

Рис. 5. Патент

Литература:

  1. Патент на полезную модель № 163192 Заявка № 2015105218. Заявлено 16.02.15; Опубл. 10. 07. 2016., бюл 19.
Основные термины (генерируются автоматически): подогреватель, масляный насос, поддон двигателя, подогреватель поддона, охлаждающая жидкость, масло.
